protel99se拼板的方法

我们在protel99se设计电路板的时候，可能会需要将两张版拼在一起使用，那么protel99se怎么拼板呢，其实只需要打开一张再复制粘贴另一张即可。

protel99se怎么拼板：

1、首先在protel99se打开要拼的一张电路板。

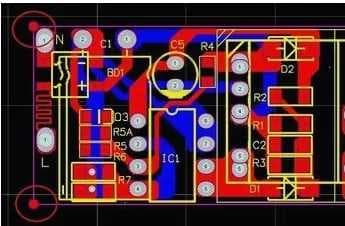

2、接着在它的四个角上都放置一个焊盘，方便定位。

3、然后我们按住键盘“ctrl+c”，并将鼠标十字定位在一个焊盘上。

4、固定完成后，新建一个“pcb文件”并选择“edit”，打开“paste special”

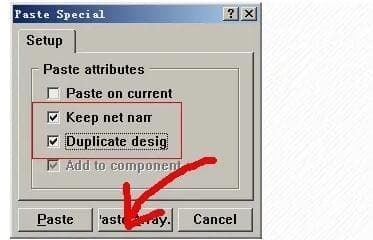

5、然后勾选“keep net narr”和“Duplicate desig”，再点击下面的“Paste Array”

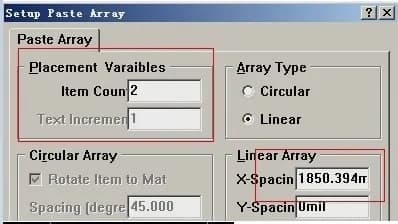

6、再在其中设置黏贴的数量以及xy轴的基准位置。

7、设置完成后，就可以拼板了。

8、拼板完成后，去掉四个角的焊盘即可。

以上就是protel99se拼板的方法的全部内容，望能这篇protel99se拼板的方法可以帮助您解决问题，能够解决大家的实际问题是软件自学网一直努力的方向和目标。
