solidworks草图矩形如何完成圆角

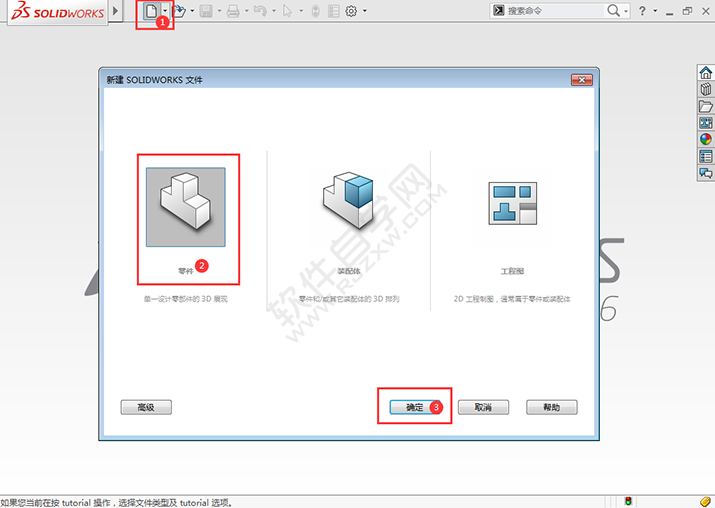

1、打开SOLIDWORKS2016软件，点击新建图标，点击零件选择，点击确定完成。

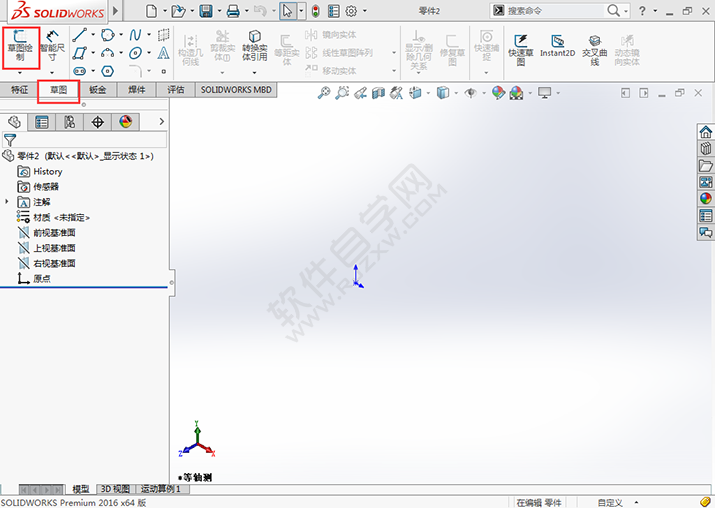

2、点击草图，点击草图绘制工具。效果如下：

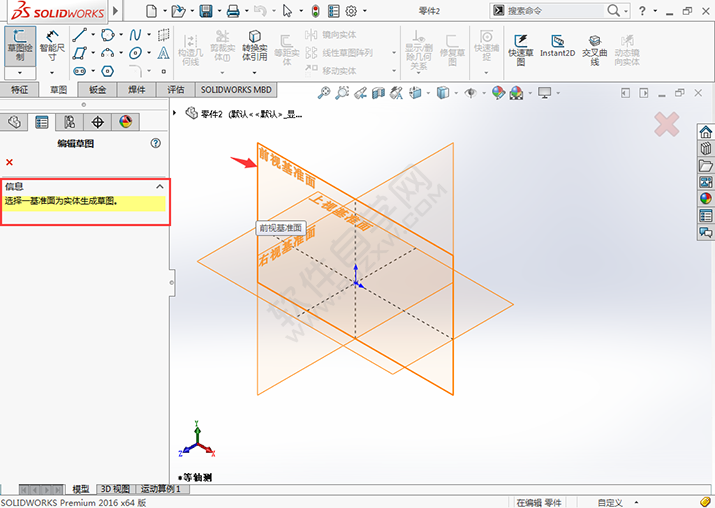

3、选择前视基准面，效果如下：

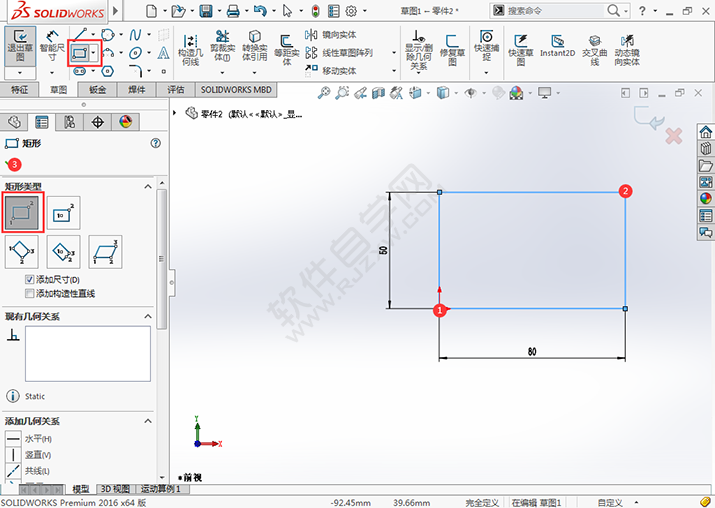

4、点击矩形工具，选择边角矩形，绘制一个50x80mm的矩形出来。效果如下：

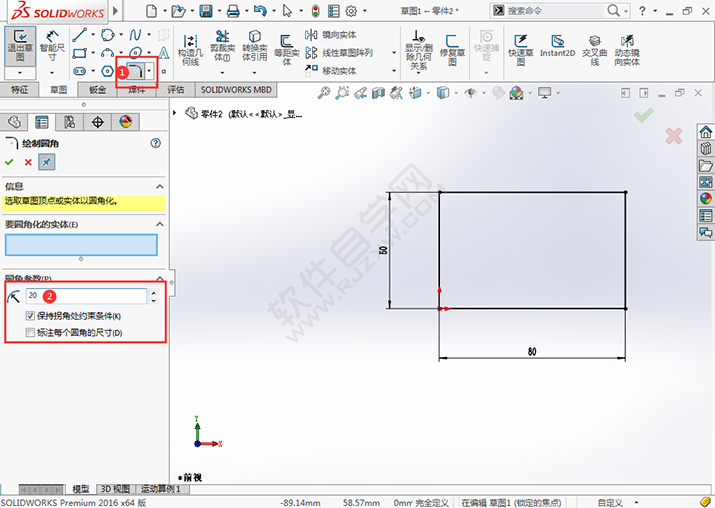

5、点击绘制圆角工具，设置圆角参数为20mm。

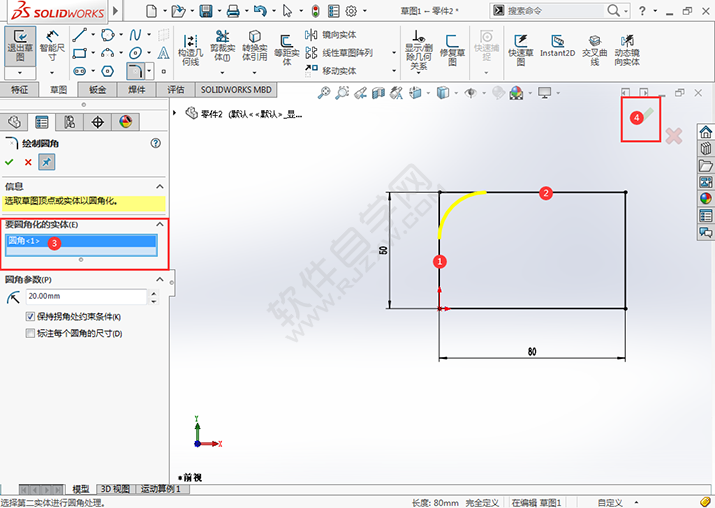

6、选择要倒圆的两条线，就会出来圆角1，点击确定。

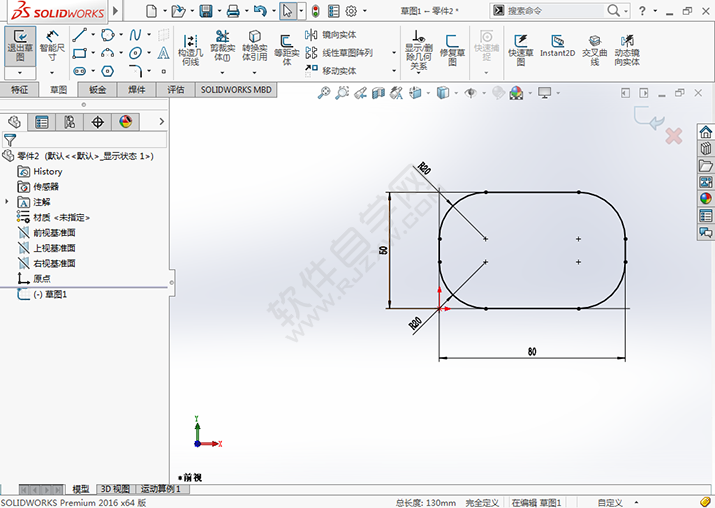

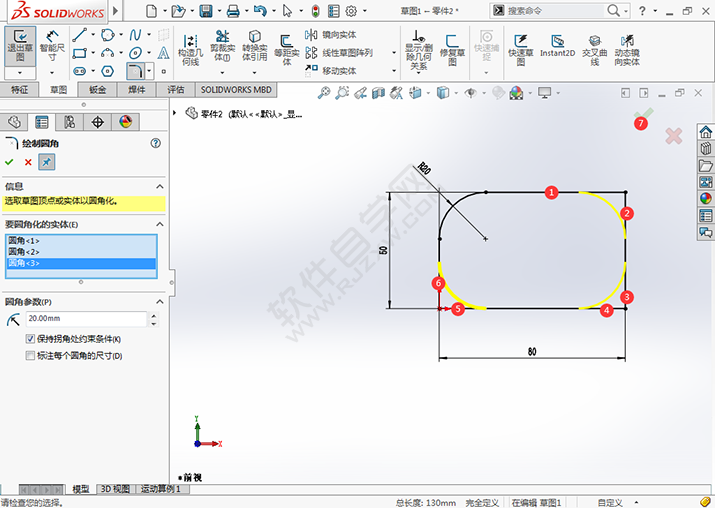

7、同样的方法，选择另外三个直角的边，就会生成三个圆角。点击确定。

8、这样草图矩形的圆角就完成了。
