用UG直纹面绘制电话外壳

效果图：

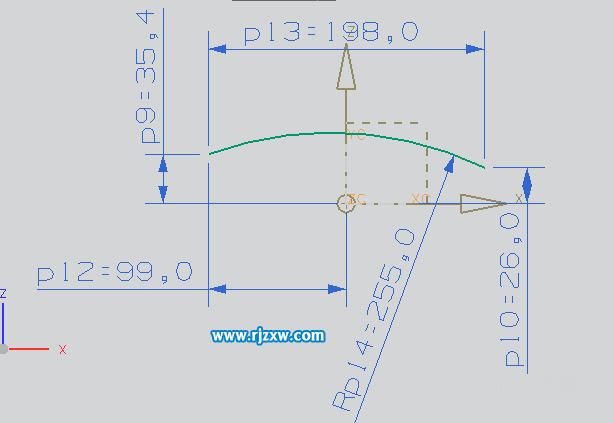

第1步、打开UG软件，先在在xz面画圆弧

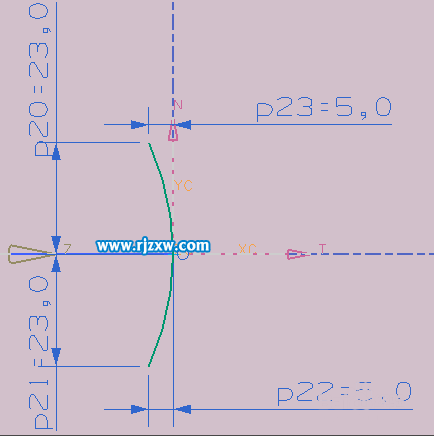

第3步、在上轨迹线上草绘圆弧，然后扫掠。

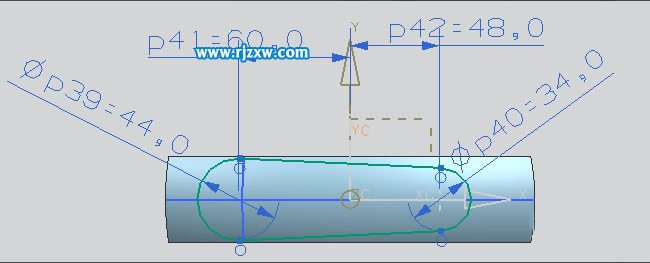

第4步、新建一个草图，在xy面草绘下面图形。

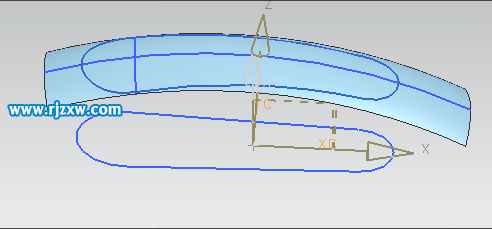

第5步、使用投影到曲面。

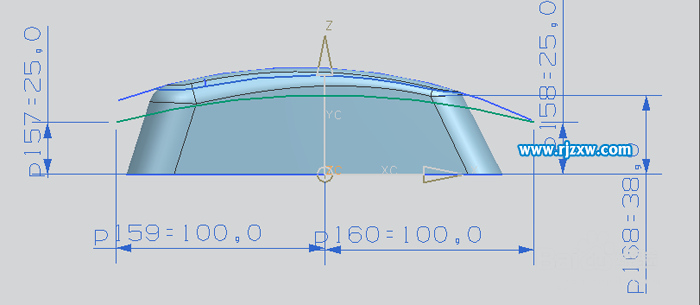

第6步、然后有在xy面草绘，进行直纹面。

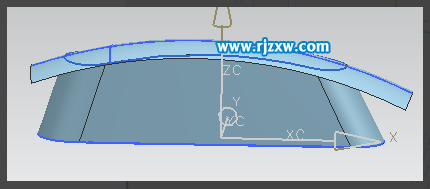

第7步、直纹曲面的效果。

第8步、修剪片体，然后倒不等半径圆角R=5, 12, 3。

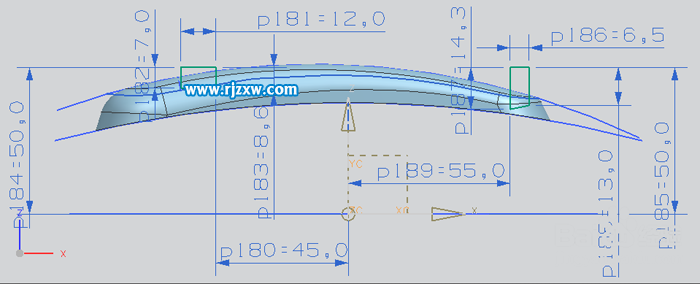

第9步、在xz面草绘，并拉伸曲面。

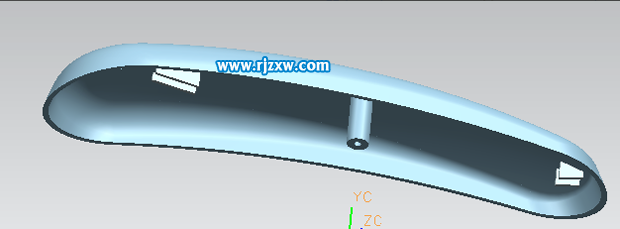

第10步、“修剪和延伸” 中“制作拐角”，修剪片体，抽壳，厚度1.4（移除面，然后抽壳）在xz面草绘。

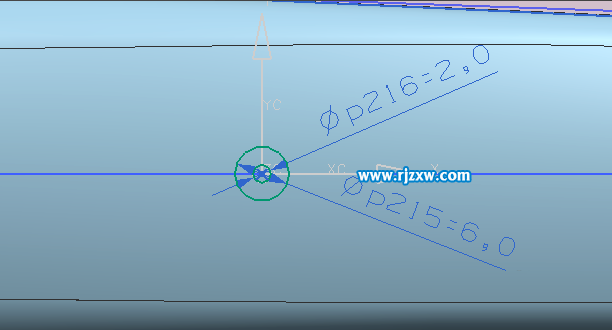

第10步、拉伸，开始值2.5 终点值1.5，镜像，修剪体。
