简要操作步骤：

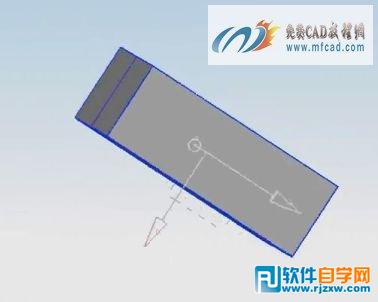

第一步 运行UGNX5.0软件，选择新建命令出现文件新建对话框，输入名称点击确定。选择草绘命令出现创建草图对话框选择草绘面，点击确定。选择矩形命令选择两点创建矩形方式，绘制矩形。选择完成草图。选择拉伸命令出现拉伸对话框，选择我们绘制的草图为拉伸截面，输入拉伸深度点击确定。如图所示：

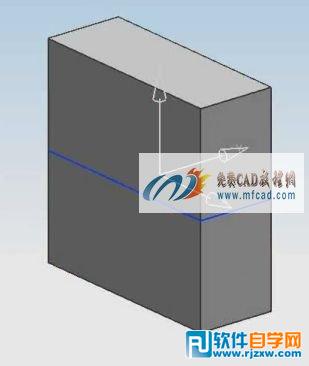

第二步 选择UGNX5.0创建草图命令出现创建草图对话框选择草绘面点击确定，选择矩形命令绘制矩形，选择完成草图，继续选择草图命令出现创建草图对话框，选择草绘面点击确定，选择矩形命令绘制矩形，选择完成草图，继续选择草图命令绘制矩形创建草图选择完成草图，如图所示：
第三步 选择线框显示，选择垫片命令出现垫片对话框，设置垫片对话框参数，创建垫片。继续选择垫片命令创建垫片，在拉伸体的六个面上创建垫片，选择创建草图命令出现创建草图对话框选择草绘面点击确定选择矩形命令创建矩形，选择圆角命令创建倒圆角，点击完成草图，选择法向除料命令出现法向除料对话框选择深度。创建电表箱的步骤我们就不一一展示了创建完成的电表箱如图所示：
保存文件
