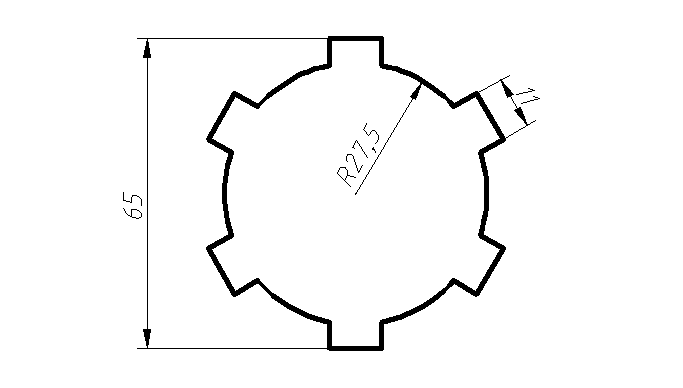

1、先看看草图平面图：

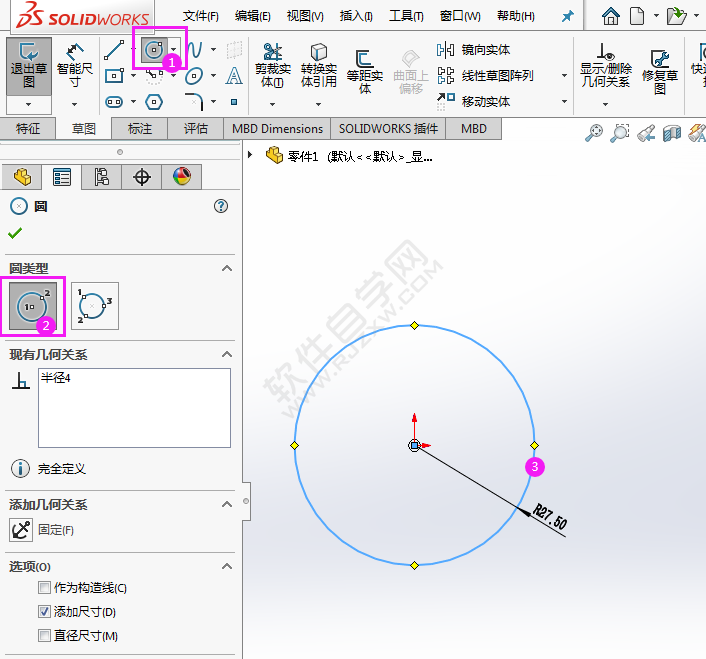

2、进入草图，点击圆工具，绘制一个R27.5mm的圆出来。效果如下：

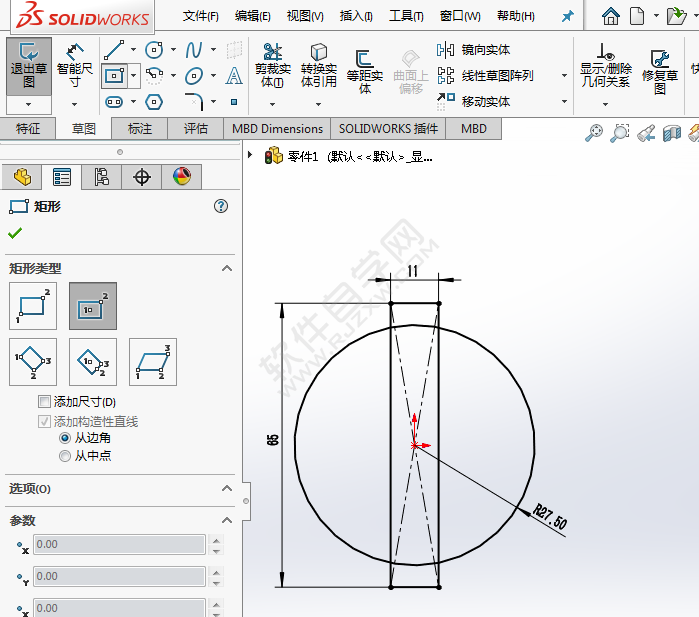

3、然后再点击矩形工具，绘制一个65x11mm的矩形出来。

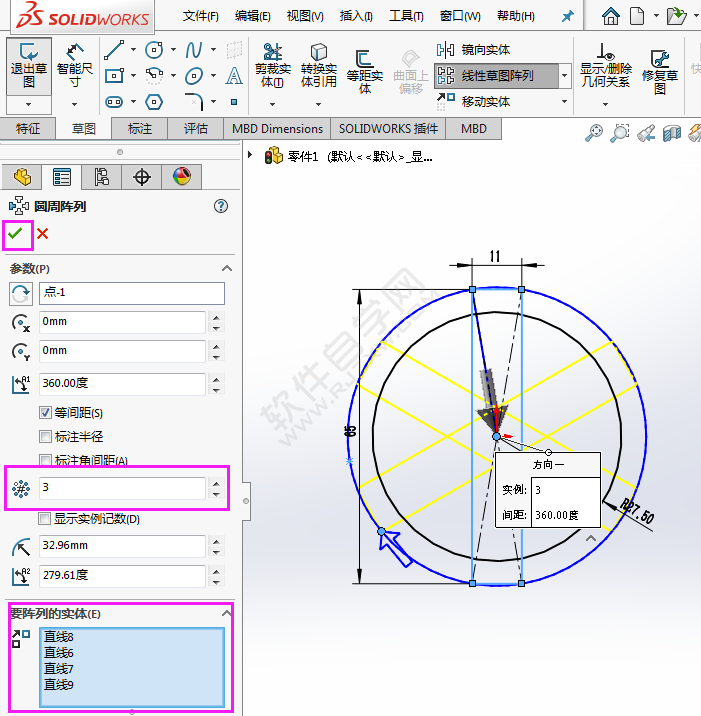

4、然后使用圆周阵列工具，阵列3个出来，效果如下：

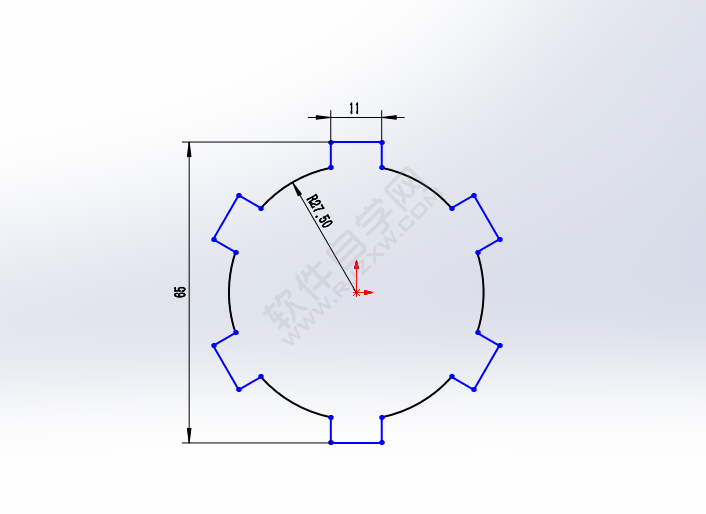

5、然后再使用剪裁工具，把不要的部分删掉就好了，效果如下：
怎么用solidworks矩形圆阵列画草图的方法
我要留言
◎欢迎参与讨论，请在这里发表您的看法、交流您的观点。
1、先看看草图平面图：
2、进入草图，点击圆工具，绘制一个R27.5mm的圆出来。效果如下：
3、然后再点击矩形工具，绘制一个65x11mm的矩形出来。
4、然后使用圆周阵列工具，阵列3个出来，效果如下：
5、然后再使用剪裁工具，把不要的部分删掉就好了，效果如下：
