SolidWorks八字手环零件的方法

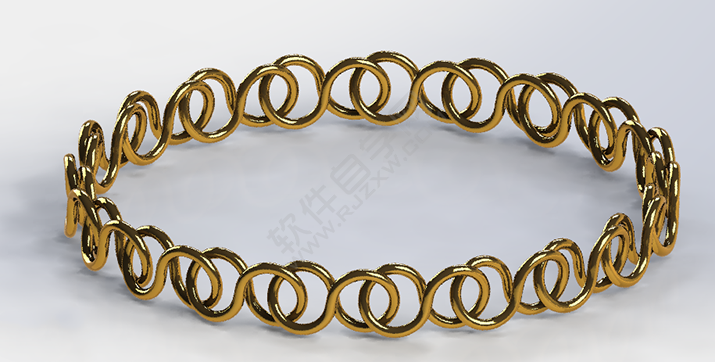

1、SolidWorks练习题之八字扣手环效果图。

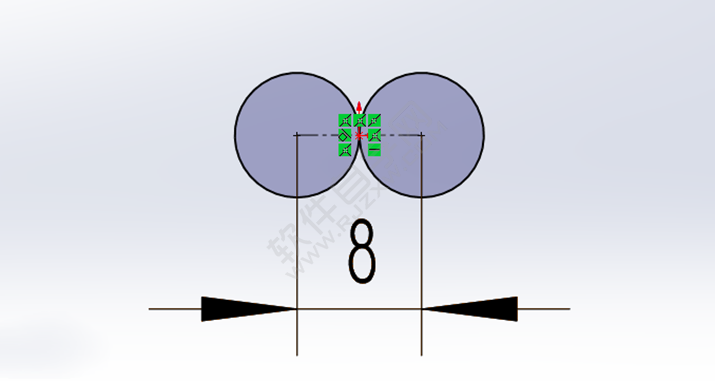

2、打开SolidWorks软件，新建零件，然后在前视基准面进行草图绘制。

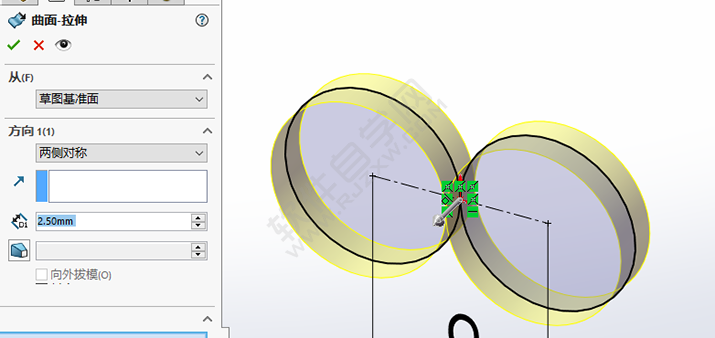

3、曲面-拉伸曲面。

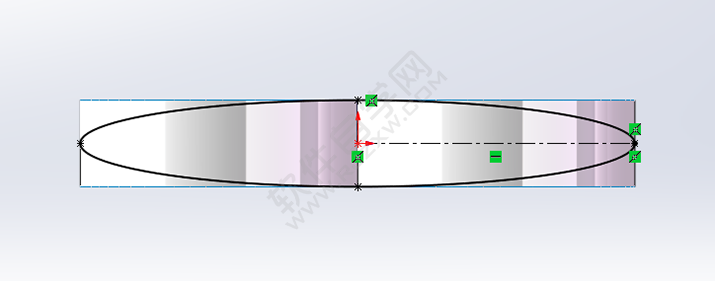

4、上视基准面-草图绘制-椭圆。

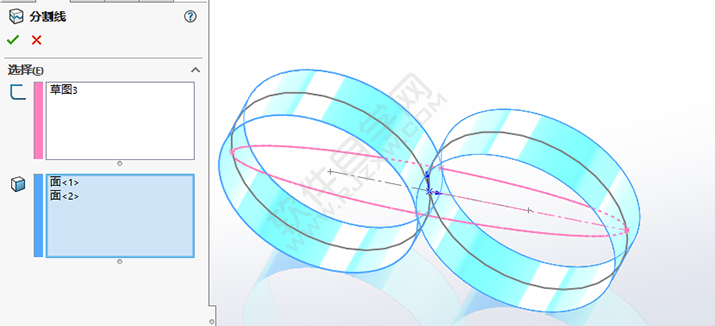

5、特征-曲线-分割线。

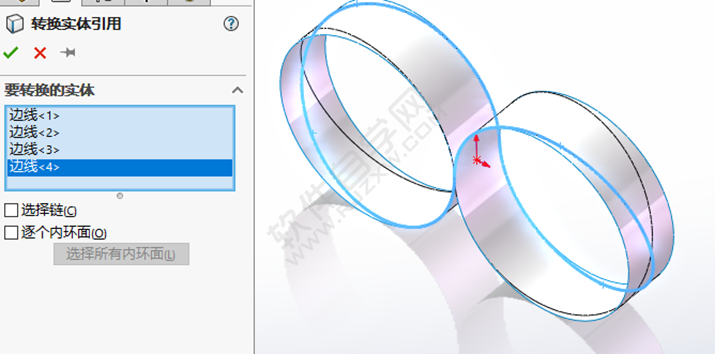

6、3D草图-转换实体引用。

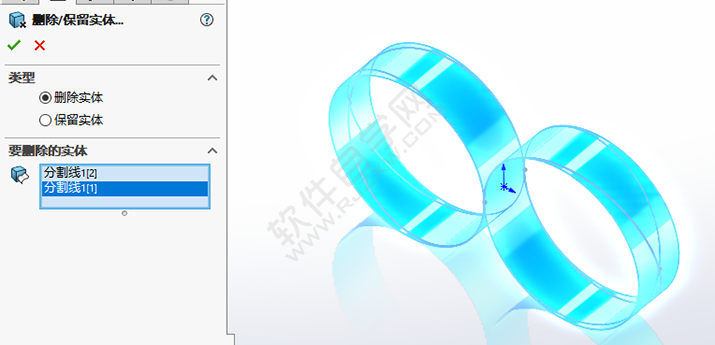

7、插入-特征-删除实体。

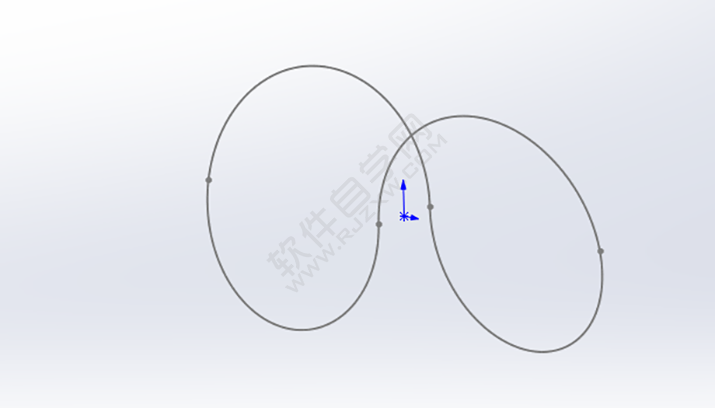

8、完成，3D草图如下：

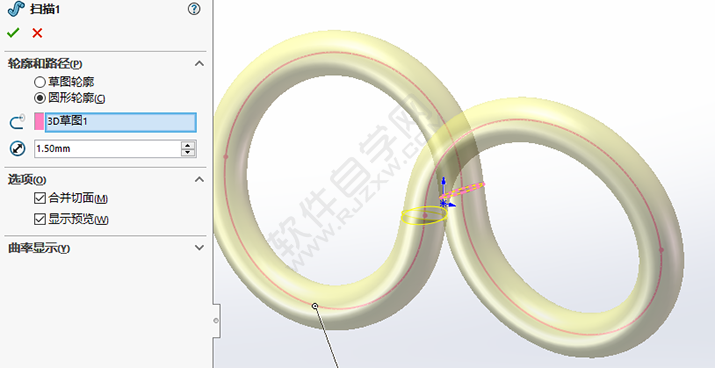

9、特征-扫描-直径1.5，合并切面。

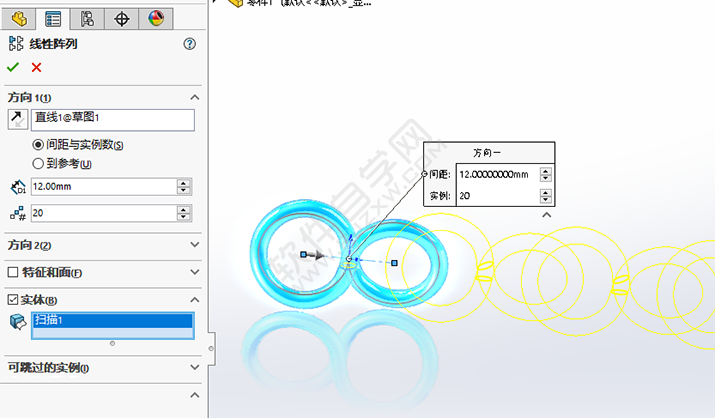

10、特征-阵列。

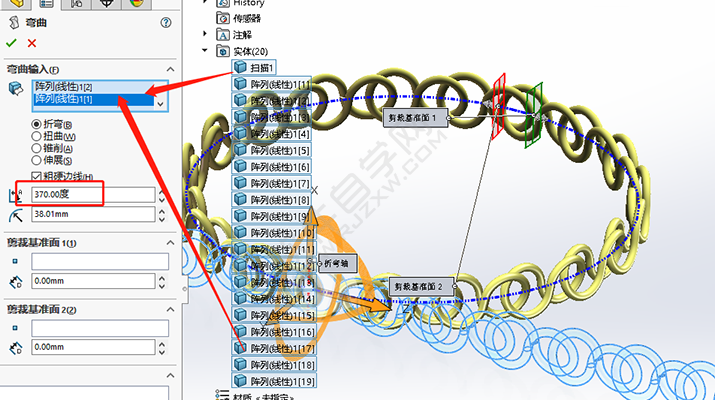

11、插入-特征-弯曲-370度。

12、完成。材质金+小金球+PhotoViewer。
