设置Proe工程图第一角投影和第三角投影的方法

1.第一角投影和第三角投影的区别

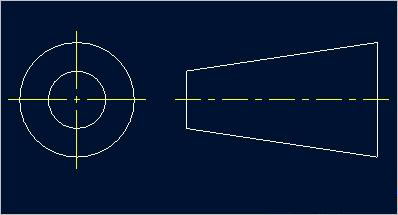

在第一角投影中，观测者、物体与投影面的关系是：人——物——面，如图1

图1

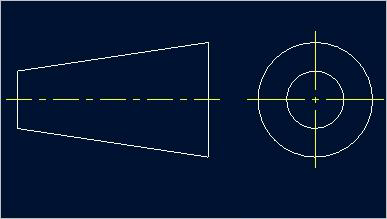

在第三角投影中，观测者、物体与投影面的关系是：人——面——物，如图2

图2

按照我们中国人的画图习惯，把第三角的投影理解为向视图，就顺多了。

2.配置Proe工程图为第一角投影

在绘图选项文件“*.dtl”中设置“projection_type”值为”first_angle”。设置参考:两步轻松完成Proe工程图选项设置

projection_type有两个值：first_angle表示第一角投影；third_angle表示第三角投影（默认设置）。

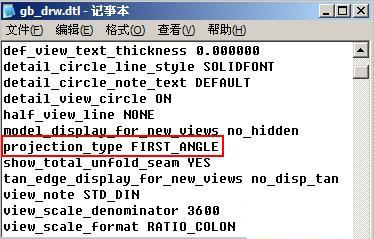

例如在本站下载的dtl文件，已经设置成第一角投影，如图3。
