solidworks实例建模拉伸凸台练习二

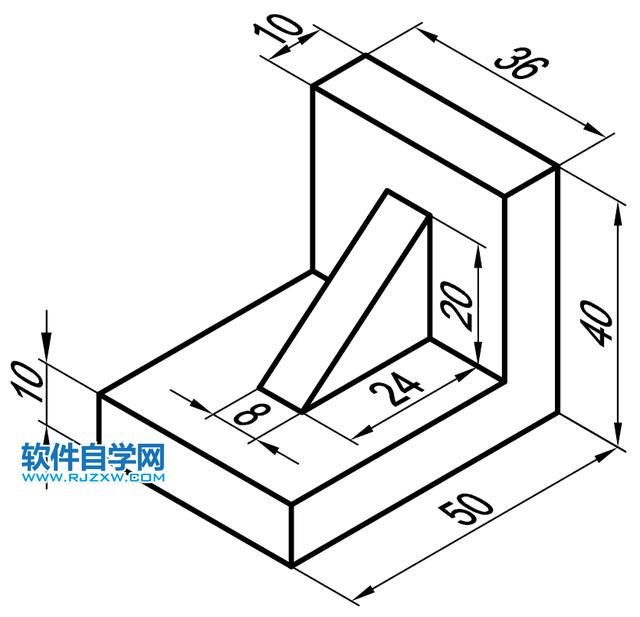

平面效果图：

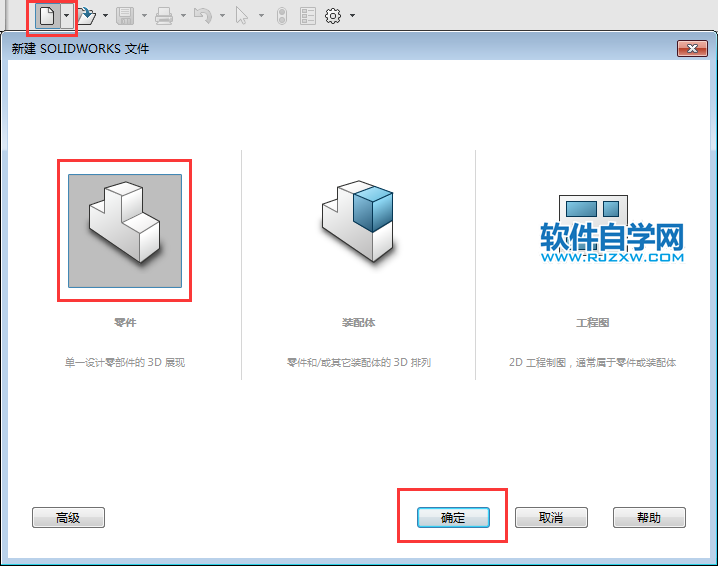

1、打开solidworks2016软件，点击新建功能--点击零件--点击确定。

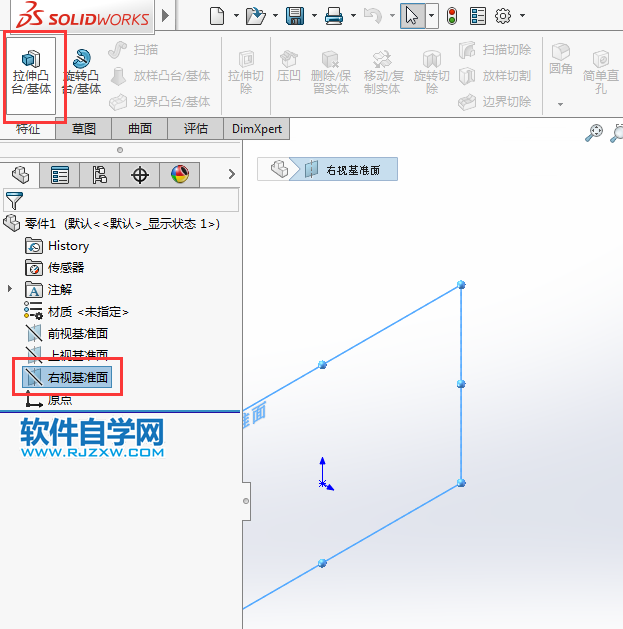

2、然后点击右视基准面，点击特征--点击拉伸凸台/基体。效果如下：

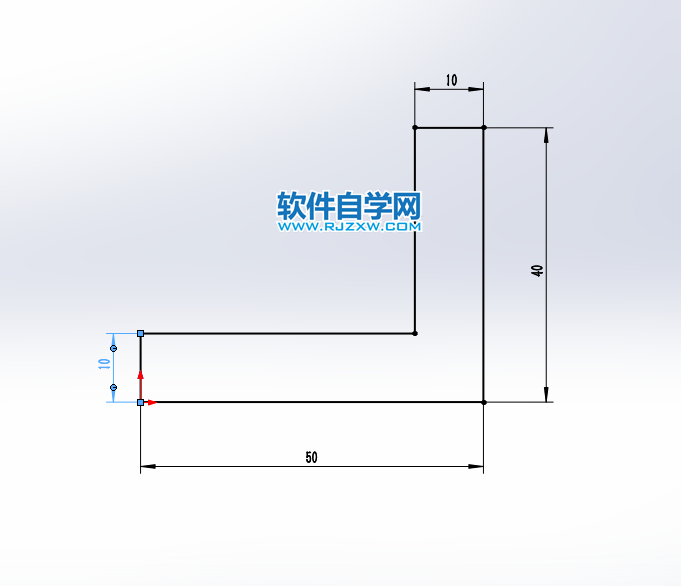

3、然后进入右视基准面，绘制下面的草图出来，效果如下：

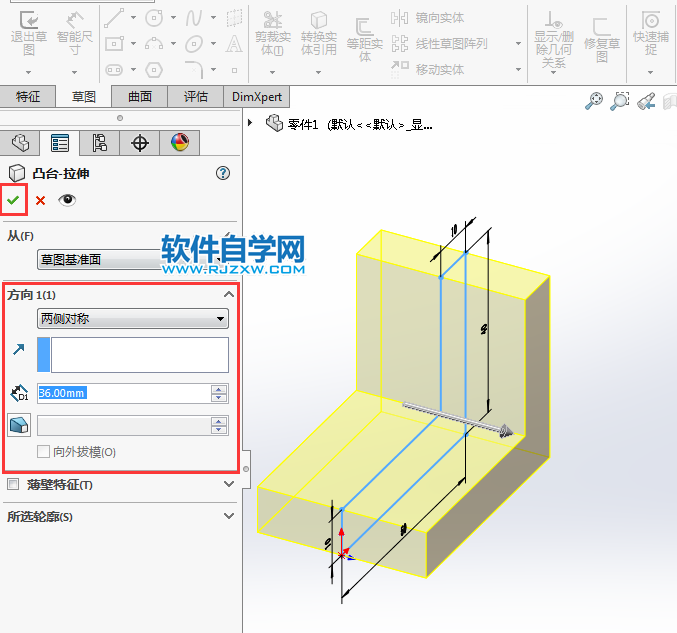

4、绘好了草图，退出草图转入凸台--拉伸设置。方向为两侧对称，给定深度为36mm。点击绿勾确定。效果如下：

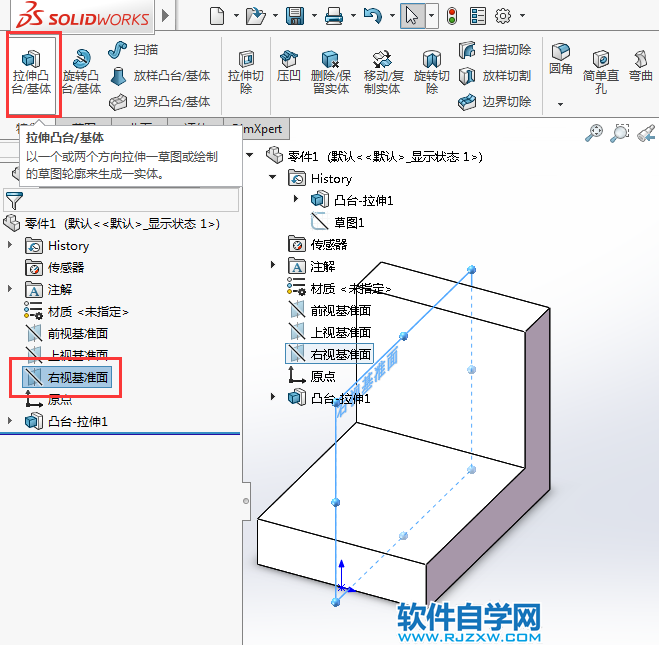

5、同样的方法，然后点击右视基准面，点击特征--点击拉伸凸台/基体。效果如下：

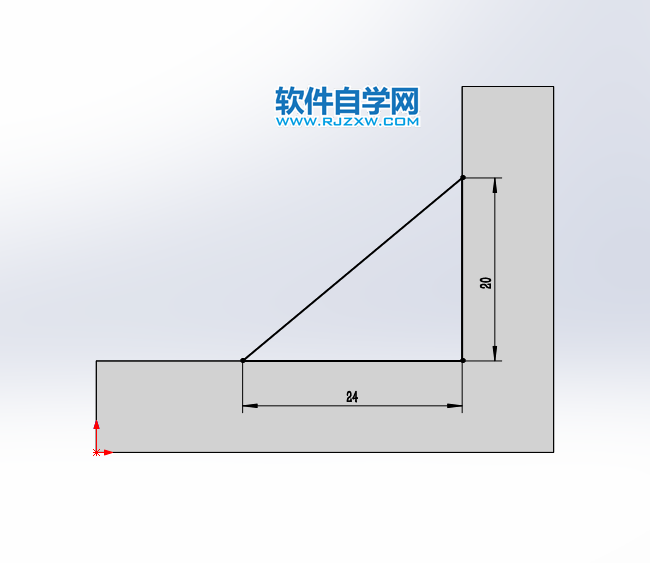

6、然后进入右视基准面，绘制下面的草图出来，效果如下：

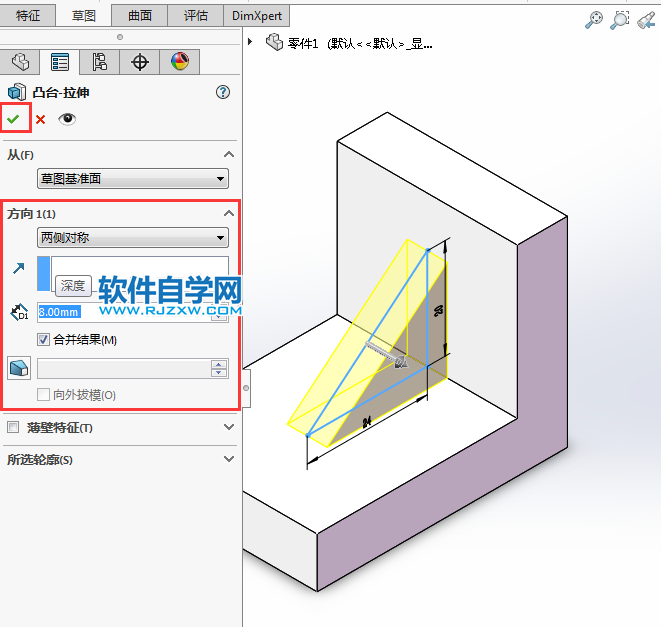

7、绘好了草图，退出草图转入凸台--拉伸设置。方向为两侧对称，给定深度为8mm。点击绿勾确定。效果如下：

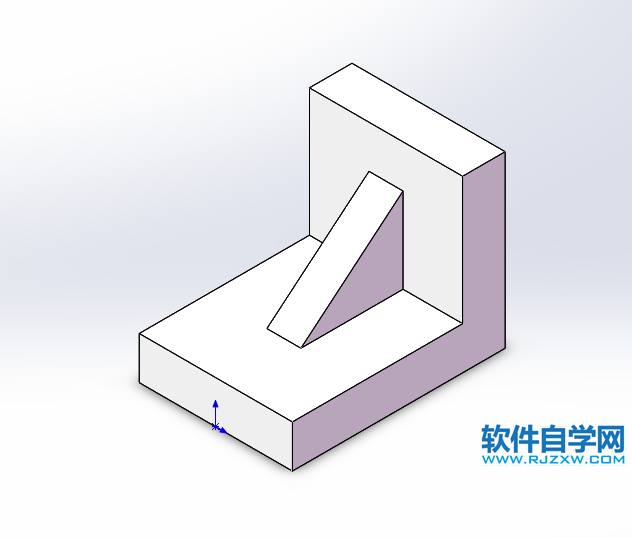

8、这样一个简单的实体建模就做好了。
