solidworks两步就可以完成的实例练习

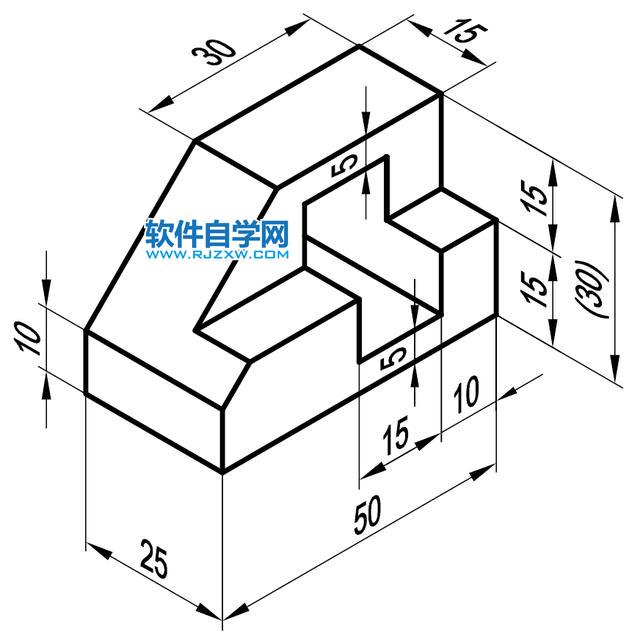

效果图尺寸图：

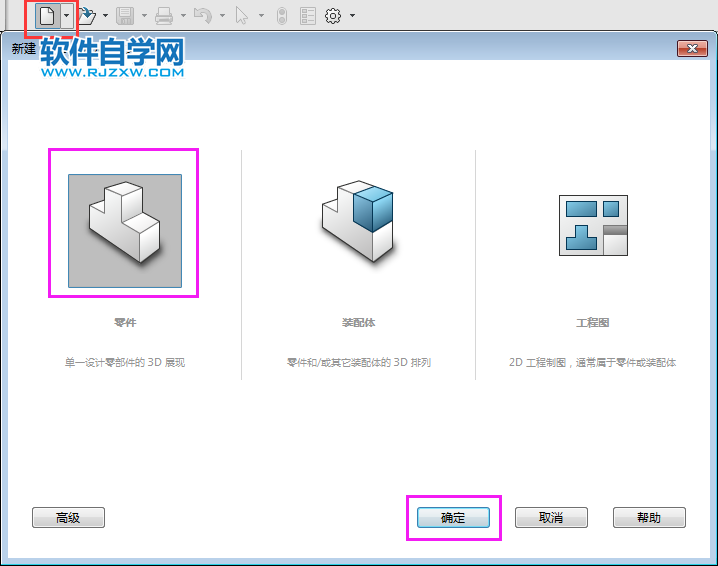

1、打开solidworks2016软件，点击新建文件，点击零件，点击确定。

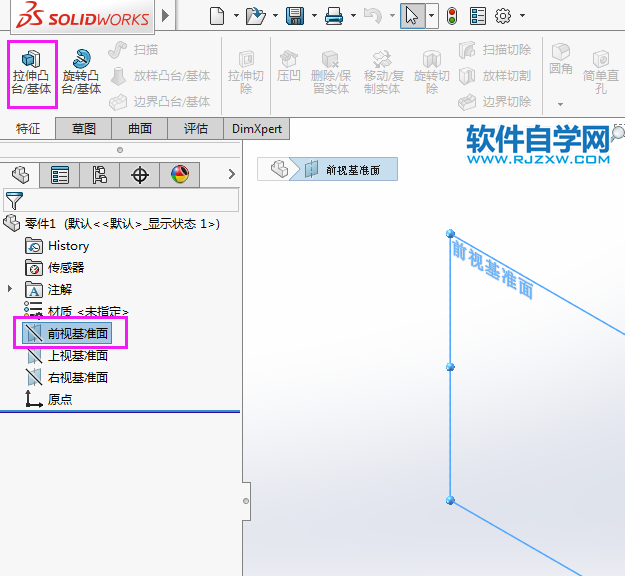

2、点击前视基准面，点击特征--拉伸凸台/基体。

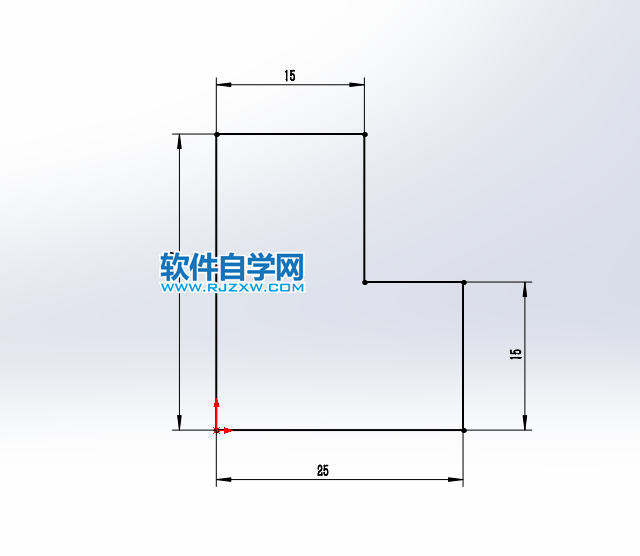

3、同时按ctrl+1键，绘制直线工具，绘制下面的草图出来，效果如下：

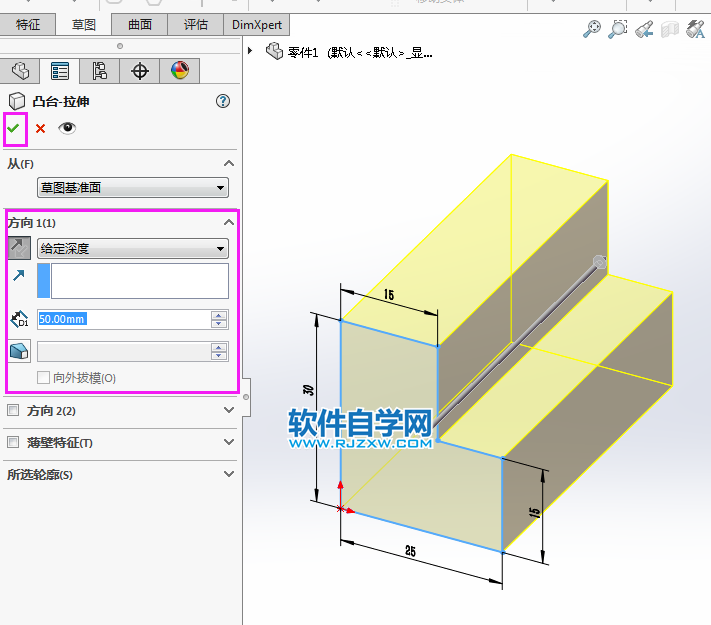

4、绘制好了草图，退出草图，进入凸台--拉伸，设置给定深度为50mm。

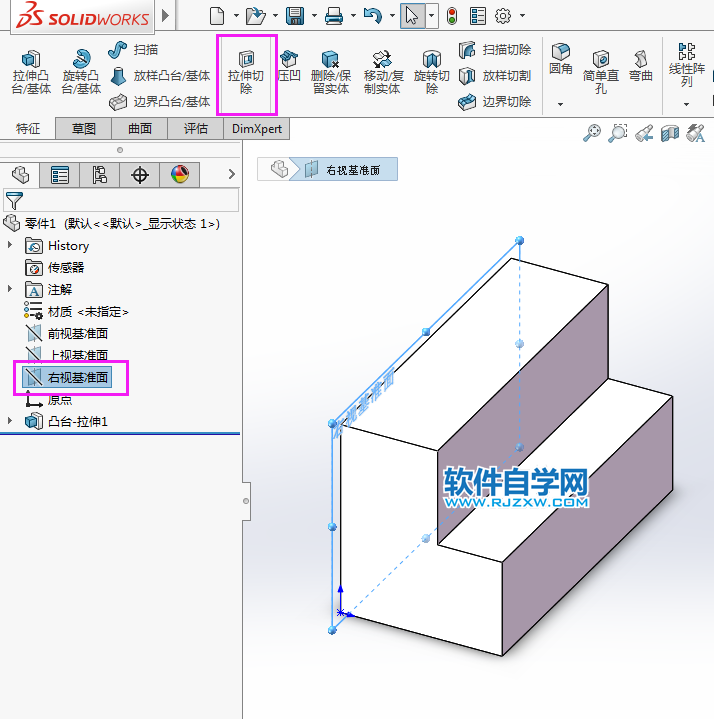

5、点击右视基准面，再点击特征--拉伸切除。

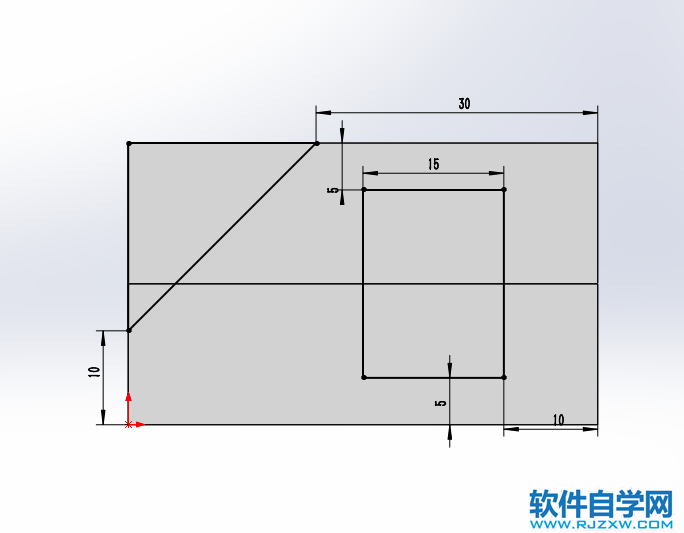

6、同时按ctrl+4键，进入右视基准面。用直线绘制下面的三角形，矩形，标好尺寸。

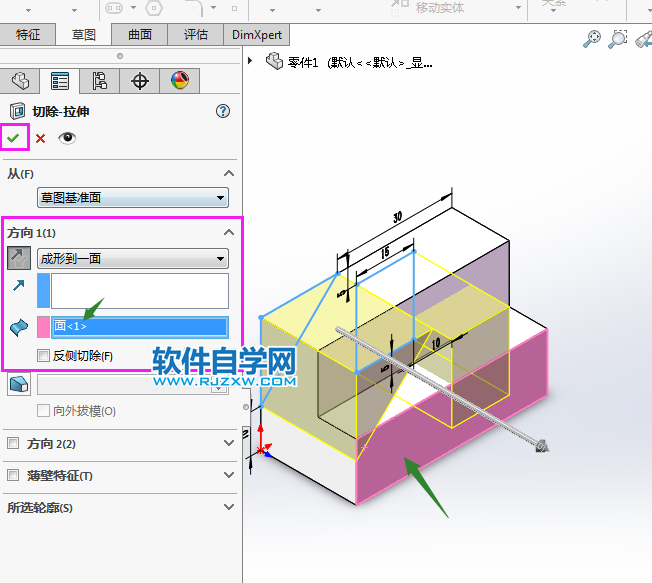

7、绘制好后，退出草图，进入切除--拉伸设置，选成形到一面，选最前的面。效果如下：

8、就这样两个特征就完了零件的设置。
