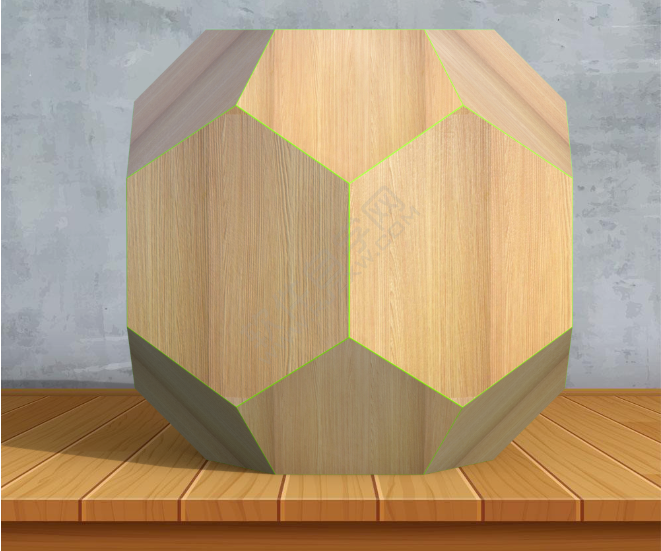

效果图：

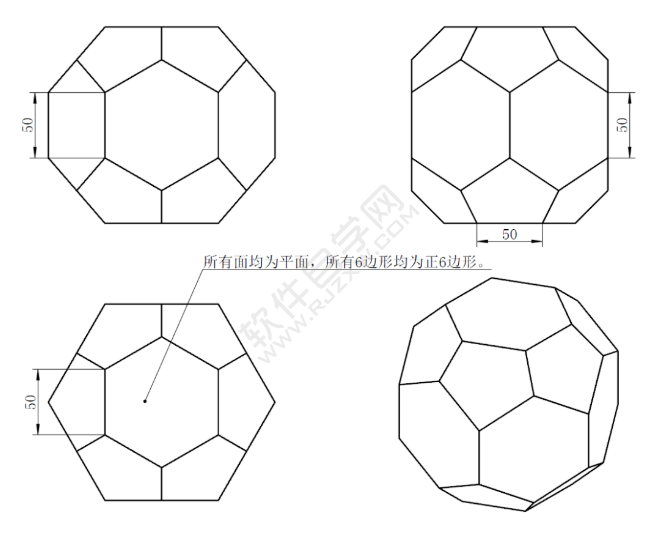

尺寸图：

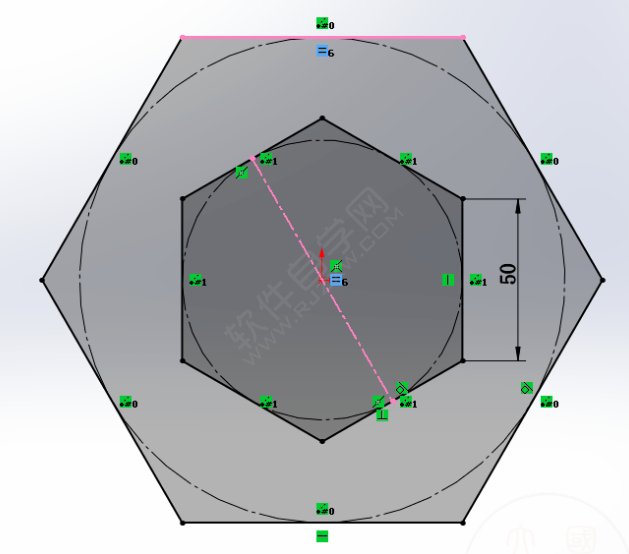

1.在【上视基准面】画两个六边形，两根粉色直线：相等几何关系。（内侧六边形转为构造线）

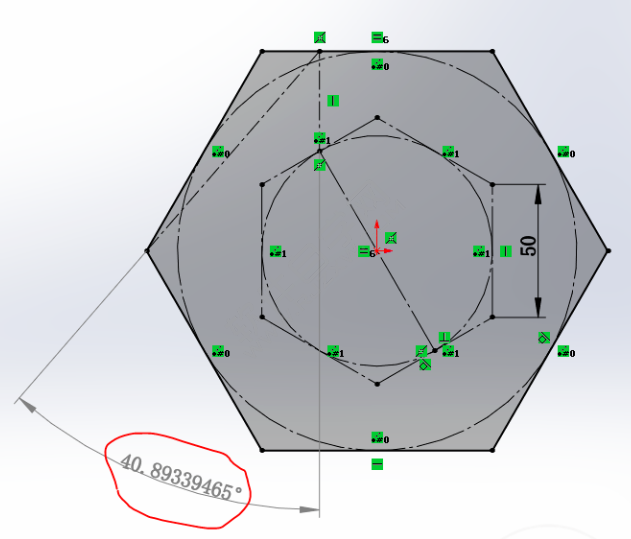

2.再画两根中心线，标注角度：40.89 （从动尺寸）。

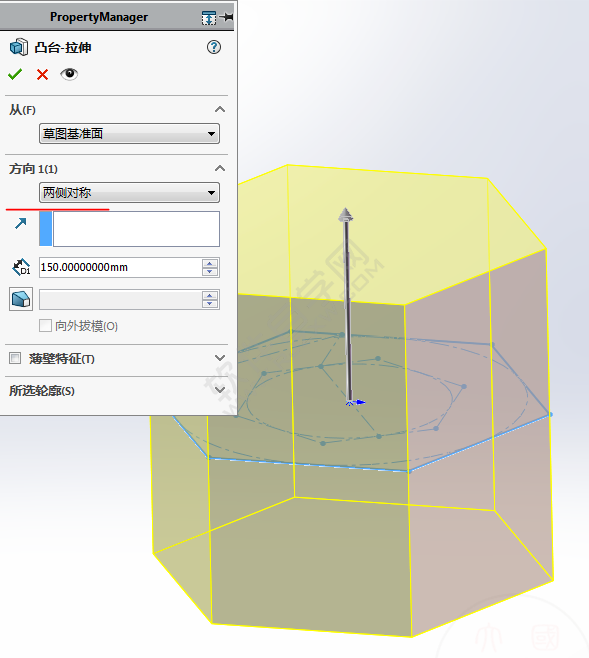

3.【拉伸凸台】两侧对称：150 。
SolidWorks六边面立方体的画法
