用SolidWorks画一个夹子，用投影曲线来创建。

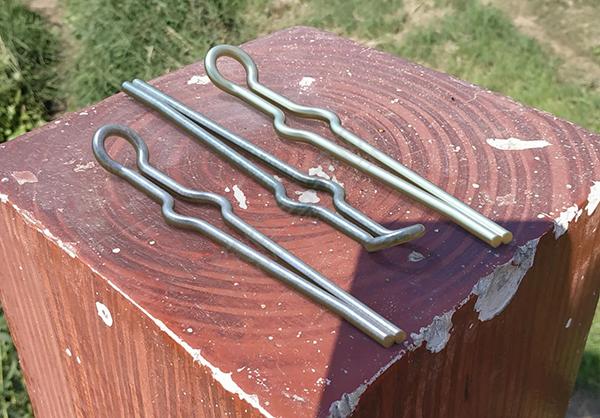

效果图：

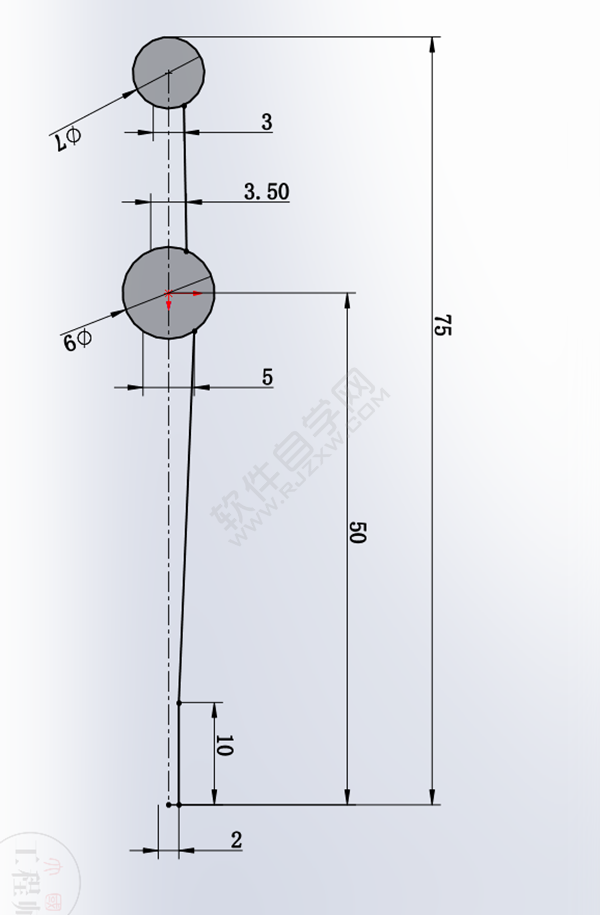

1.在【上视基准面】画草图如下，长度：10的直线是一段水平线。

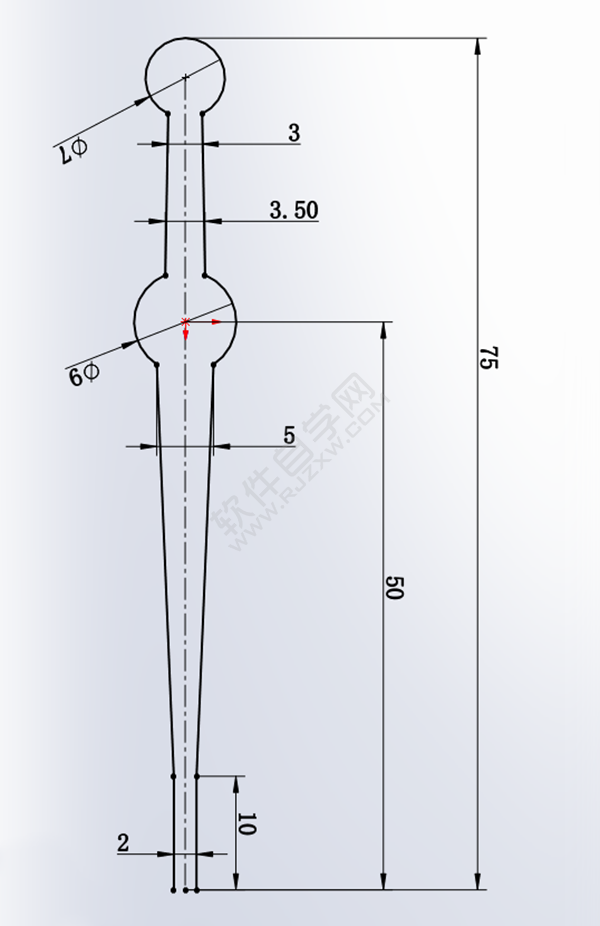

2.镜像直线，剪裁圆。

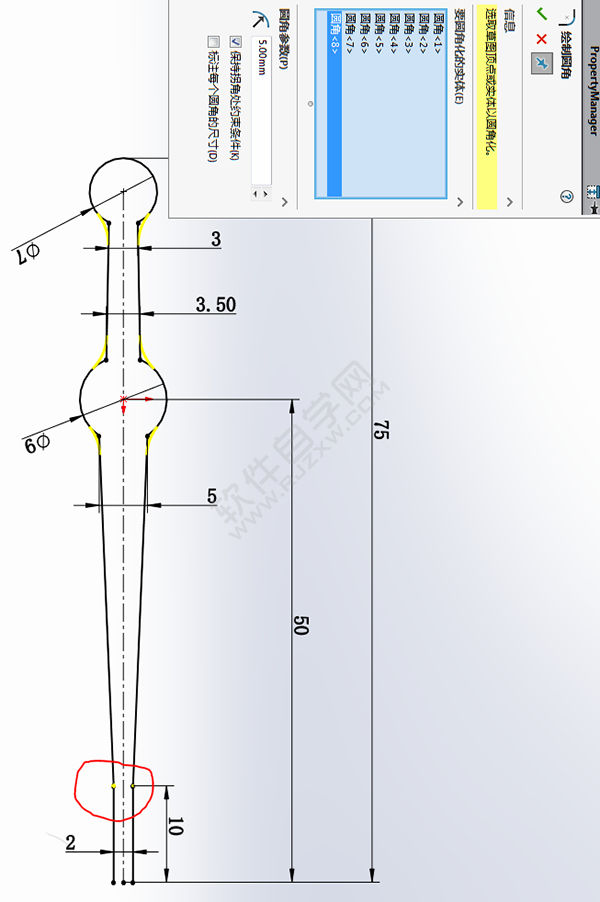

3.添加圆角，半径：5 。（右侧红圈里也有两个圆角）

4.注意这个圆弧（构造线）和中心线，中心线后面还要用到 。

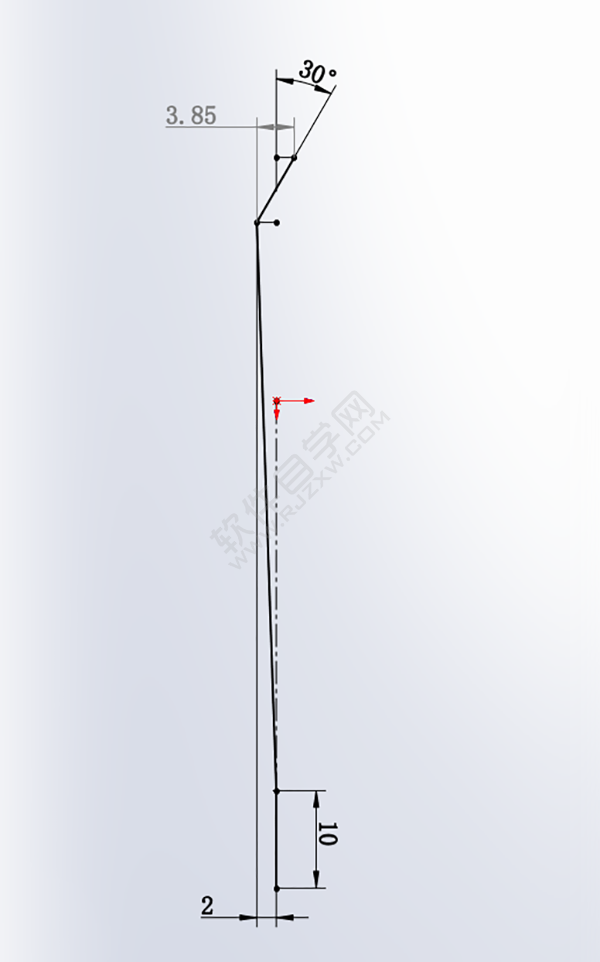

5.在【前视基准面】画草图 。（3.85是从动尺寸，不用标注）

6.画两根竖直中心线，端点 与 粉色圆弧、中心线穿透几何关系 。

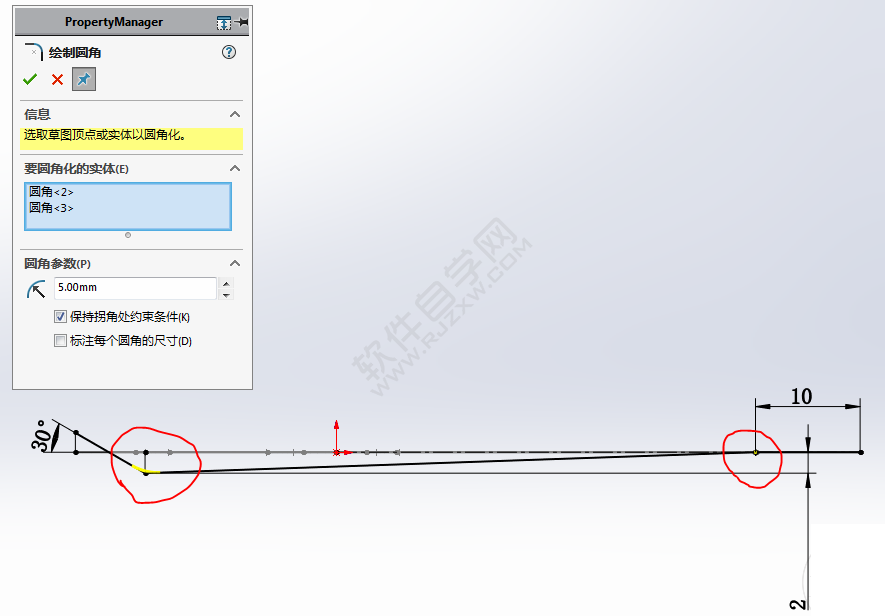

7.添加两个圆角，半径：5 。

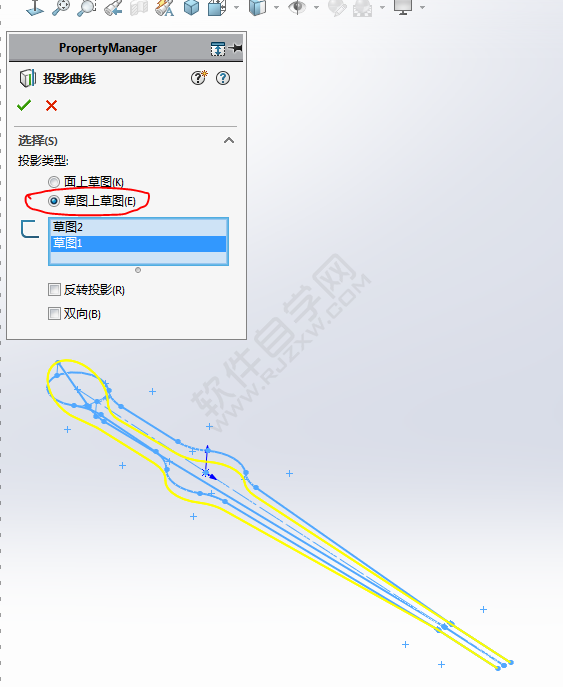

8.【投影曲线】草图上草图 。

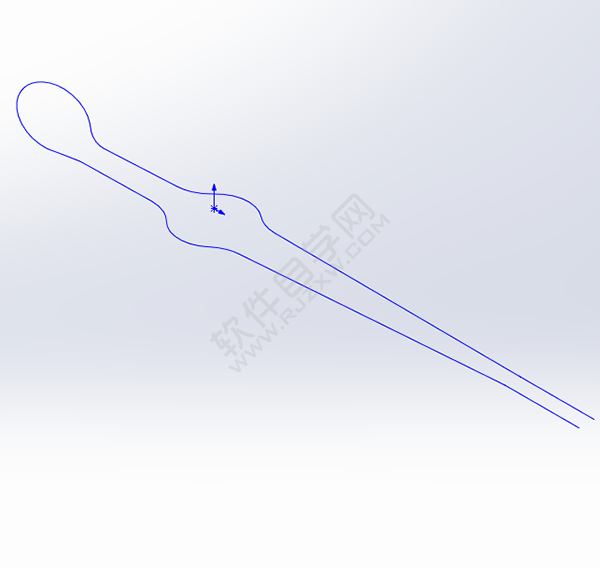

9、这样投影曲线就得到了。

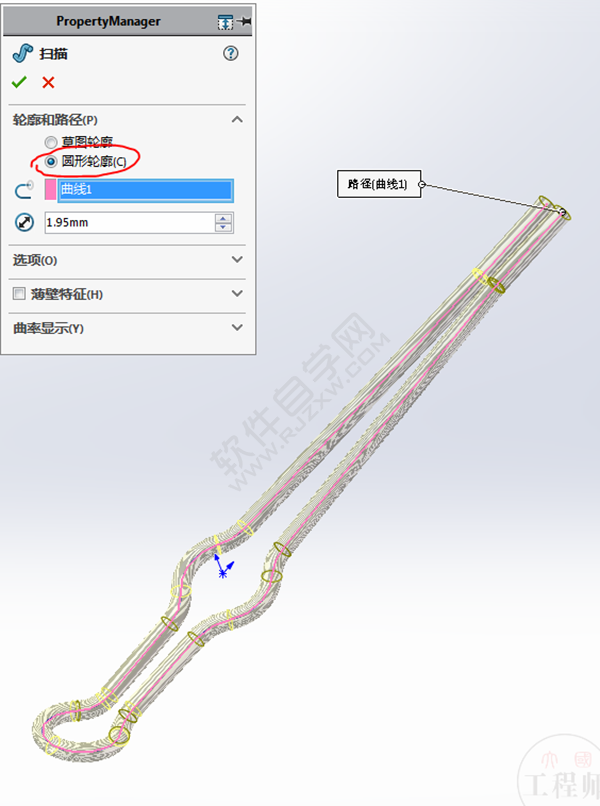

10.【扫描】圆形轮廓，直径：1.95 。

12.完成。
