UG加载的装配图如何求差约束呢

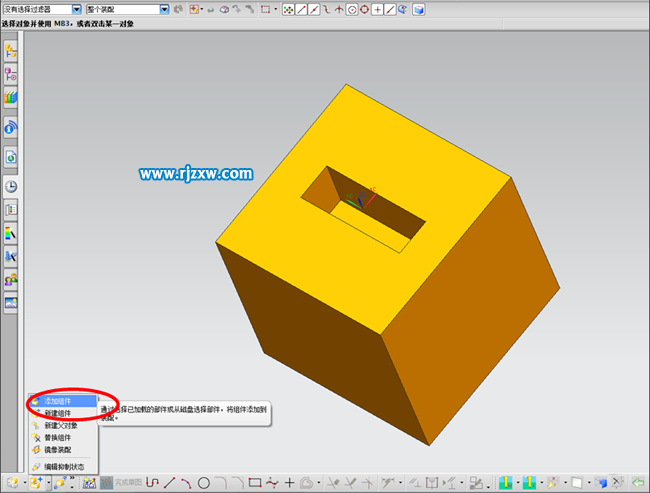

第1步、点击添加组件功能，如图所示：

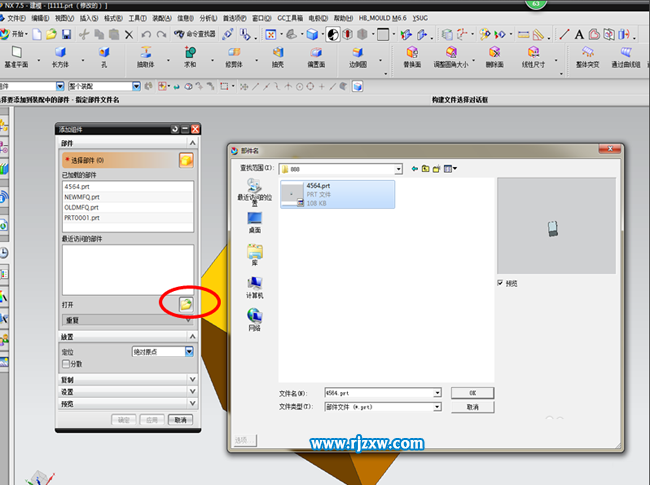

第2步、弹出如图所示的页面，打开需要装配零件的路径。

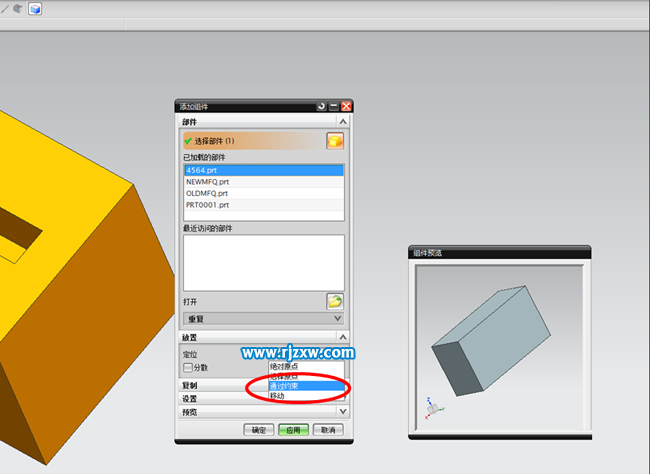

第3步、选择通过约束功能，点击确定按钮。

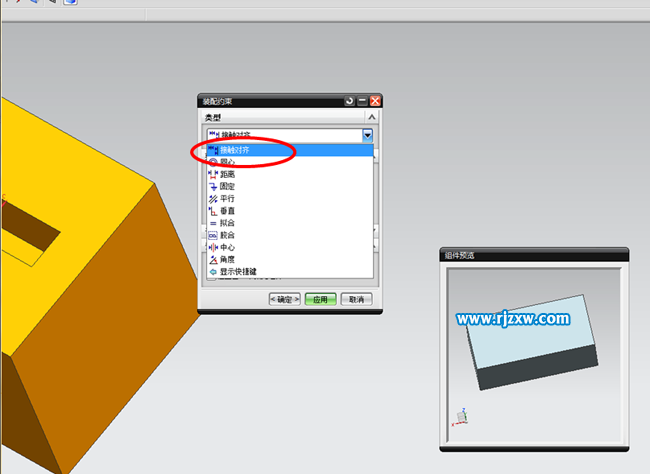

第4步、按照面与面的装配，可以选择自己想要的类型，这里可以选择接触对齐，就是装配面与面之间是接触的。

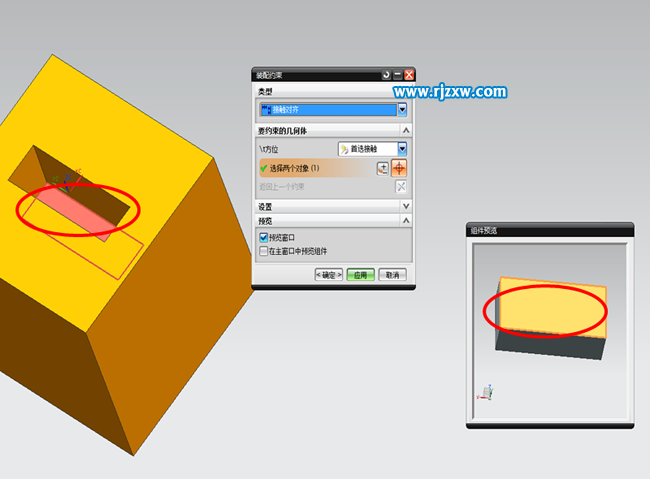

第5步、分别点击两个底面，表示这两个面是互相接触对齐的。

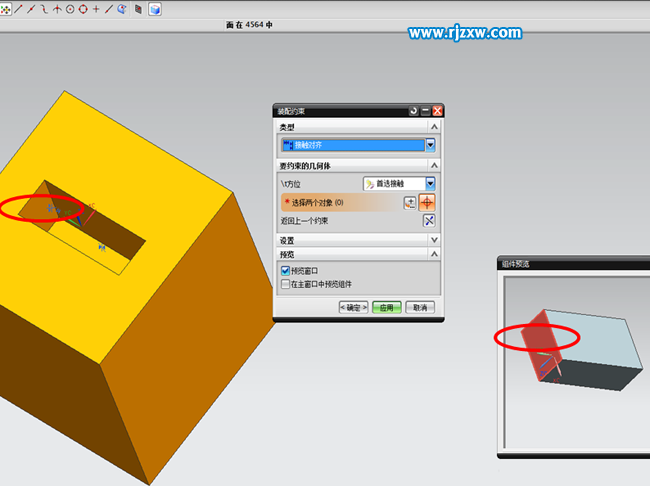

第6步、再点击两个侧面，说明这两个面是互相接触的。

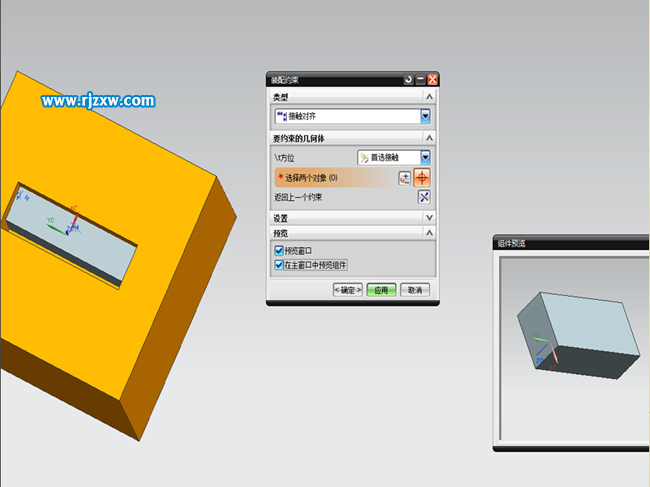

第7步、先点击预览，看看装配是否正确，如果可以的话点击确定按钮。

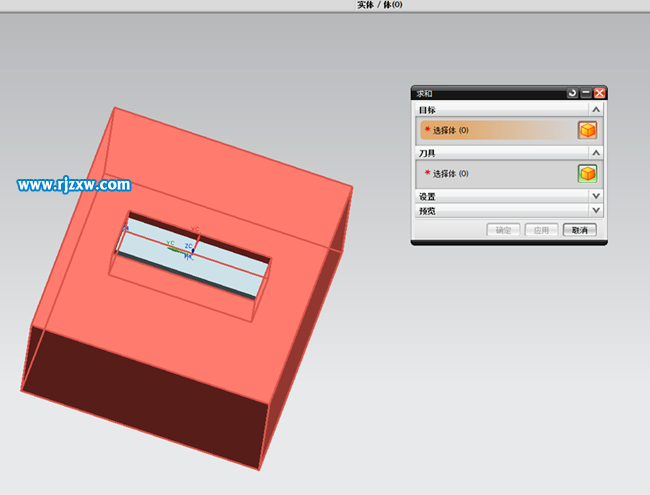

第8步、装配好后，你会发现装配件里的很多功能都选不上了，比如求和就求不了。

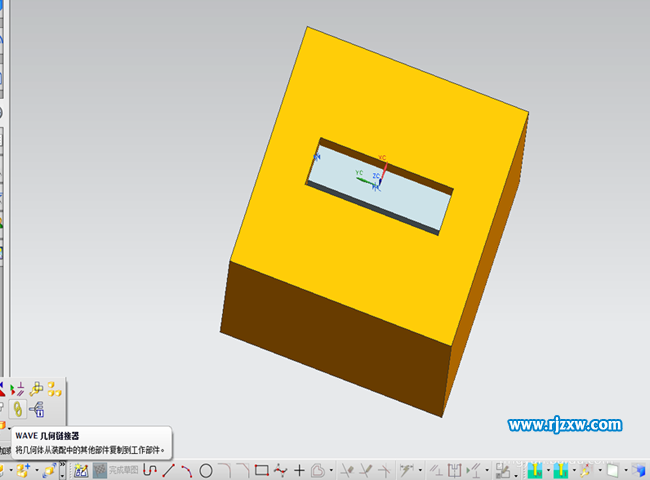

第9步、在装配按钮里选择WAVA几何链接器，选择体选项，这样装配件就可以使用其他功能了。
