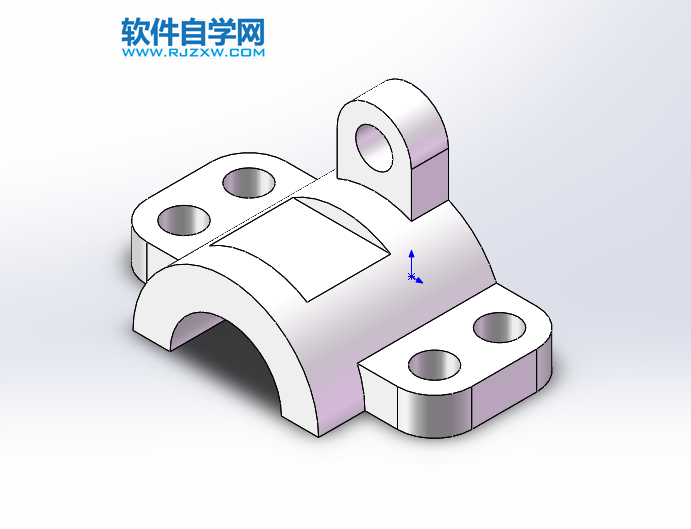

零件图效果图：

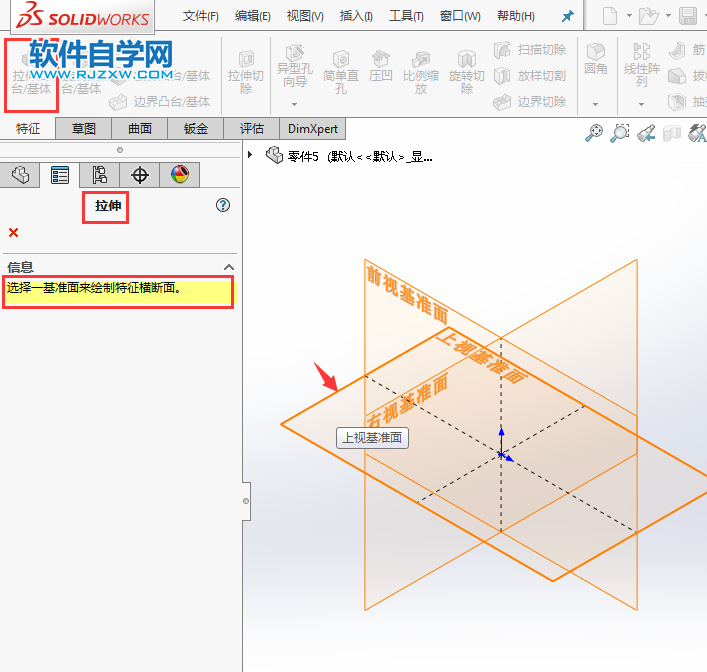

1、打开solidworks软件，点击新建图标，点击零件，点击确定。

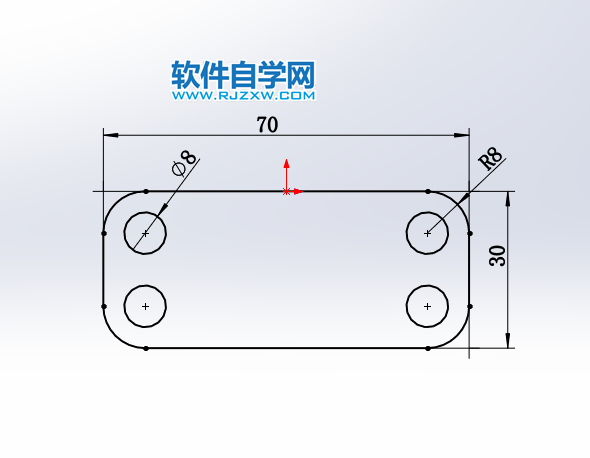

2、点击特征--凸台拉伸/基体，选择上视基准面。

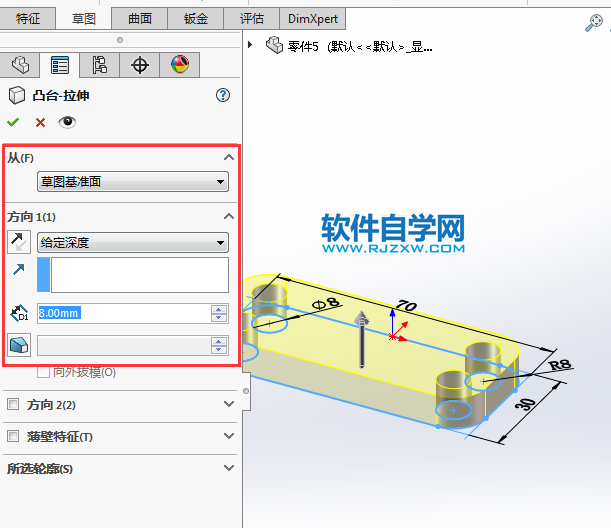

3、在上视基准面上，绘制下面的草图出来，效果如下：
4、退出草图，转到凸台拉伸设置。给定深度为8mm。

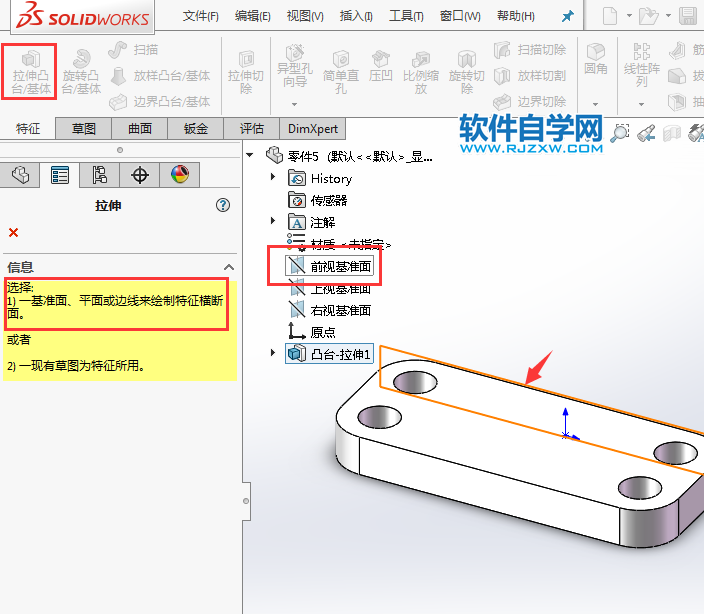

5、然后再点击实体的后面的面，效果如下：
