solidworks三维建模步骤练习

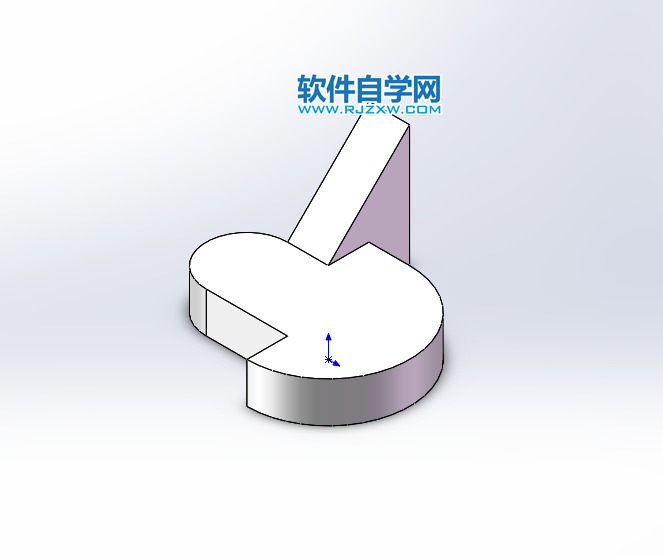

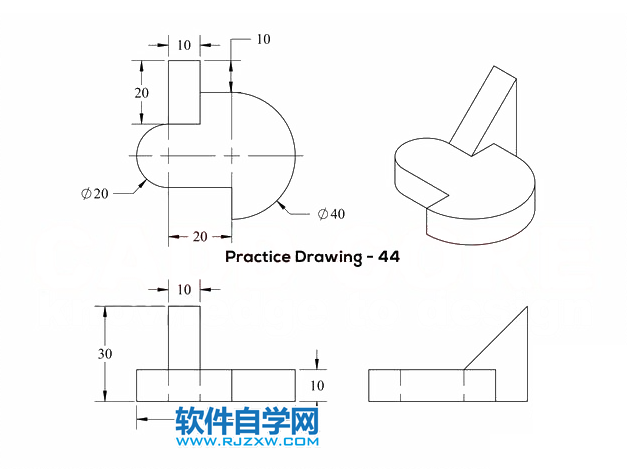

实体平面效果图如下：

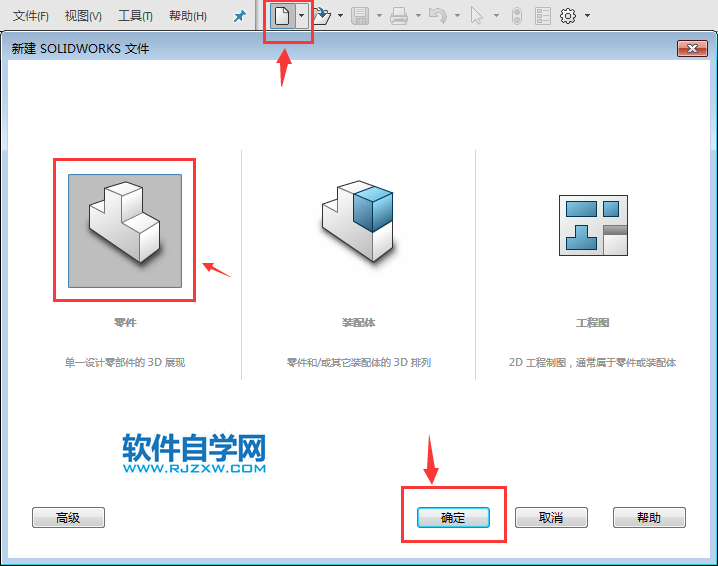

1、打开solidworks2016软件，点击新建--零件--确定。

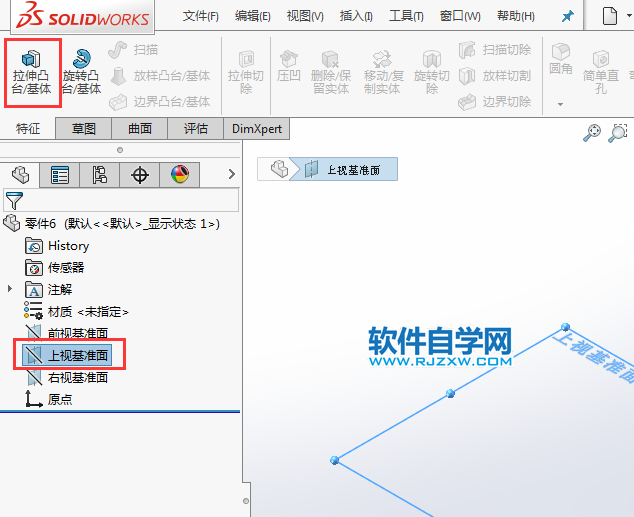

2、点击上视基准面--拉伸凸台/基体。效果如下：

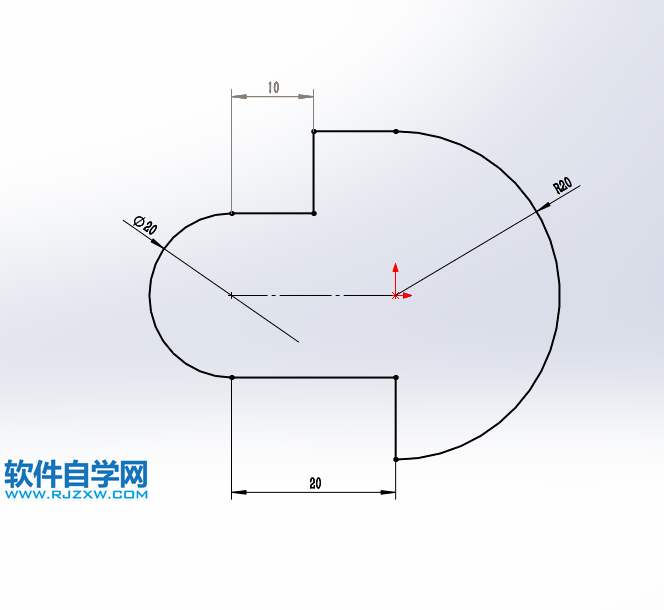

3、在上视基准面，绘制下面的草图出来，效果如下：

4、然后转入凸台--拉伸，设置给定深度为10mm。效果如下：

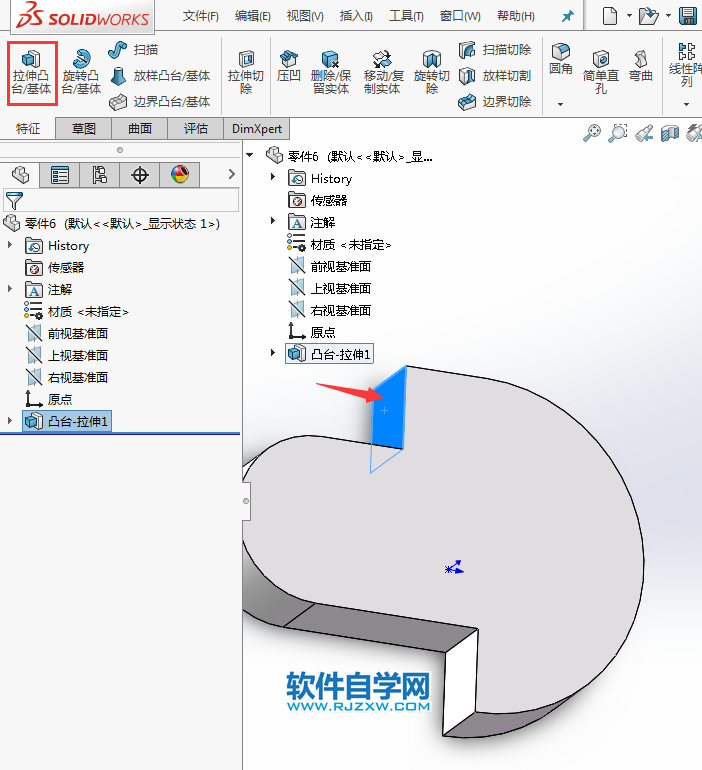

5、然后点击实体面，效果如下：

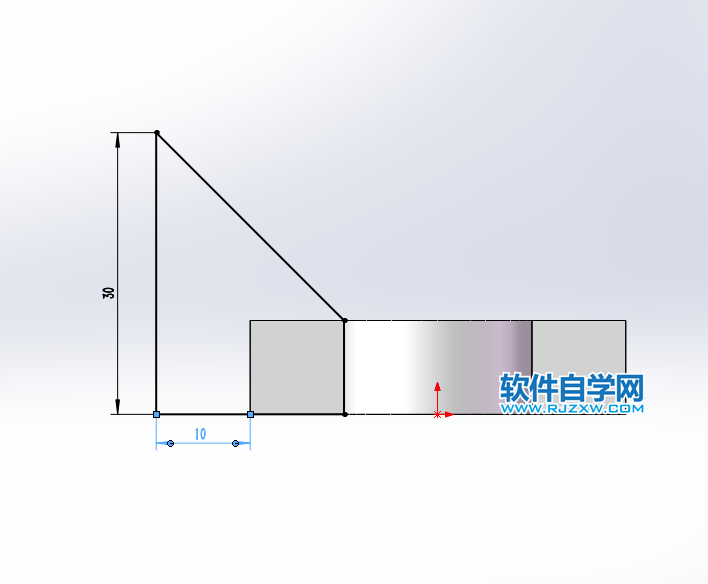

6、然后按ctrl+3键，绘制下面的草图出来，效果如下：

7、然后转入凸台-拉伸设置，给定深度：10mm。

8、这样就完成了实倒的练习。
