SolidWorks画不烫手的水杯

SolidWorks画不烫手的水杯的建模过程

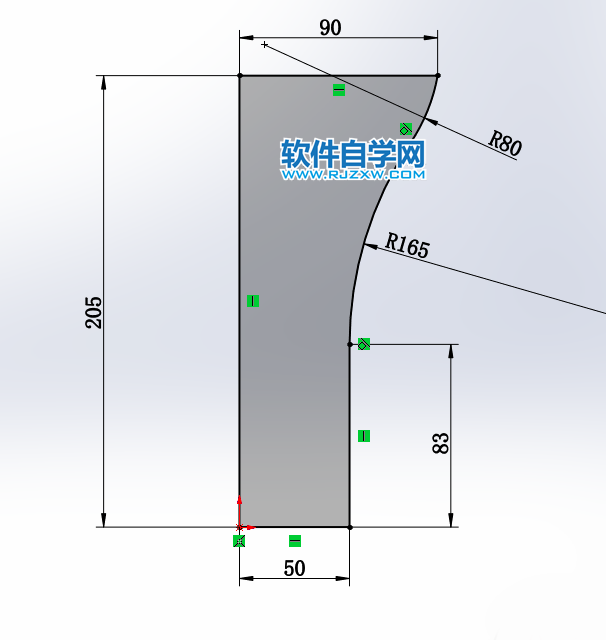

1.在【前视基准面】画草图。

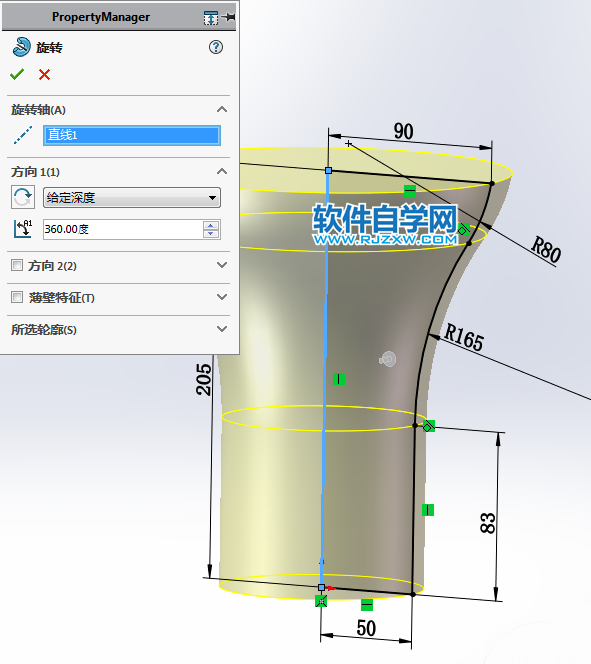

2.【旋转】。

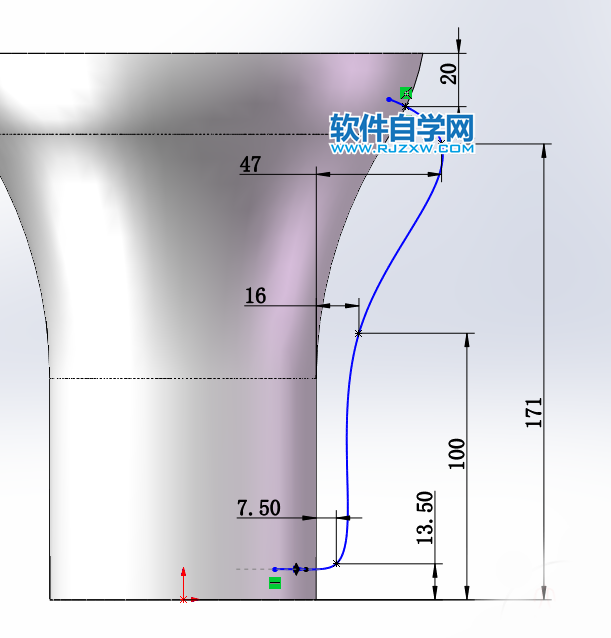

3.在【前视基准面】画样条曲线。

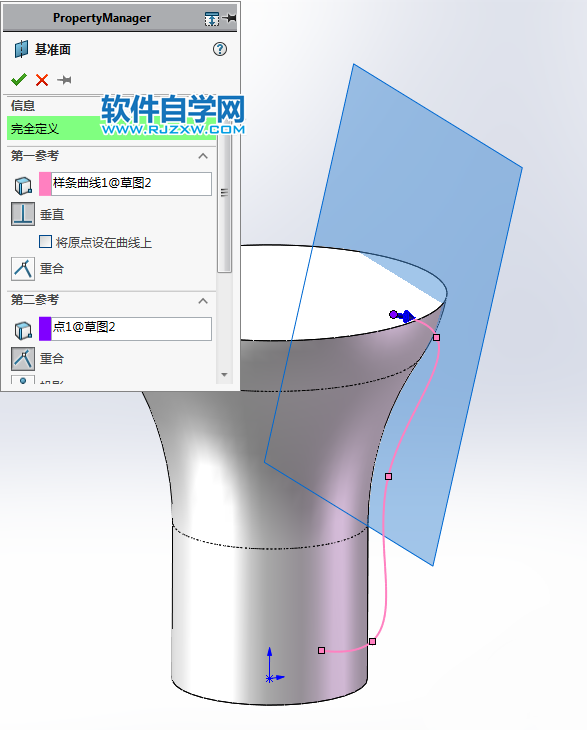

4.【基准面】参考：曲线和端点。

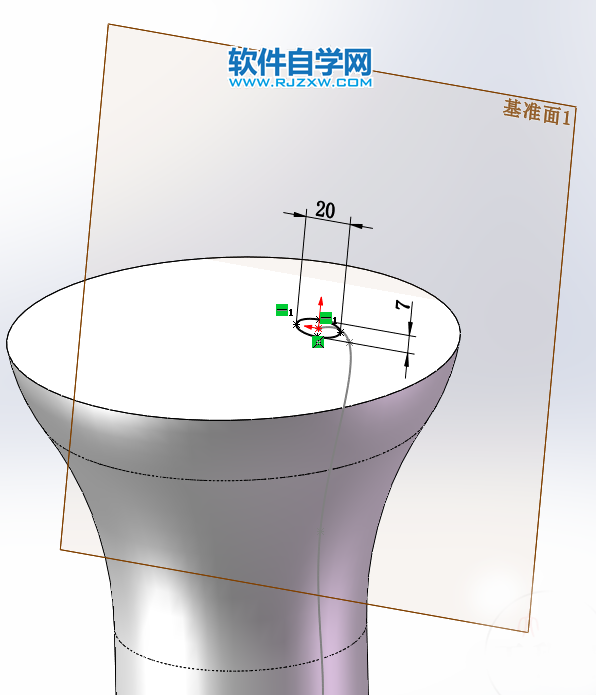

5.在【基准面1】上画椭圆。

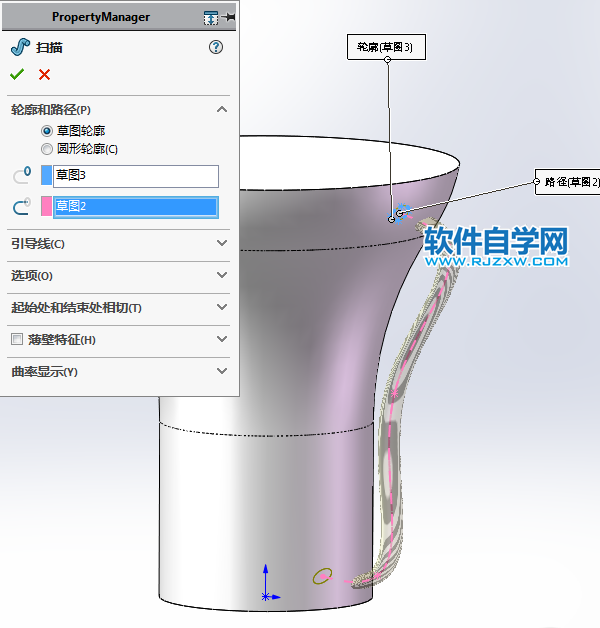

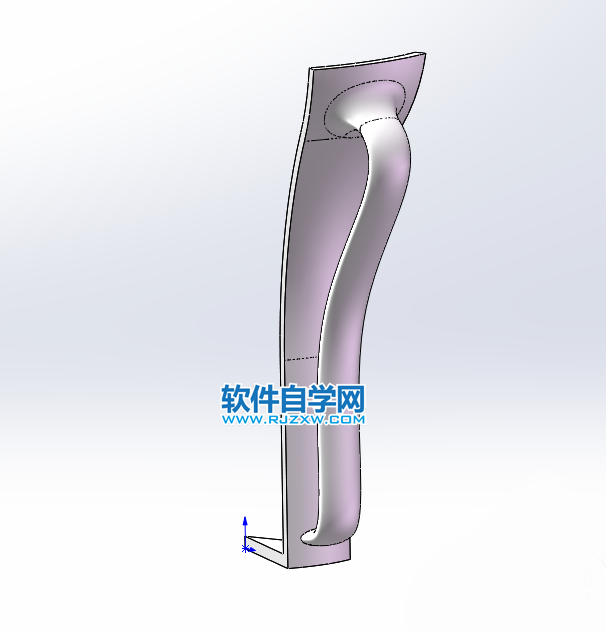

6.【扫描】。

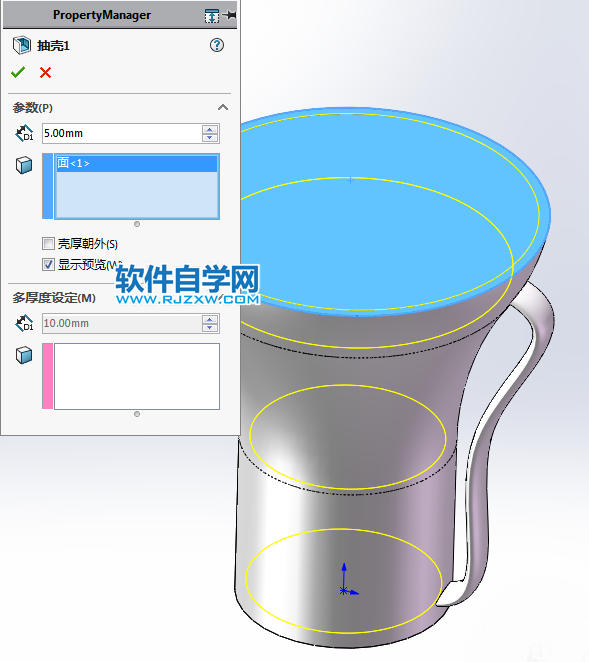

7.【抽壳】厚度：5 。

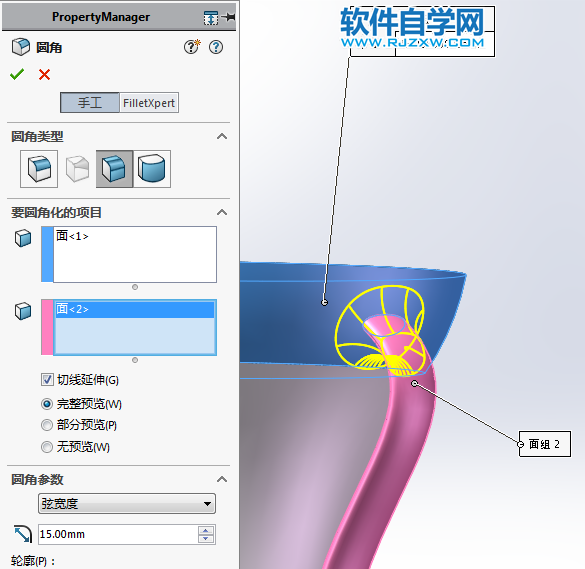

8.【圆角】面圆角，弦宽度：15 。

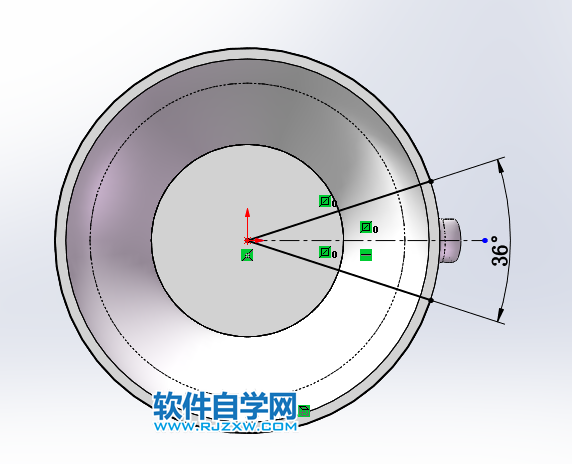

9.在【上视基准面】画草图。

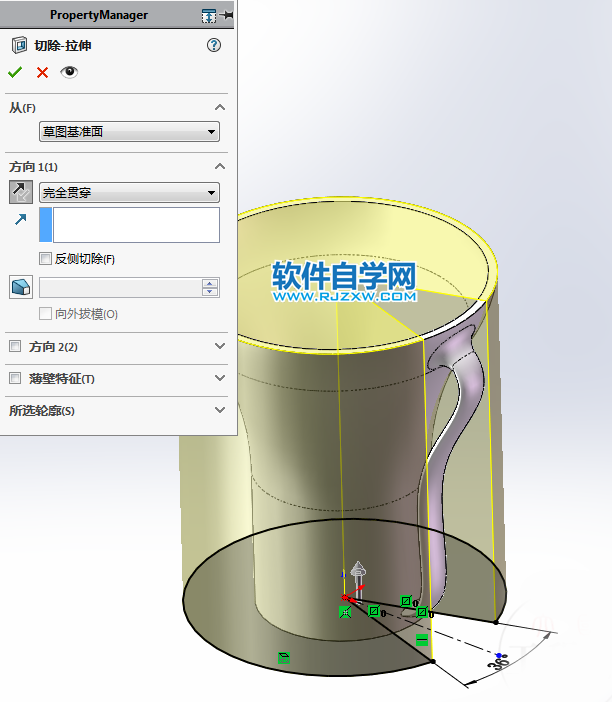

10.【拉伸相切】完全贯穿。

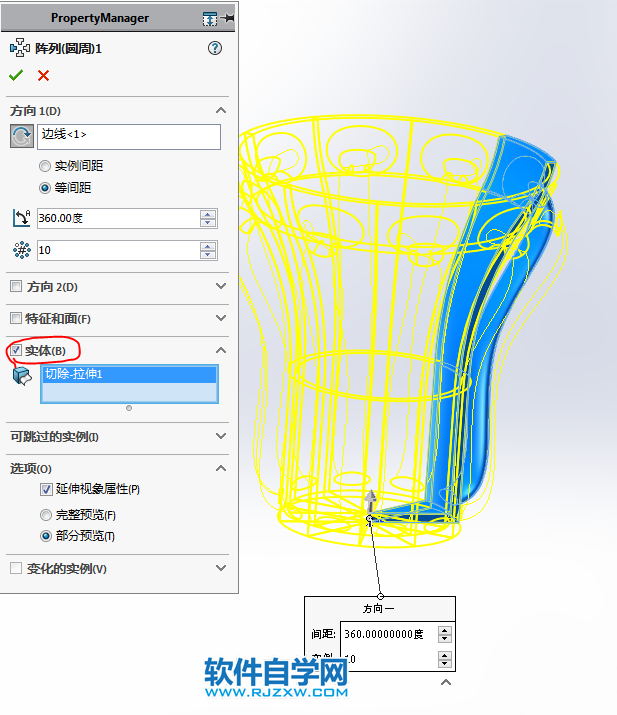

11.【圆周阵列】实体，数量：10个。

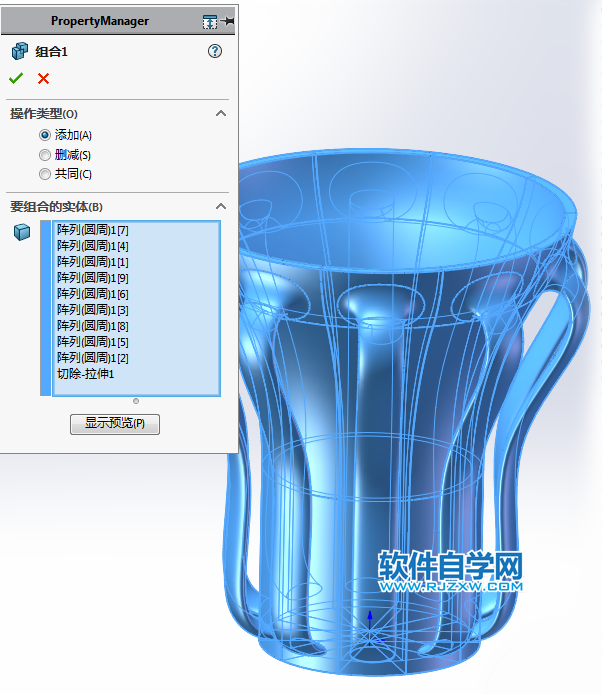

12.【组合】。（之所以切除之后再阵列，是因为面圆角无法阵列）

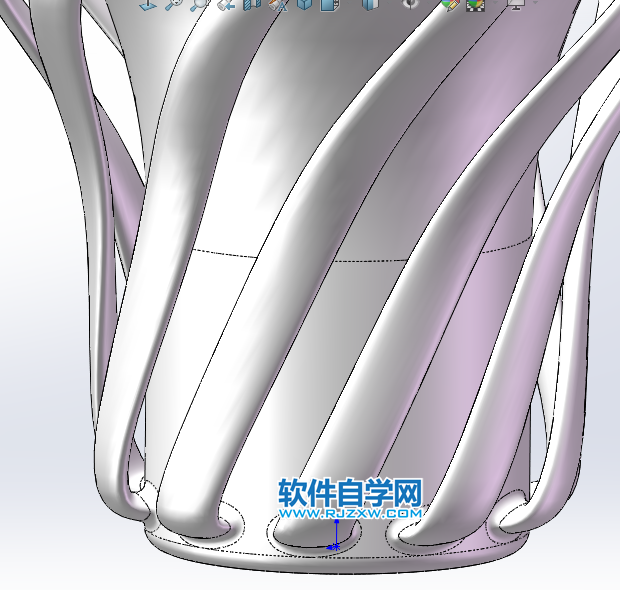

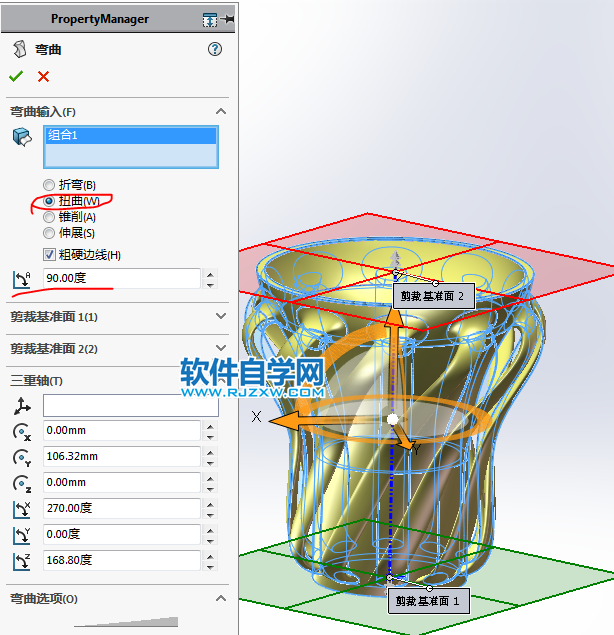

13.【弯曲】扭转：90度。

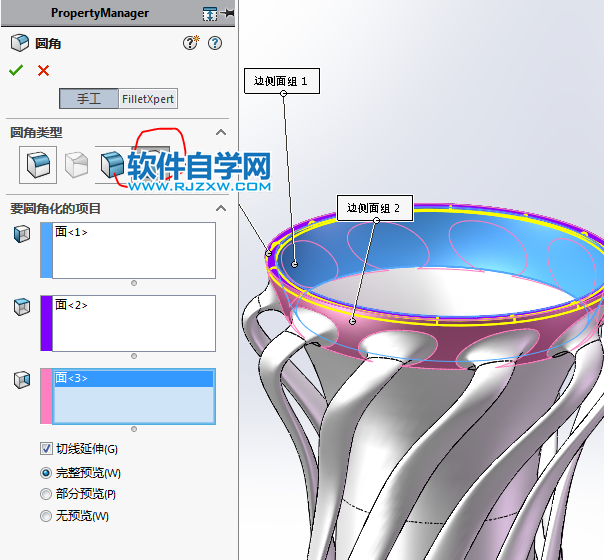

14.【圆角】完全圆角。

15.给底部和根部也添加圆，半径：5 。

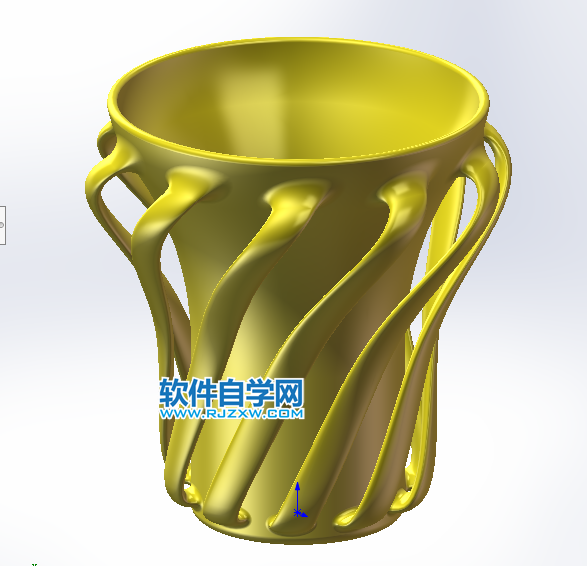

16.完成。
