效果图：

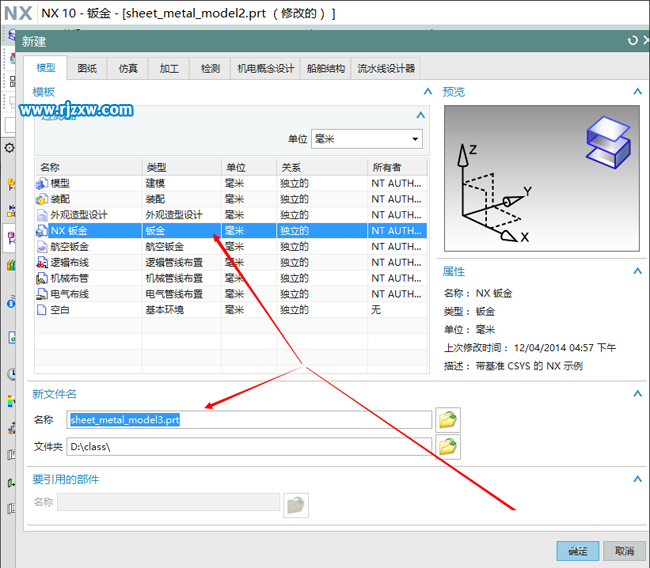

第1步、打开UG10.0软件，点击NX钣金，点击确定。

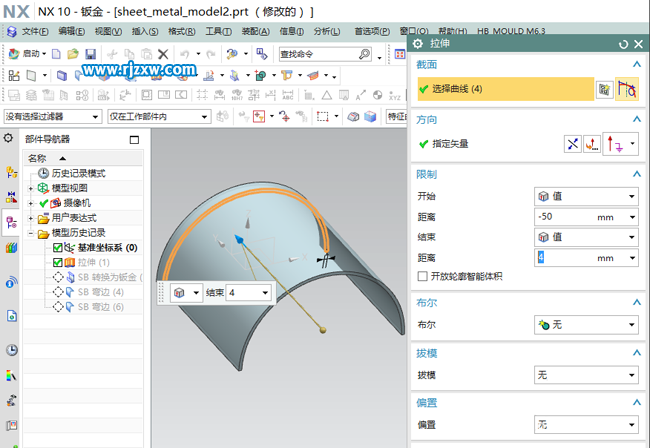

第2步、进入到钣金模块下，随意用拉伸命令绘制一个圆管型零件，然后点确定。

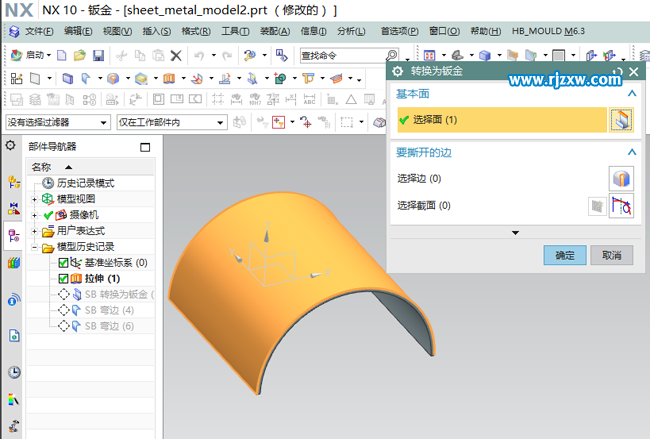

第3步、绘制的圆管不能直接对其进行钣金折弯，应先把其转换成钣金件。
第4步、为了查验是否已经把圆管型特征转换成钣金特征，

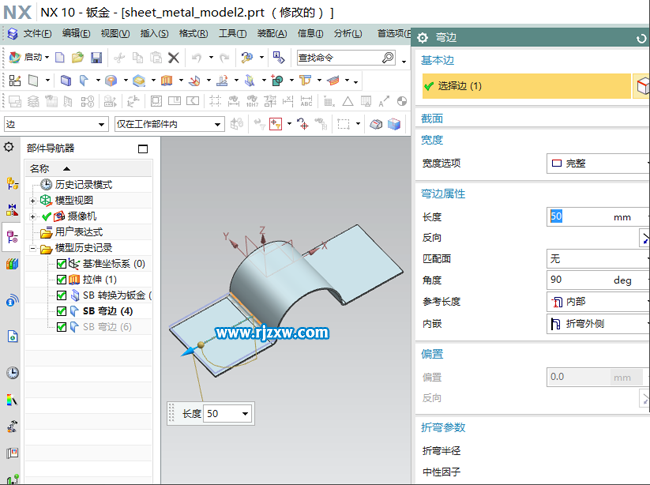

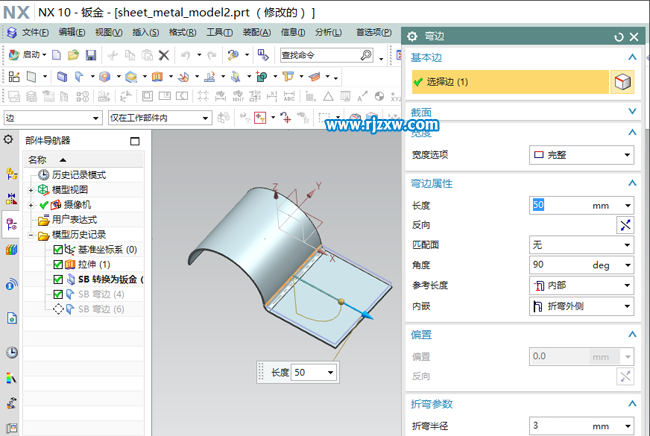

第5步、使用弯边命令来为其进行折弯；

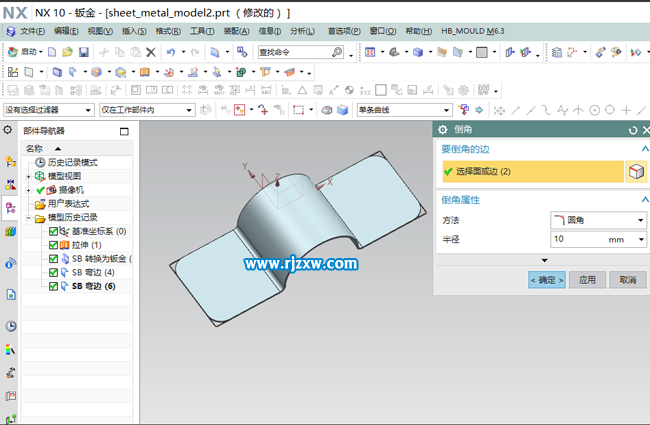

第6步、然后进行倒圆角处理。效果如下：

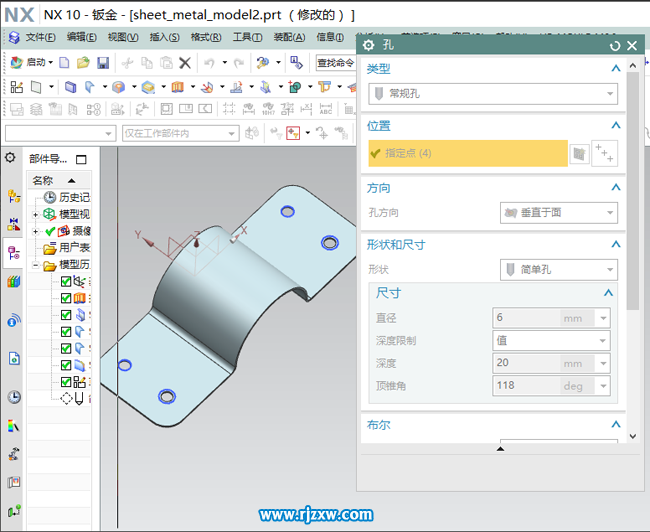

第7步、然后再进行打孔处理。
