solidworks2020草图3D中的尺寸

直线

1、在操作 3D 草图时，您可以按近似长度绘制直线，然后再标注尺寸。

2、通过选择两个点、一条直线或两条平行线，您可以添加一个长度尺寸。

3、通过选择三个点或两条直线，您可以添加一个角度尺寸。

圆弧

1、您可在 3D 空间中绘制圆弧，添加几何关系，并标注尺寸。

2、尺寸可存在于不同圆弧之间，如相同或不同 3D 草图基准面上的圆和三点圆弧。

基准面

您可在 3D 草图基准面之间添加角度尺寸。

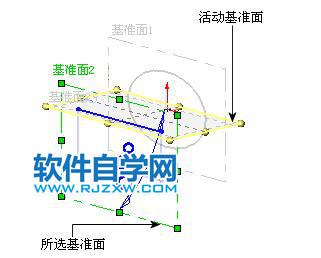

在 3D 草图基准面之间添加角度标注

欲在 3D 草图基准面之间添加角度尺寸：

1. 双击一 3D 草图基准面使之激活。
2. 用右键单击您项标注尺寸的 3D 草图基准面的边线，然后选择智能尺寸。
3. 在选择第二个基准面的同时，单击激活的基准面以添加尺寸。
