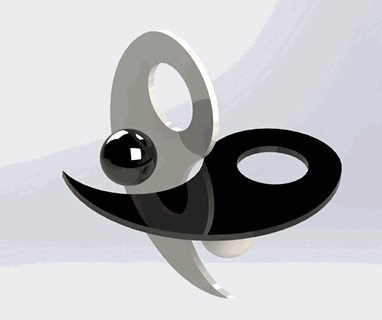

第1步、你看看太极仿真动画效果，
第2步、上视基准面，草绘图形如下：

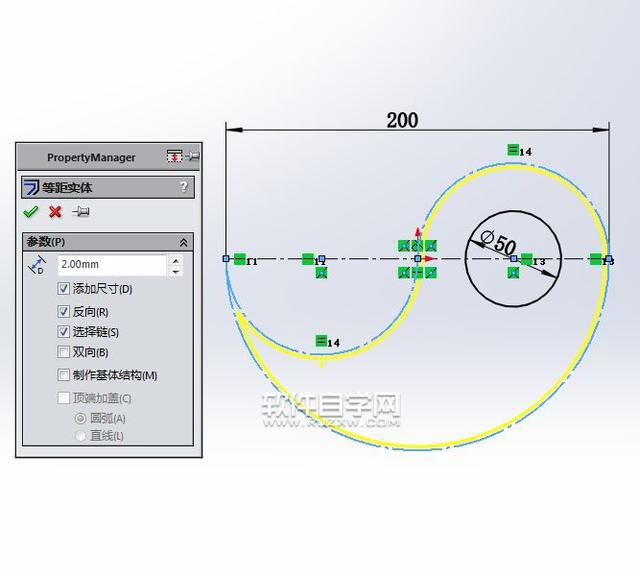

第3步、等距实体，距离2mm。

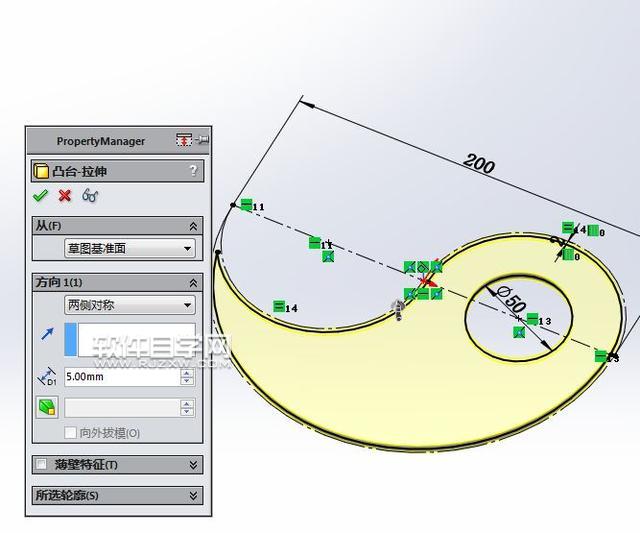

第4步、拉伸凸台，两侧对称5mm。

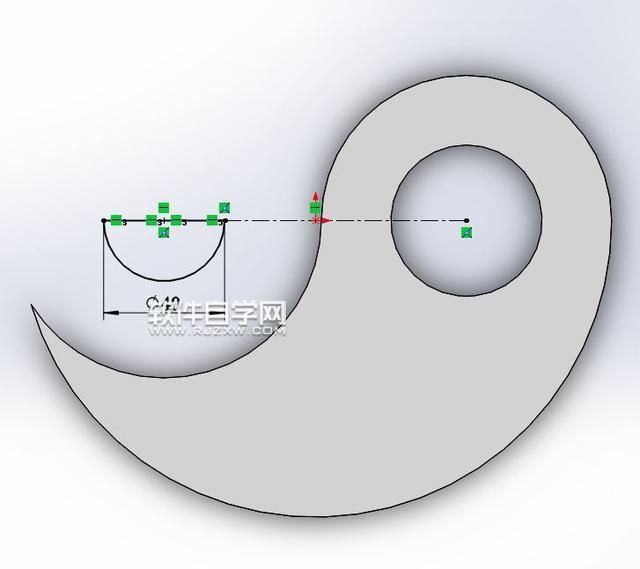

第5步、上视基准面，草绘半圆。

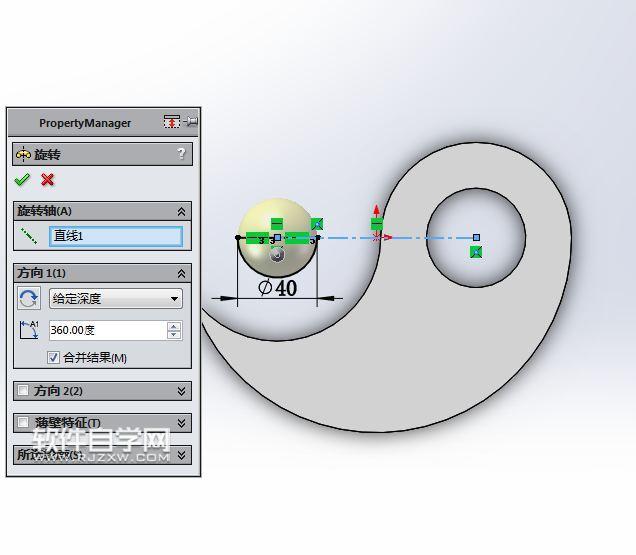

第6步、旋转设置。

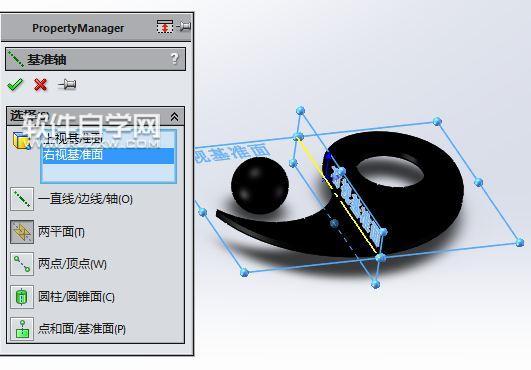

第7步、新建基准轴，选择：上视基准面和右视基准面。（下面3个基准轴在装配体里配合使用。）

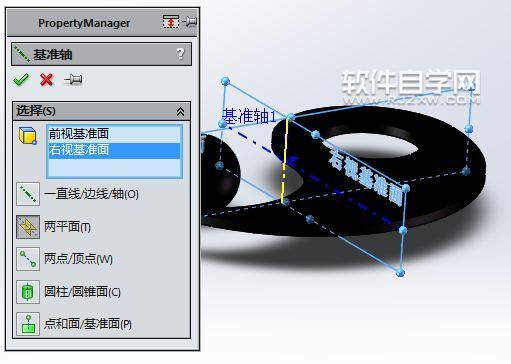

第8步、新建基准轴，选择：前视基准面和右视基准面。

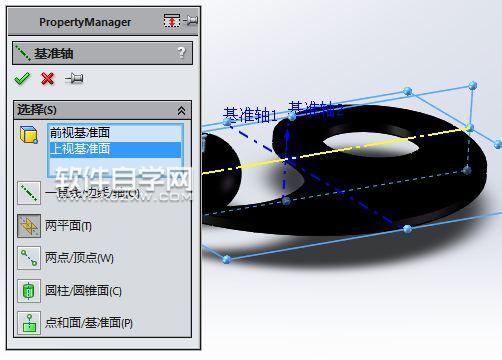

第9步、新建基准轴，选择：上视基准面和前视基准面。
SolidWorks制作太极仿真动画
