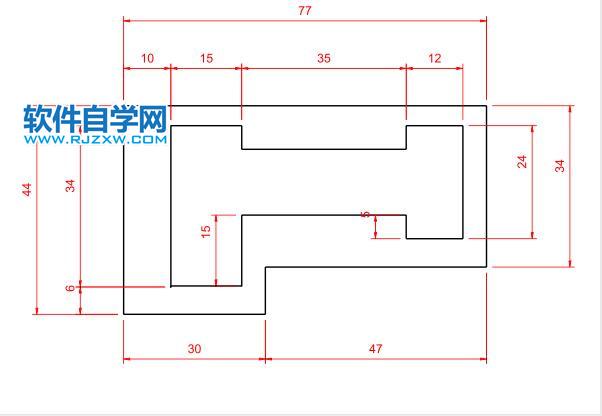

草图效果图：

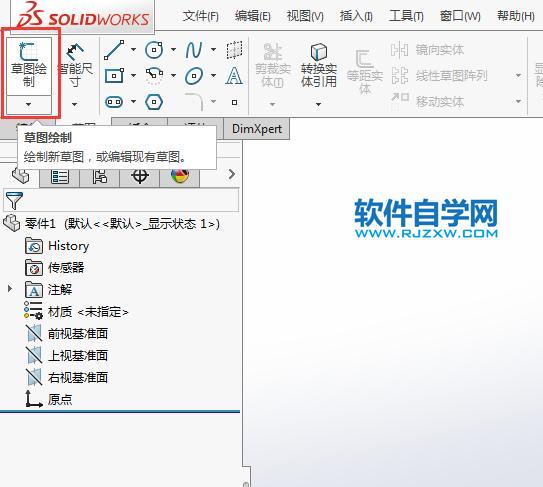

1、打开solidworks2016软件，新建零件，点击草图绘制。

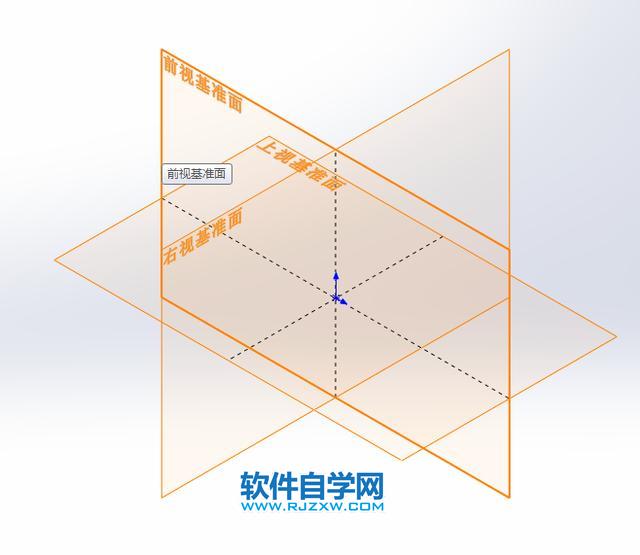

2、选择一个基准面，在这里我们选择前视基准面绘制草图。

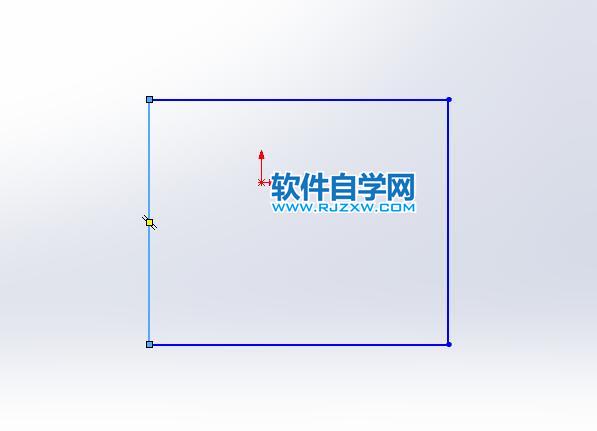

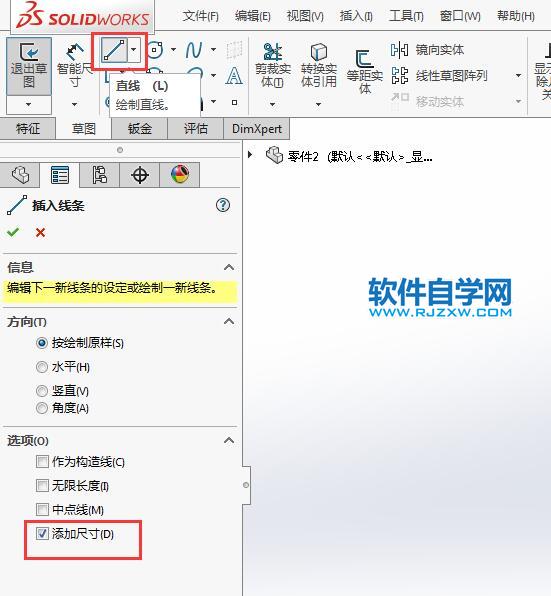

3、点击直线工具，把左下角的添加尺寸给取消。

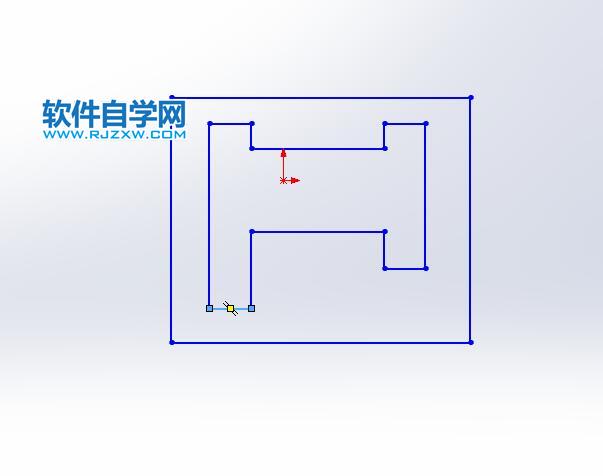

4、绘制一个大些50x80左右的矩形出来。

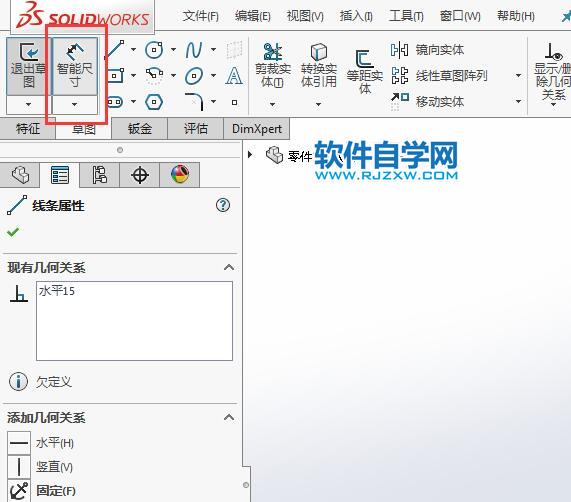

5、然后在矩形里面绘制下面的图形出来。
6、然后点击智能尺寸。

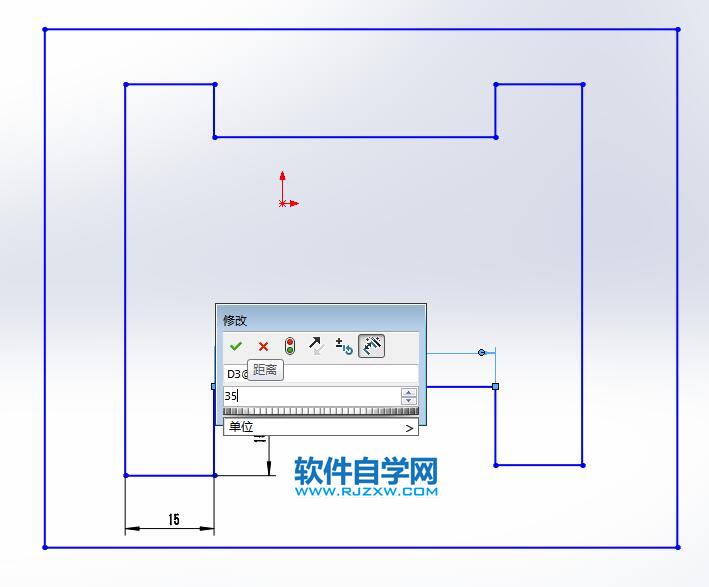

7、给图形进行标注，标出一个出来时，进行修改你要的尺寸。

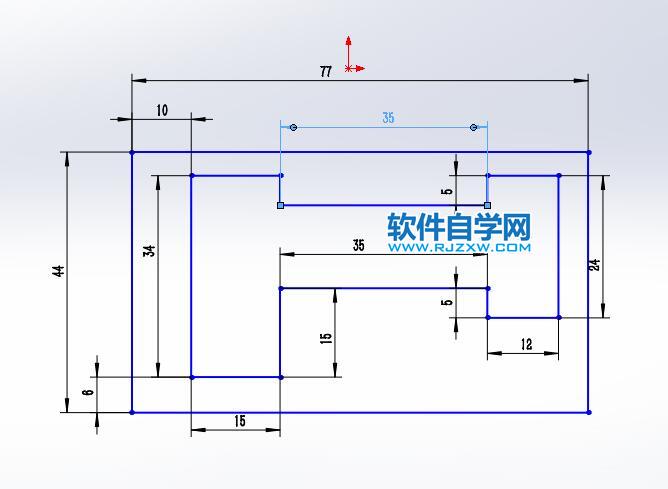

8、然后图形就会跟根你指定的尺寸进行修改。
Solidworks智能尺寸修改指定草图
