SolidWorks画一根丝杠

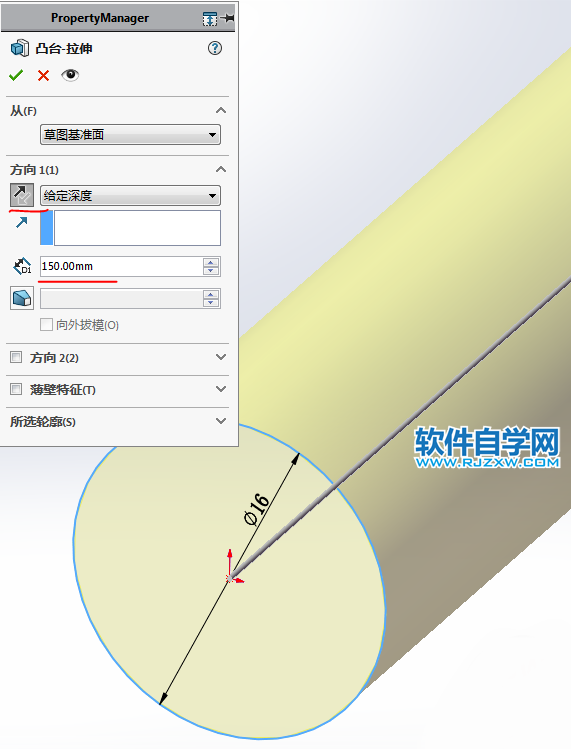

1.【拉伸凸台】在【前视基准面】画一个圆，直径：16 ，给定深度：150 ，反向。

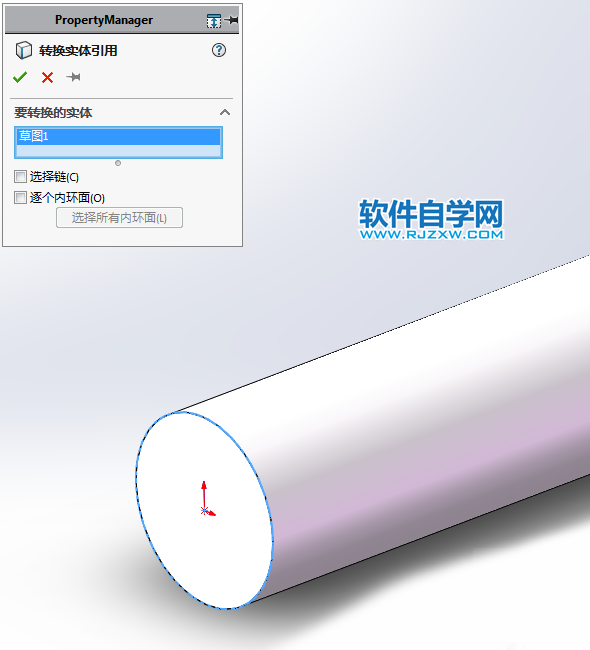

2.还是在【前视基准面】草绘图形，【转换实体引用】圆。

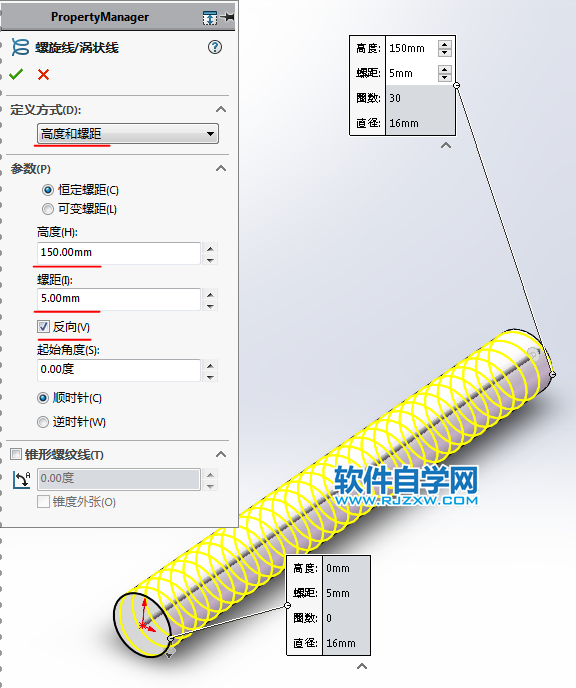

3.【螺旋线】高度和螺距，高度：150 ，螺距：5 。

4.【基准面】参考：螺旋线和端点。

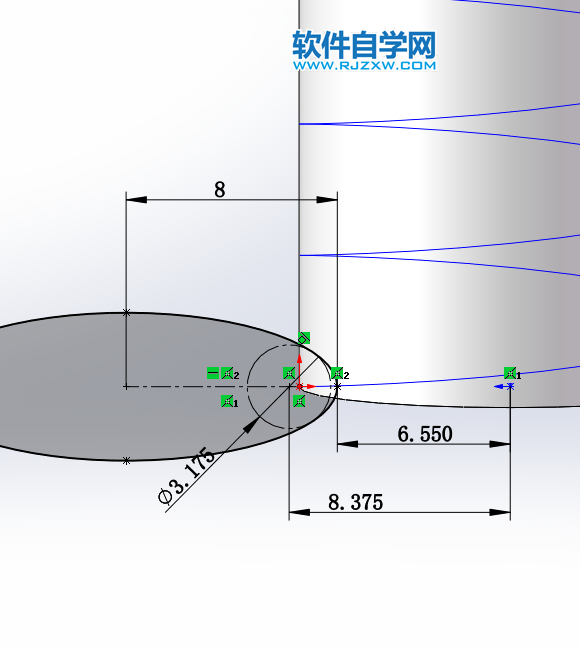

5.在【基准面1】上草绘图形，画：圆、椭圆，添加相切。

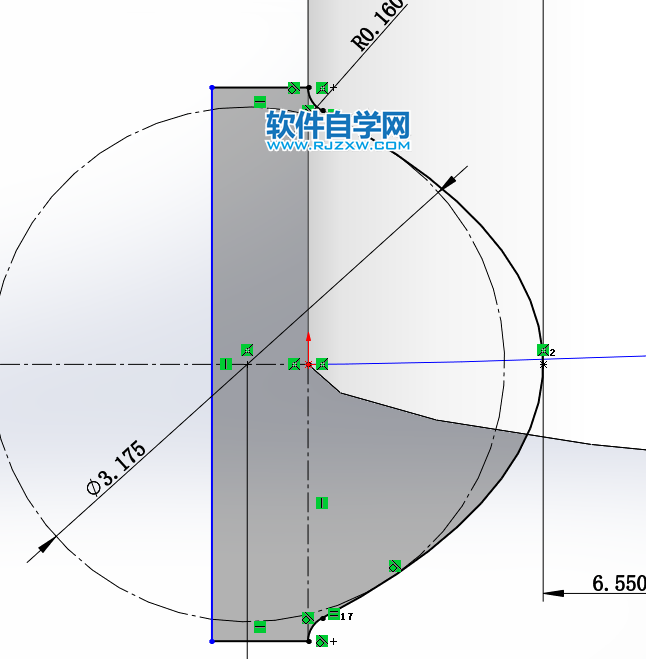

5-1.画两个圆角，剪裁椭圆。（画圆角时边线总是选不中，目前只能退出草绘，再重新进入草图，才能选中；或者：【转换实体引用边线】，方便选择边线）

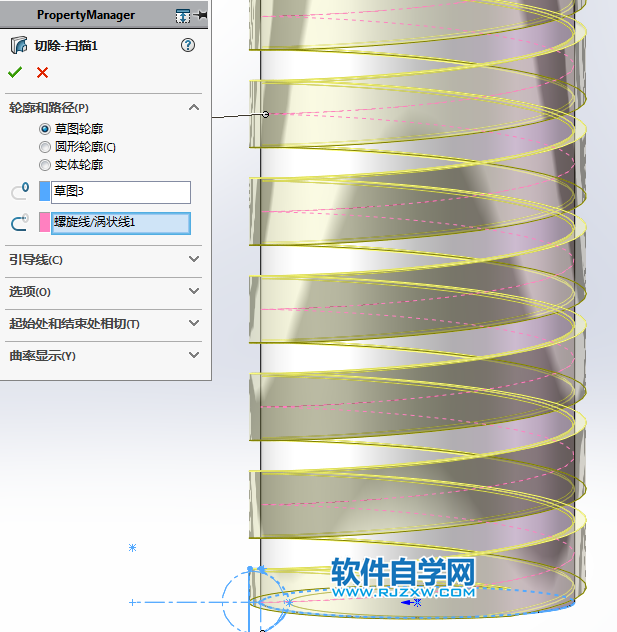

6.【扫描切除】轮廓：椭圆，路径：螺旋线。
