第1步、这里我们需要在板后0.5的零件上冲一个直径4，深度1.5的小窝。
第2步、建立一个拉伸凸台，比冲窝的尺寸大一些就可以了，然后在凸台上把小窝做出来，根部倒圆角。切记：圆角必须大于零件的板厚。

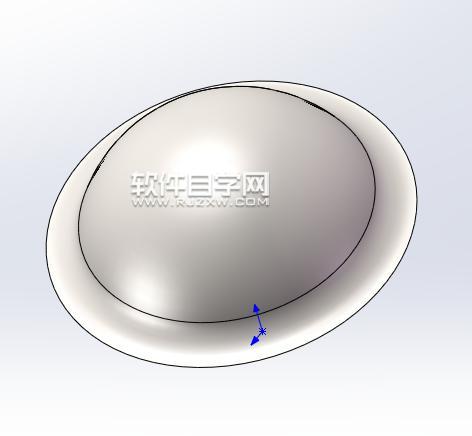

第3步、倒好圆角后，切除凸台就可以了。

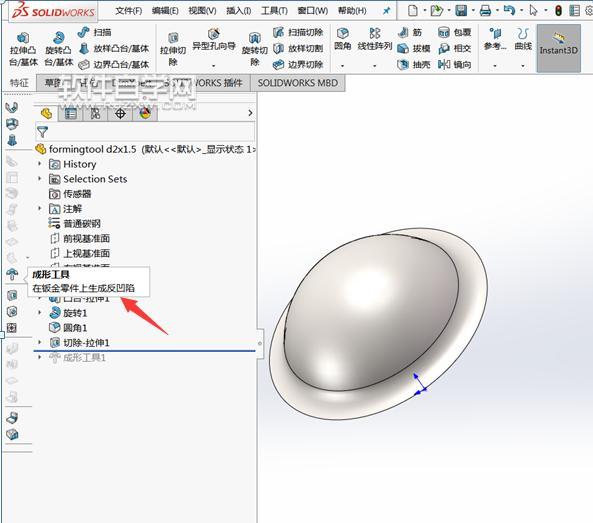

第4步、构建成型工具。点击钣金工具栏的“成型工具”工具按钮。

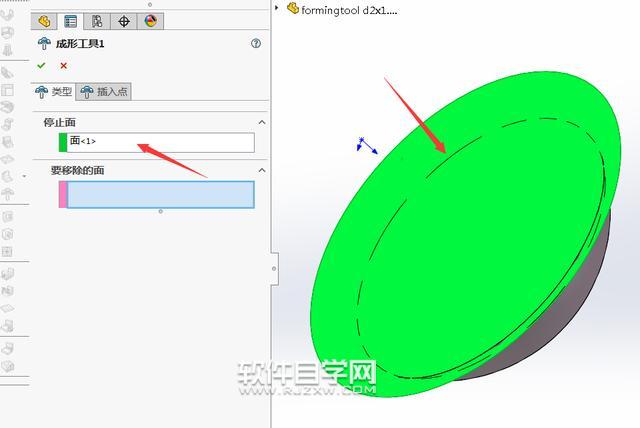

第5步、指定底面为停止面。

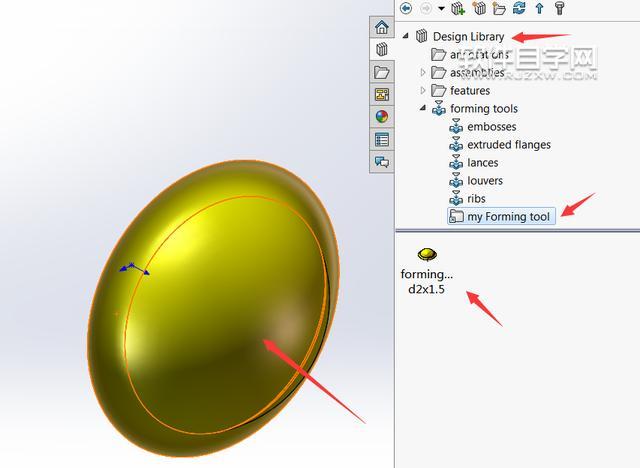

第6步、成型工具的插入点默认为停止面几何中心，这里不用修改。点击“确定”后成型工具建立完成。然后将建好的成型工具添加到设计库的成型工具库里面。

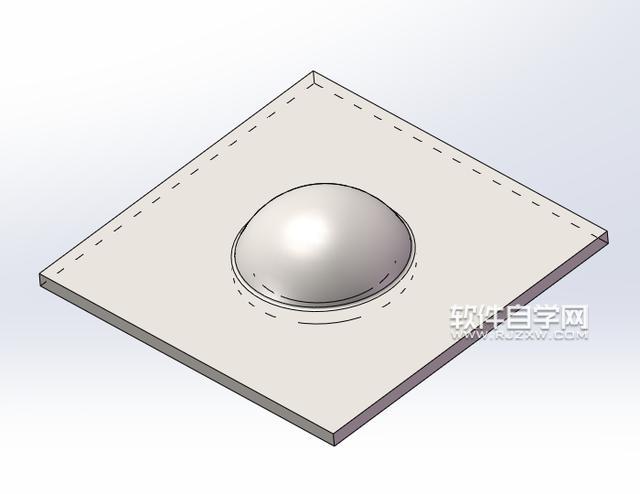

第7步、将成型工具拖到零件中，指定零件上的停止面，就可以了。

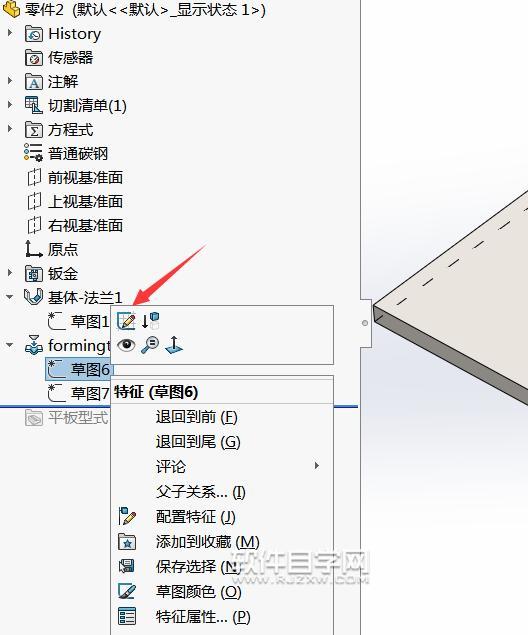

第8步、可以通过草图修改成型工具在零件上的位置。
