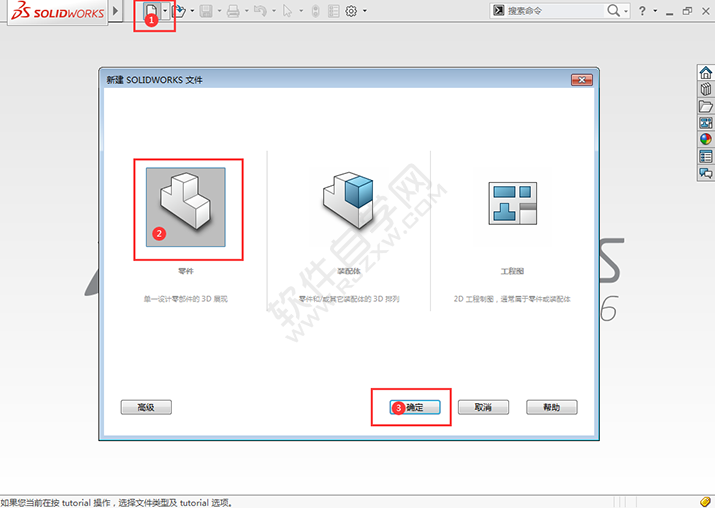

1、打开SW2016软件，点击新建图标，点击零件，点击确定。效果如下：

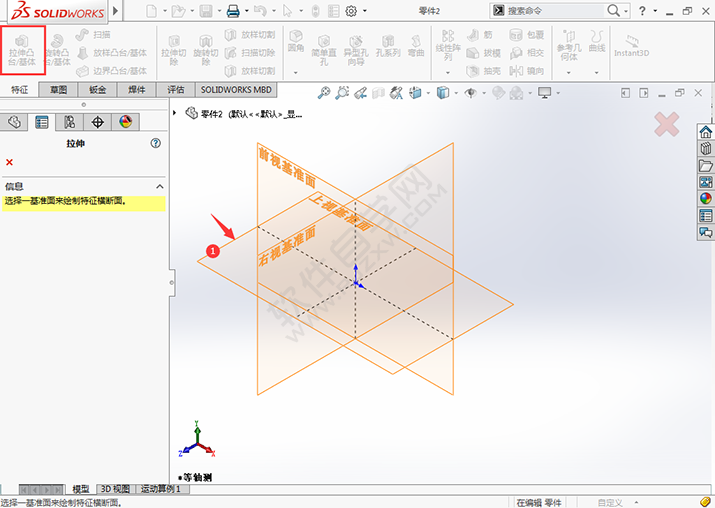

2、选择上视基准面，就可以绘草图了。

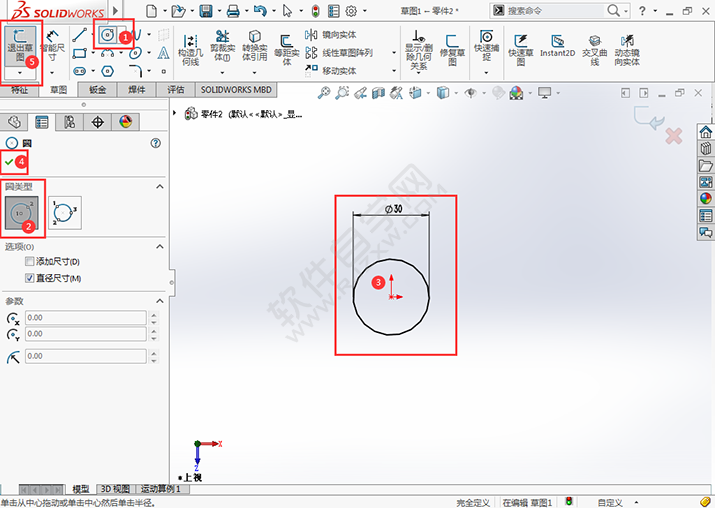

3、点击圆工具，绘制一个30大小的圆，点击退出草图。

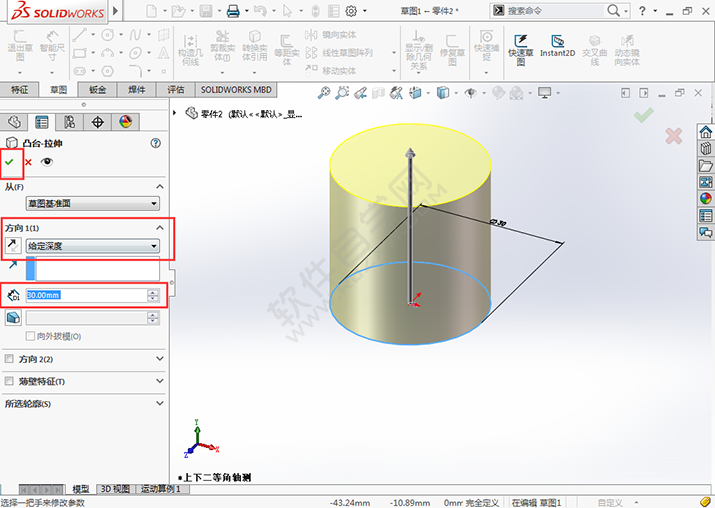

4、设置凸台拉伸厚度10mm，点击确定。

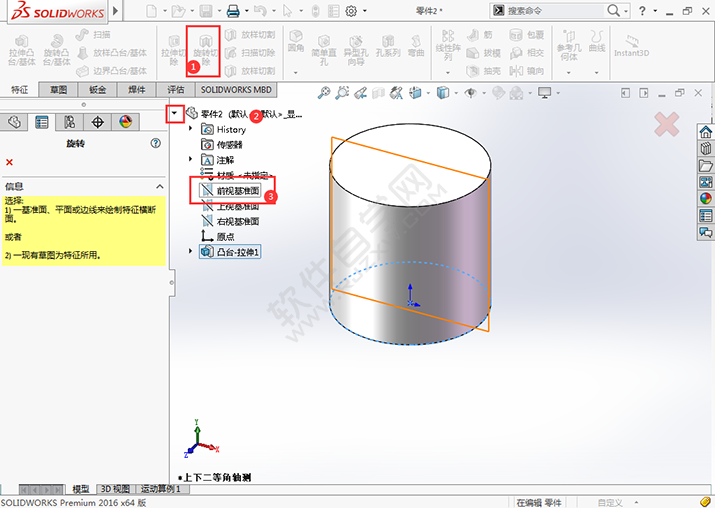

5、点击前视基准面，开始绘制草图。效果如下：

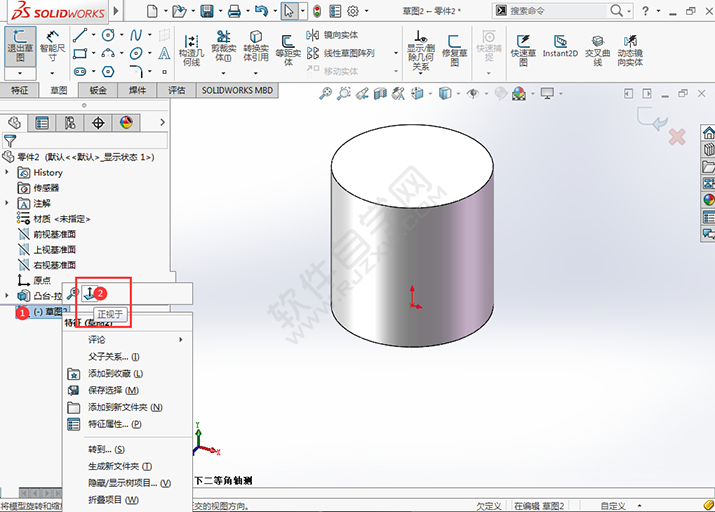

6、右击草图，点击正视于。效果如下：

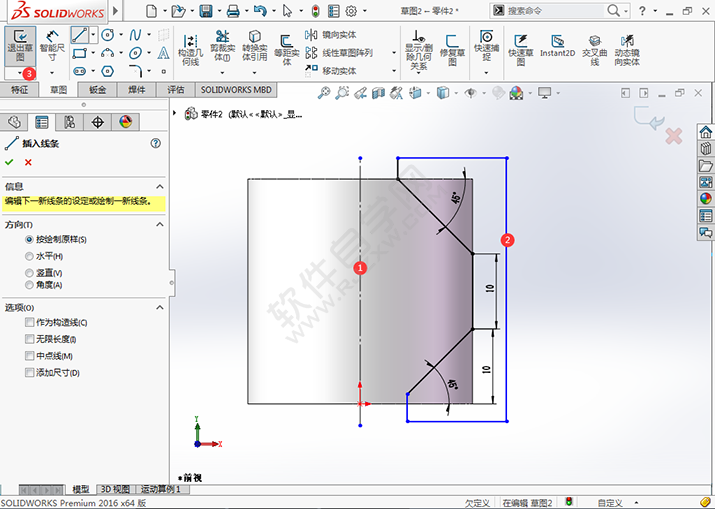

7、然后绘制下面的草图，点击退出草图。效果如下：
8、设置旋转角度，选择直线为旋转轴。效果如下：

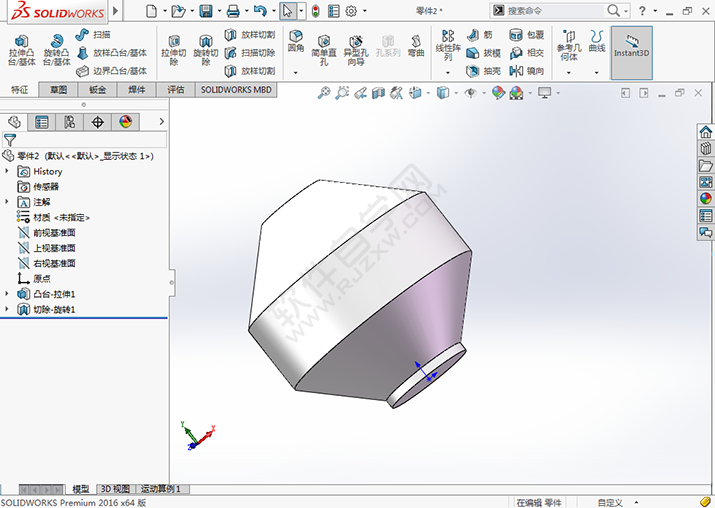

9、这样旋转切除就完成了。
sw旋转切除的用法
