SolidWorks画一个手镯

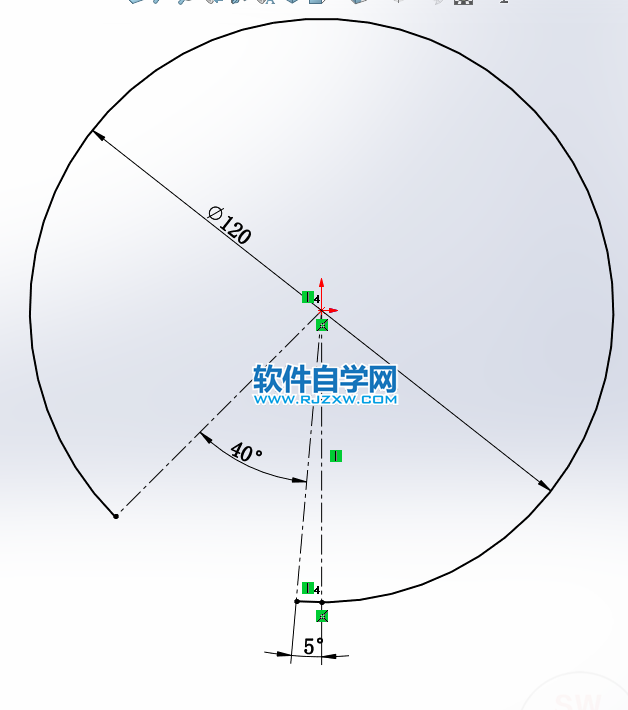

1.在【上视基准面】画圆，剪裁一个40度的豁口。

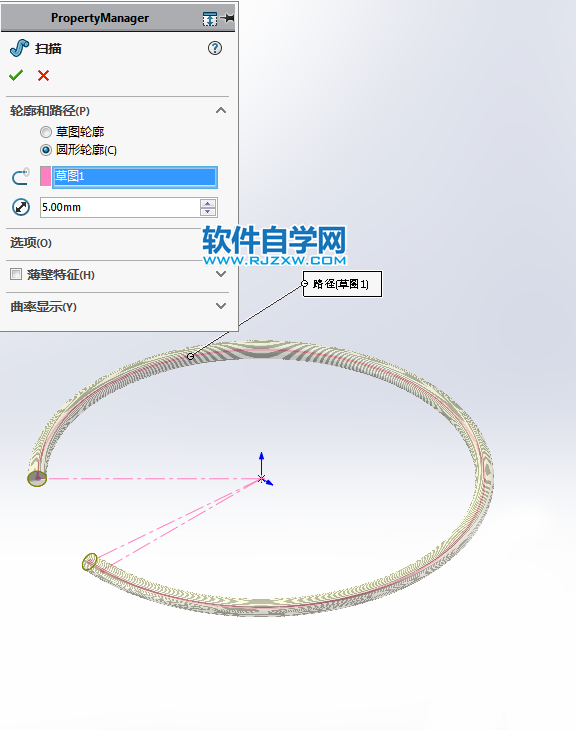

2.【扫描】圆形轮廓，直径：5 。

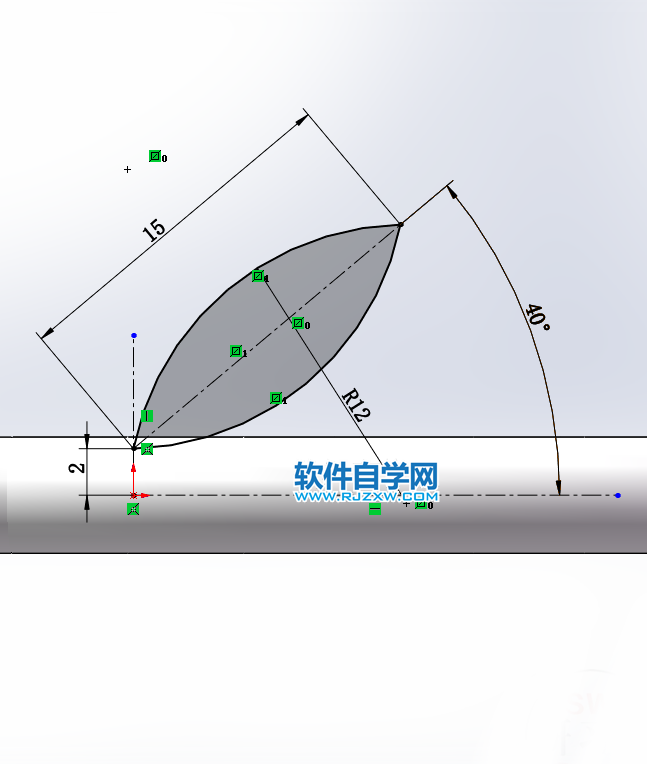

3.在【前视基准面】画圆弧。

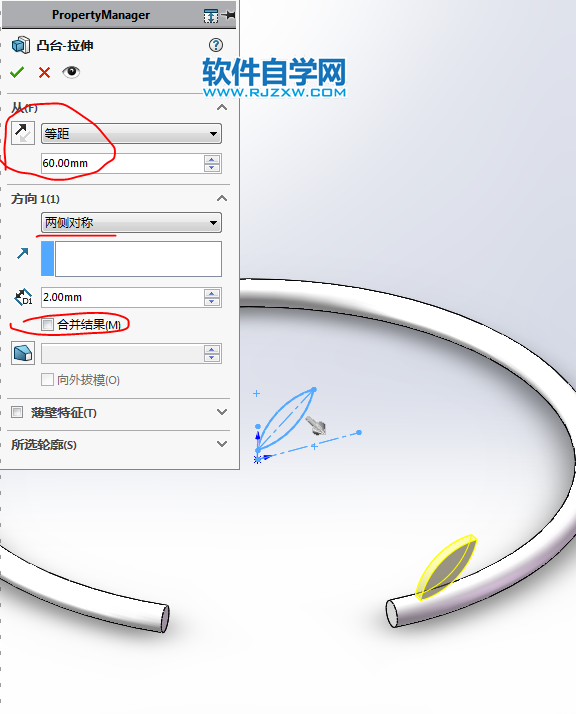

4.【拉伸凸台】等距：60 ，两侧对称：2 ，去掉：合并结果。

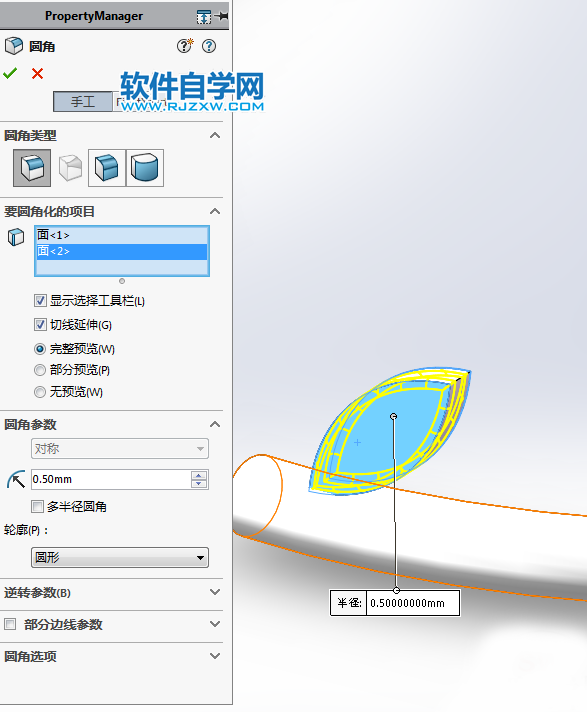

5.【圆角】半径：0.25 。

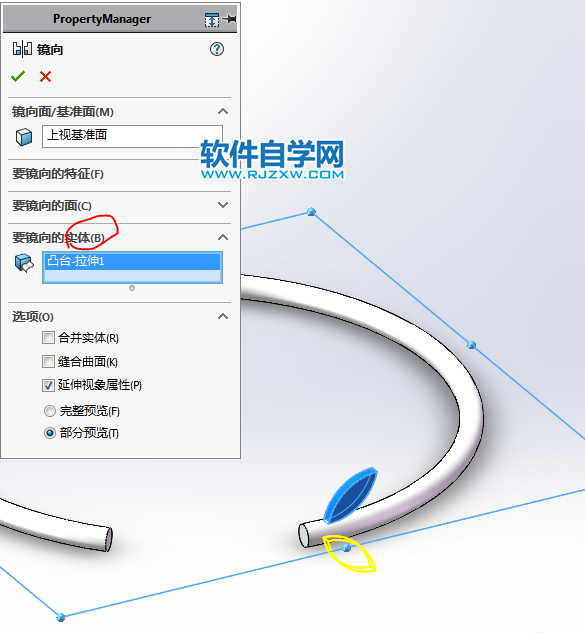

6.【镜像】实体。

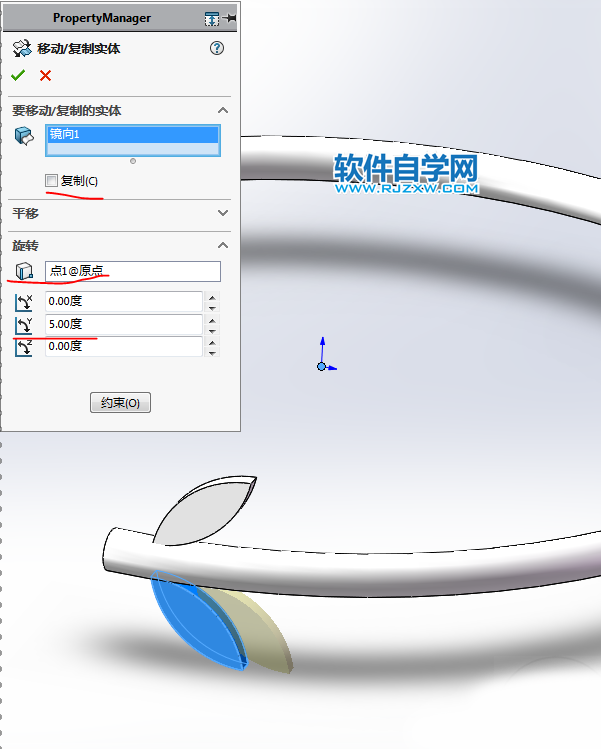

7.【移动/复制实体】不复制，旋转点：原点；Y轴：5度。

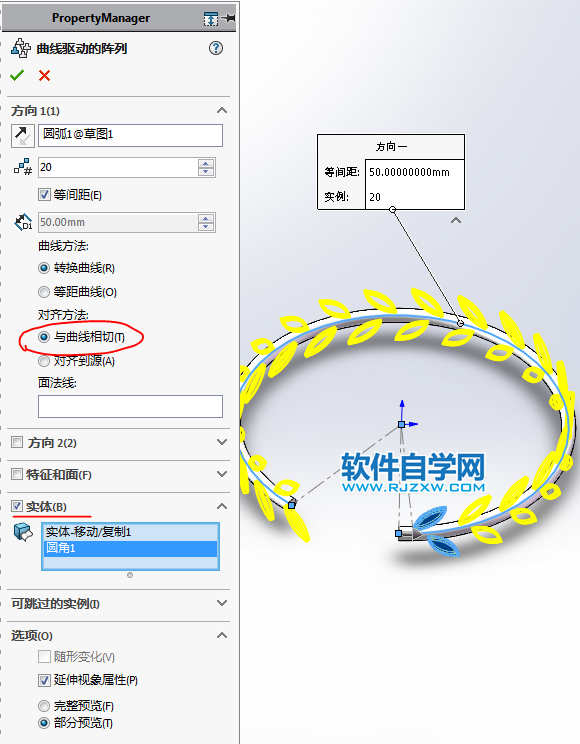

8.【曲线驱动的阵列】方向：第一步的圆 ；数量：20个 ；对齐方法：与曲线相切。

9.【圆顶】另一侧相同。

10.完成。
