制作复杂工程图符号库

以焊接符号为例制作带引线和分组的工程图符号库，软件环境Proe5.0完成的效果如图1。如果有些步骤不明白请参考：制作简单的Proe工程图符号库

图1

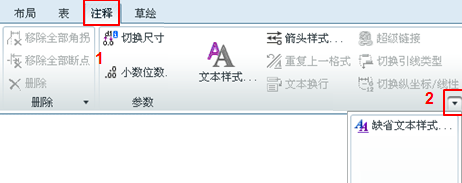

1）进入工程图模块，选择“注释”菜单栏并在“文本样式”中选择“符号库”，如图2。

图2  Pro/E5.0操作界面

2）定义新的符号库输入名称，并绘制图3标号3处的图元。

图3

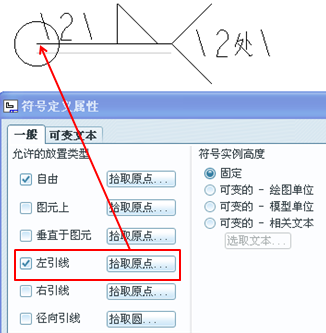

3）——在符号属性中设置“左引线”并拾取图4中线段端点原点。

图4

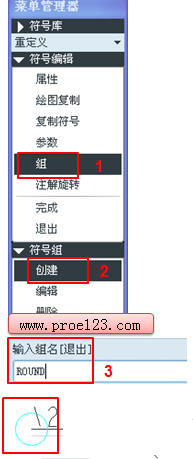

4）——在符号编辑菜单管理器中点选“组”->“创建”->输入组名称->选择圆周焊符号的圆圈，如图5

图5

5）这样参照 制作简单的Proe工程图符号库 对刚创建的符号库进行保存。
