SolidWorks怎么设计愤怒的小鸟模型

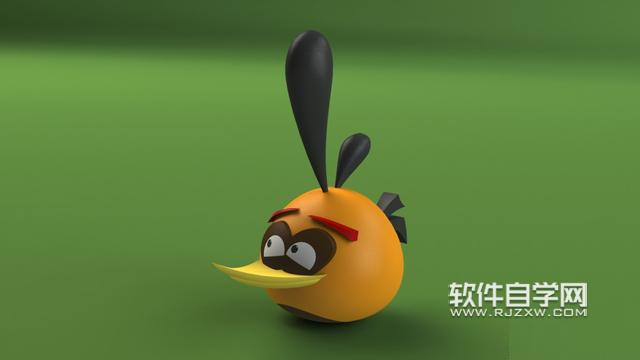

第1步、先看看SolidWorks设计好的愤怒小鸟

第2步、打开SW软件，进入前视基准面，草绘下面图形。

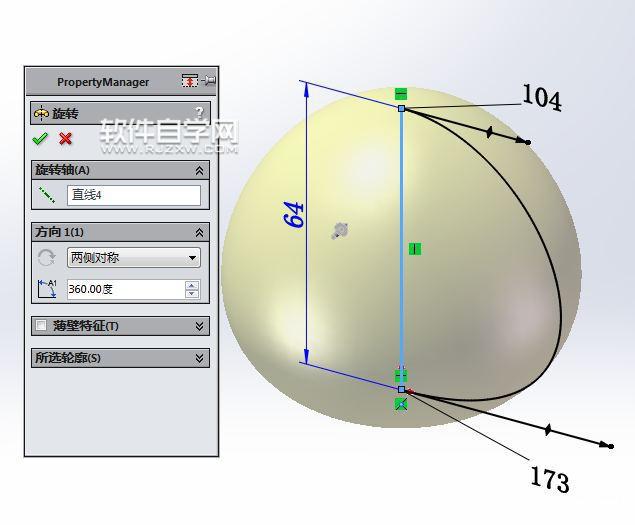

第3步、然后进行入旋转设置，旋转成实体对象。

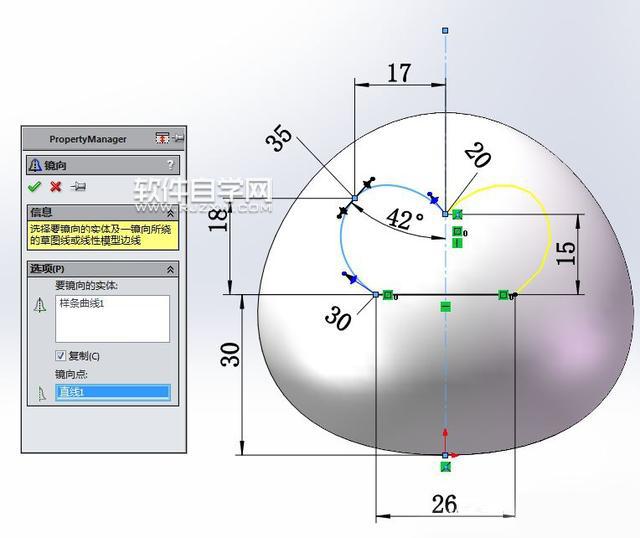

第4步、然后再进入前视基准面，草绘样条曲线下面的图形出来。

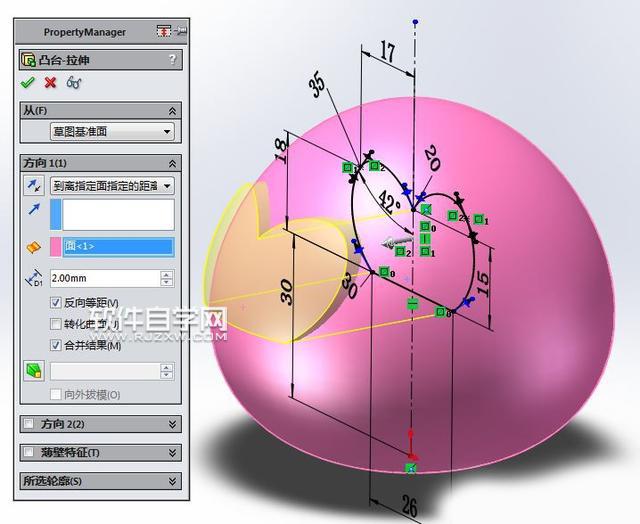

第5步、然后再进入拉伸凸台设置，到离指定面指定的距离，粉色面，距离2mm，反向等距。

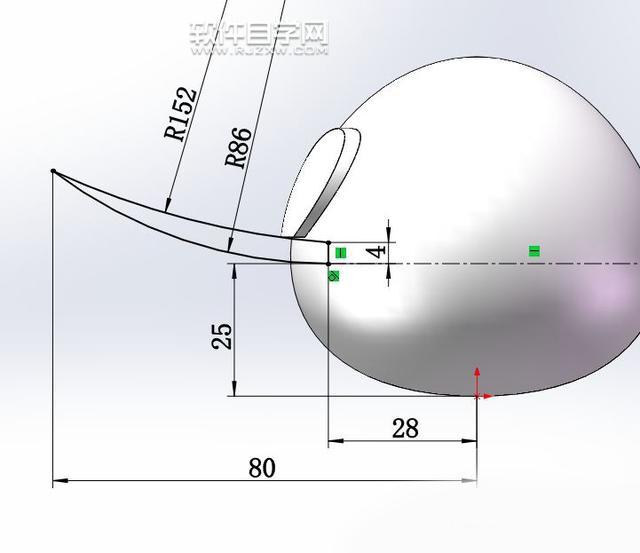

第6步、然后再进入右视基准面，草绘下面的尺寸样条曲线。（放样轮廓）

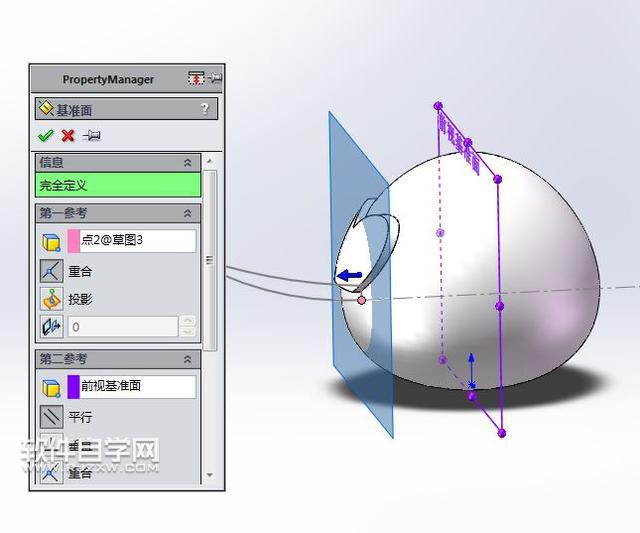

第7步、新建基准面。参考粉色点和前视基准面。

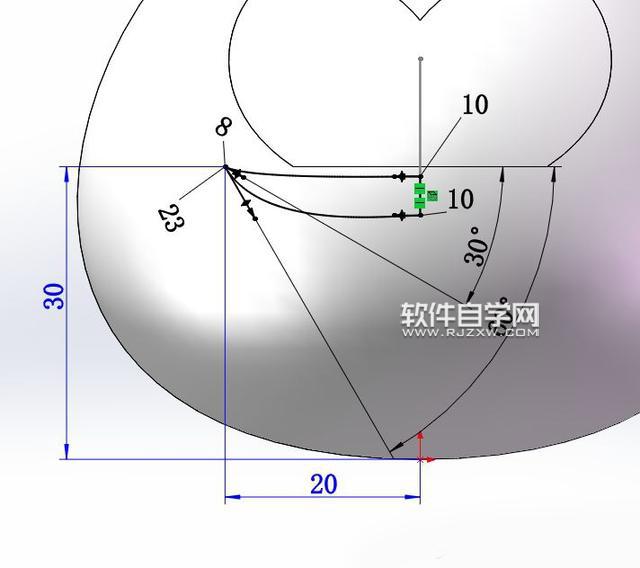

第8步、在上一步的基准面上草绘样条曲线，竖直线是转换实体引用第五步的长度4mm。（放样轮廓）
