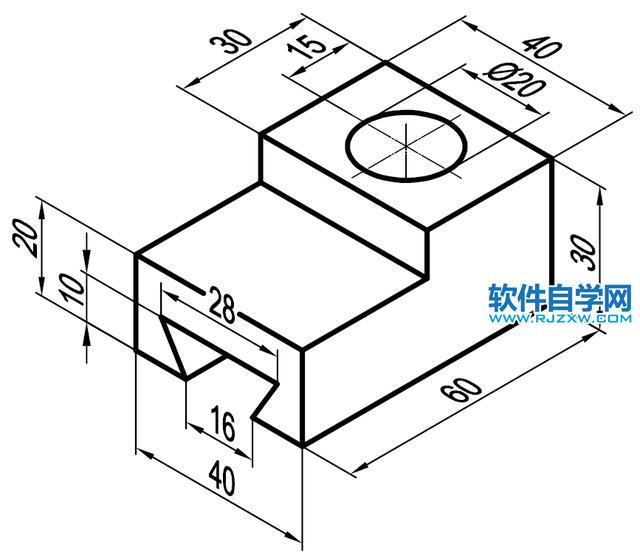

效果图尺寸如下：

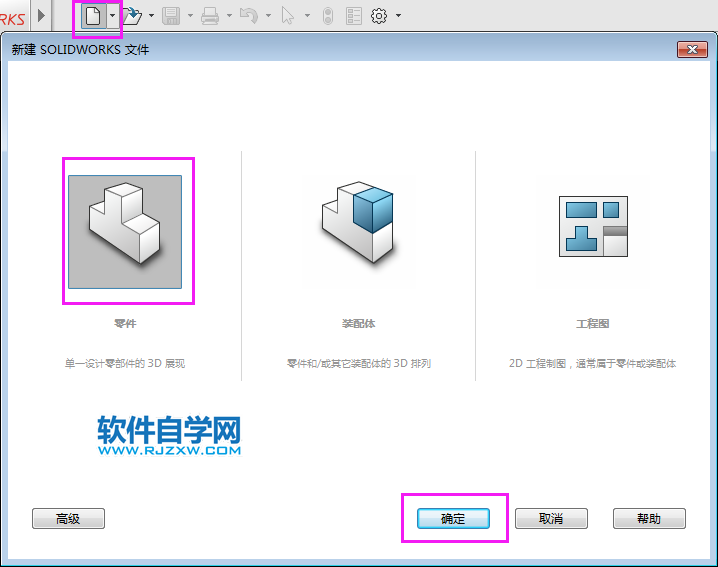

1、打开solidworks软件，点击建新--零件--确定。

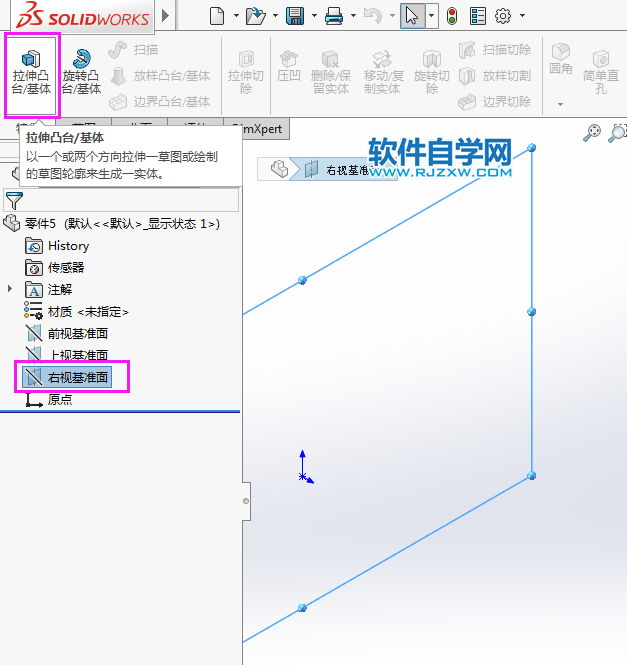

2、点击右视基准面，点击特征--拉伸凸台/基体。
3、按住ctrl+5，进入右视基准面平面。绘制下面的草图出来，效果如下：
4、然后退出草图，设置方向：两侧对称，参数为40mm。

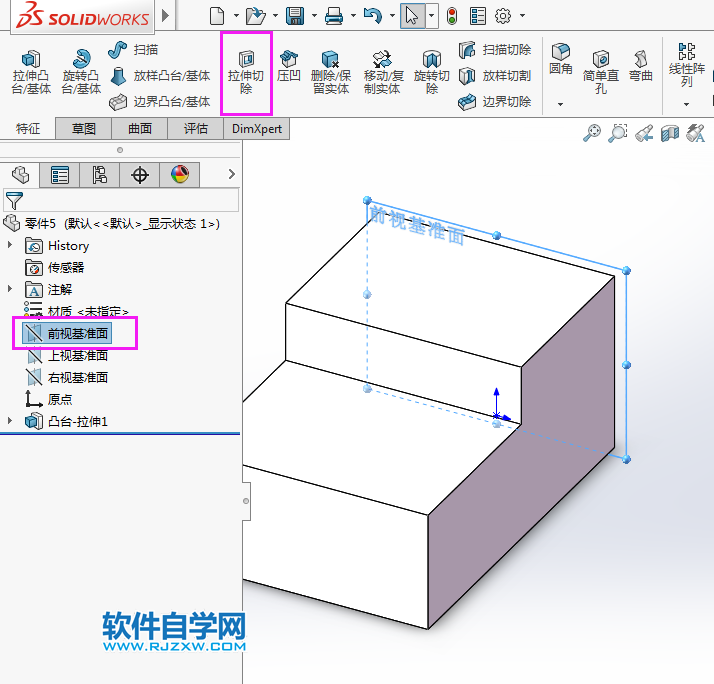

5、然后再点击前视基准面，点击特征--拉伸切除。

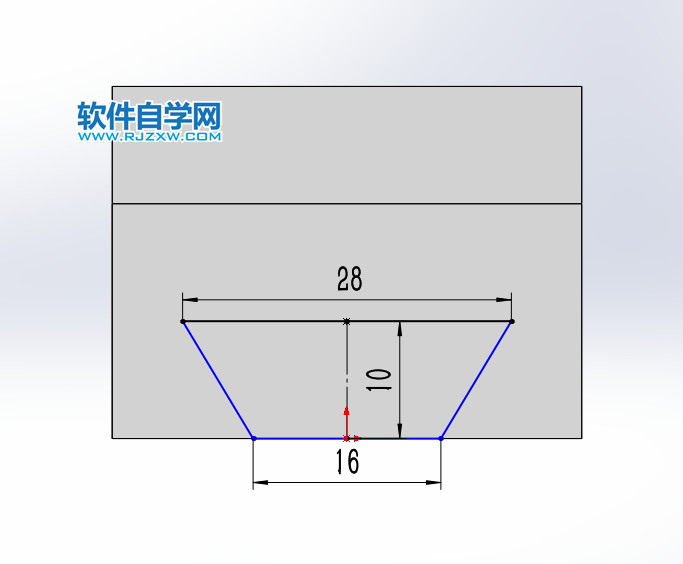

6、按ctrl+1,进入前视基准面。然后绘制下面的草图出来，效果如下：

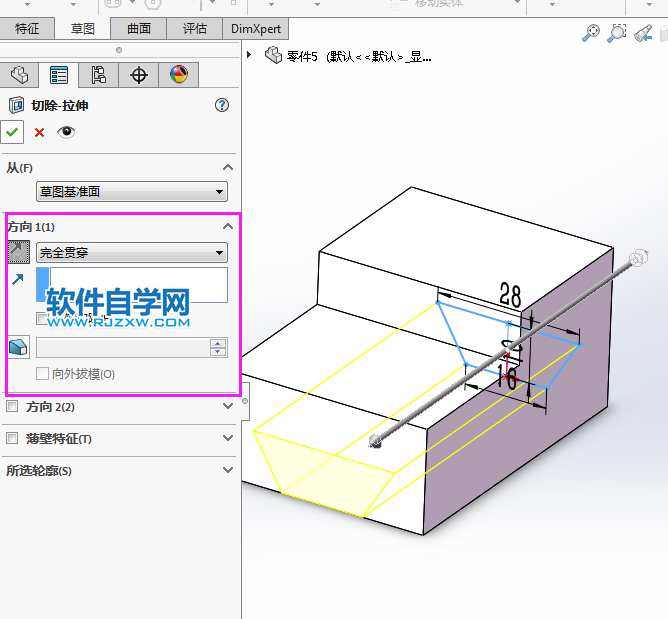

7、然后退出草图，方向设置：完全贯穿。效果如下：

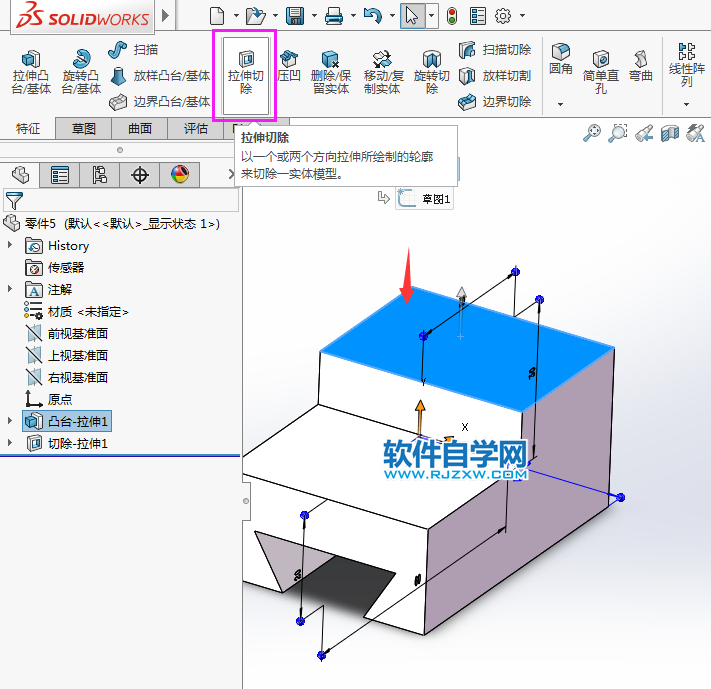

8、然后选择实体的面，点击拉伸切除。效果如下：

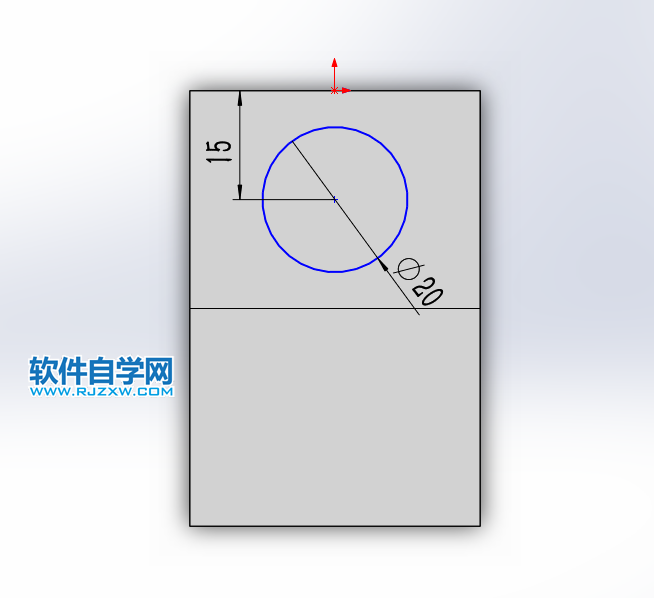

9、然后绘制一个直径为20mm的圆出来，并标好尺寸。

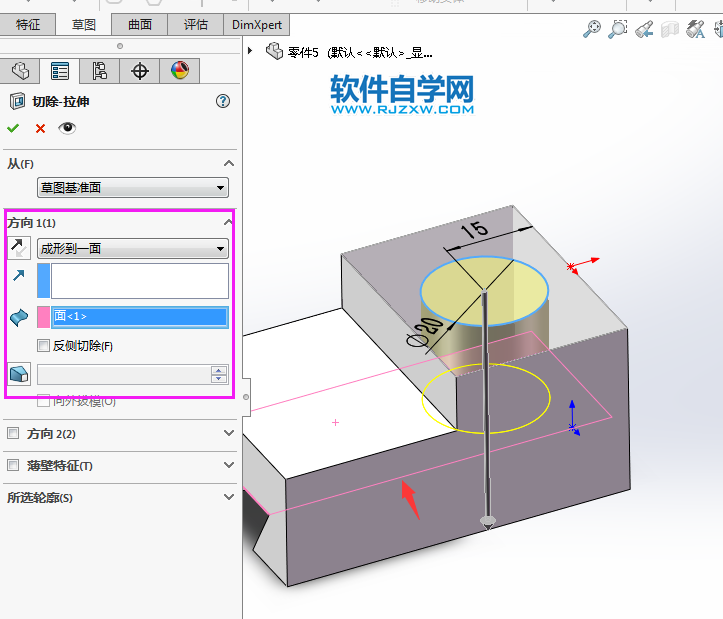

10、然后退出草图，输入切除-拉伸设置，方向：成为到一面，选实体下面的面。效果如下：

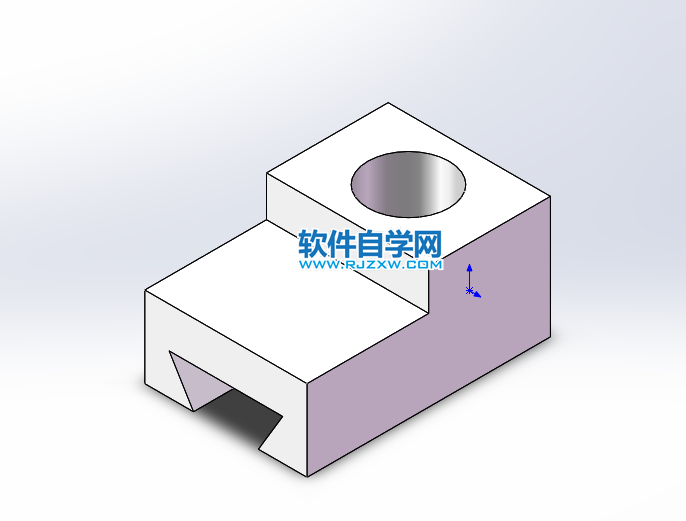

11、最后实体效果如下：
