ug怎么移动草图曲线

1、点击主页菜单--草图里面的移动草图工具。

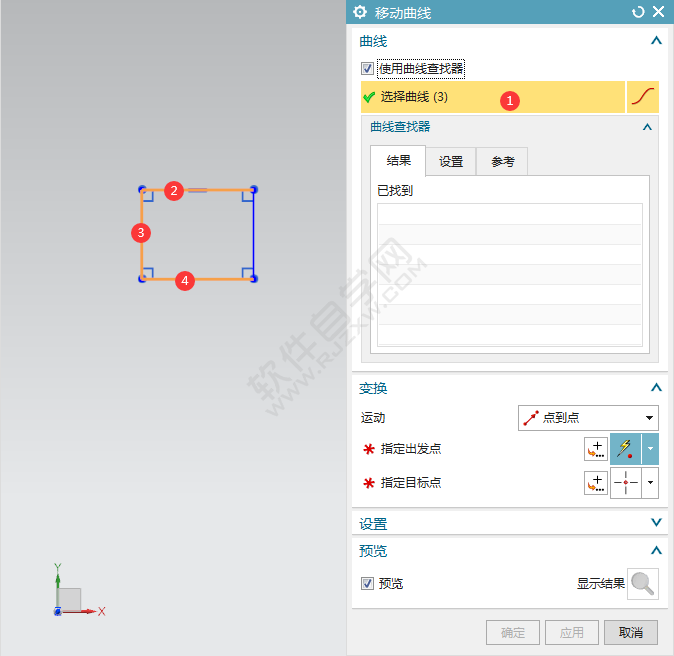

2、弹出移动曲线对话框，选择曲线，就是移动的曲线，在这里我们只选择三条直线对象，如果是全选了，那就是整体移动。

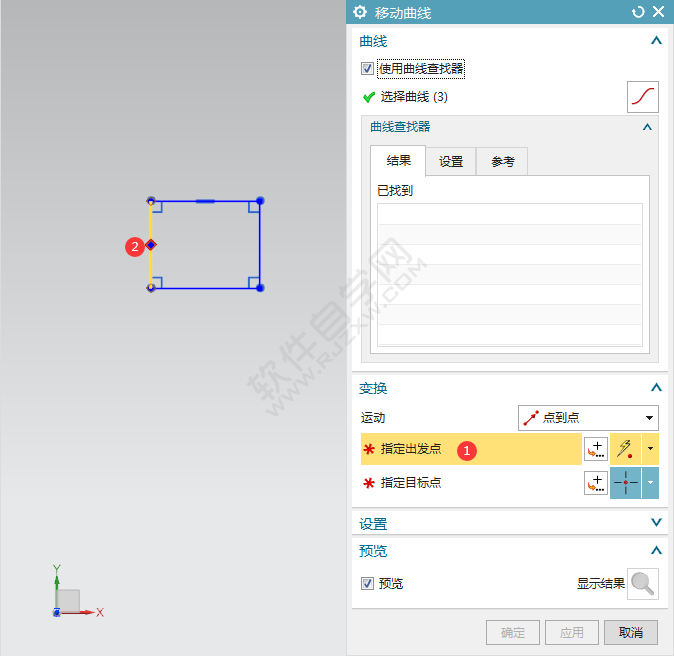

3、指定出发点，点选直线的中心。效果如下：

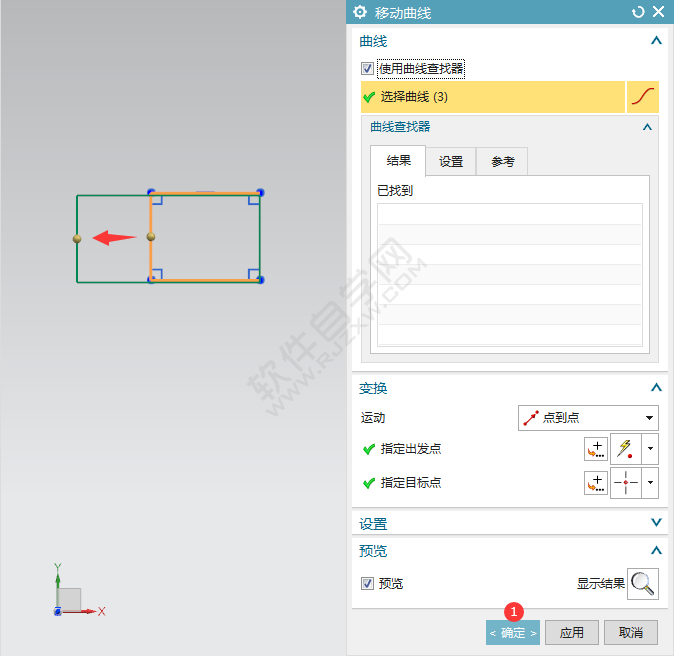

4、指定目标点，就是要移动的位置。

5、然后你就会发现，选的三条边线都向左移动拉长了，点击确定。

6、这样草图矩形就拉长了。效果如下：

以上就是ug移动草图曲线的方法与步骤，喜欢的朋友可以一起来关注软件自学网学习更多的UG教程。
