solidworks对称拉伸画实体的方法

新手们我们一起来看看下面图吧，还有相关的尺寸哦！

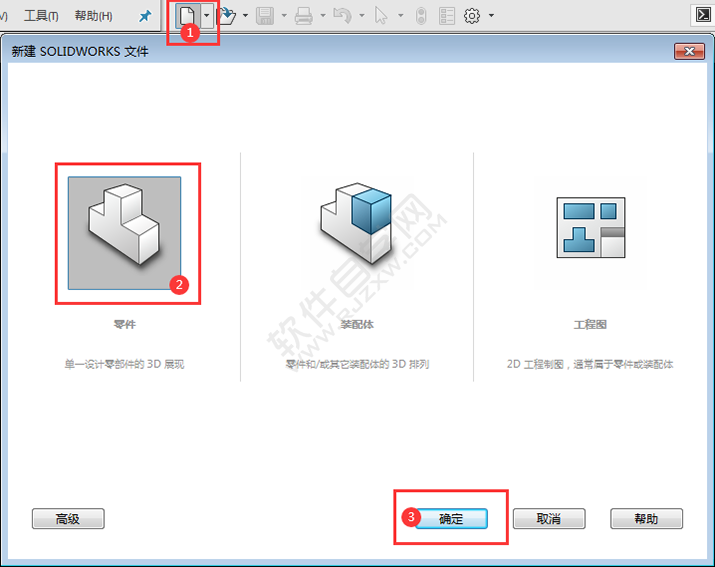

第1步、打开solidworks软件，点击新建图标，点击零件图标，点击确定。

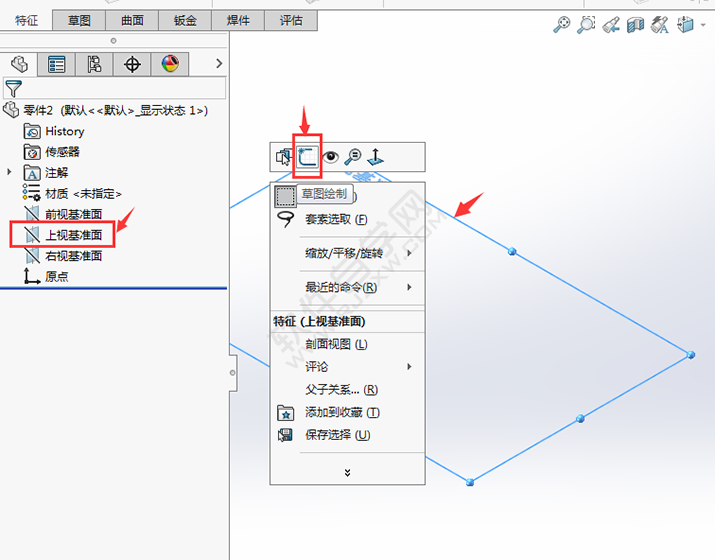

第2步、点击上视基准面，右击草图绘制。效果如下：

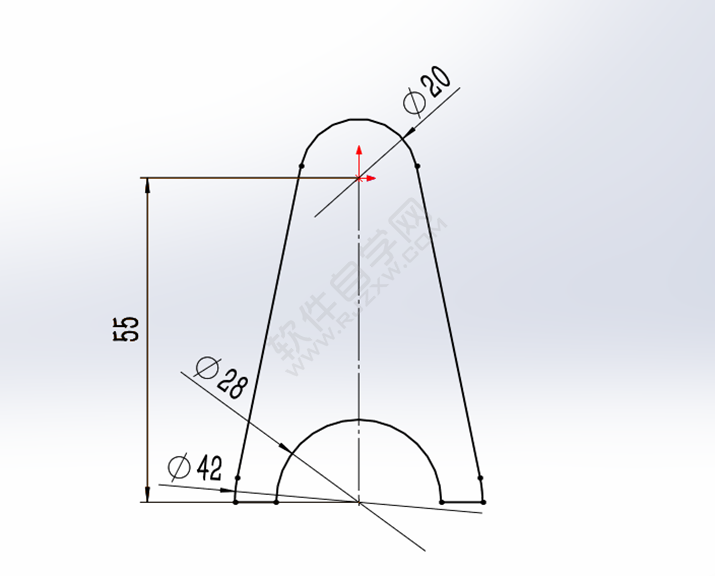

第3步、然后在上视基准面上绘制下面的草图出来。效果如下：

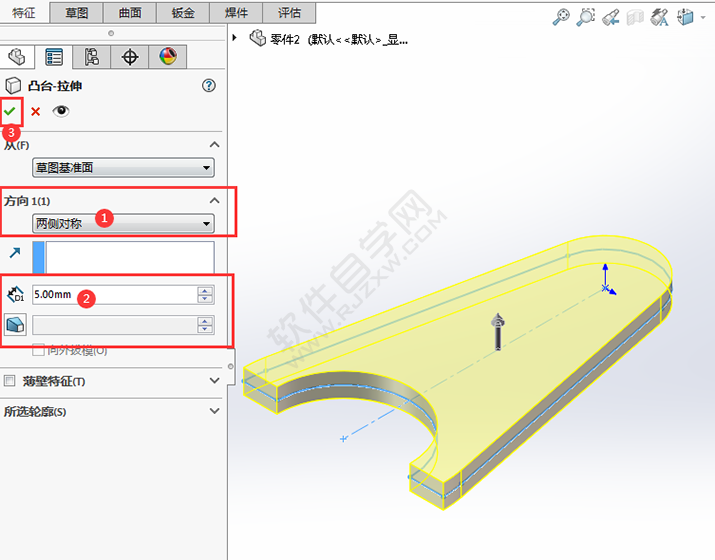

第4步、然后点击特征--凸台拉伸设置，方向设置两侧对称为5mm，点击确定。

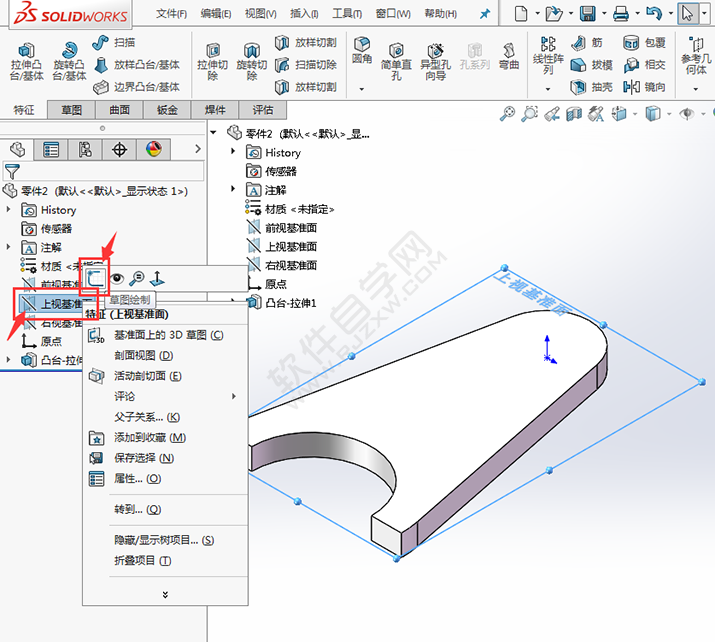

第5步、点击上视基准面，右击草图绘制。效果如下：

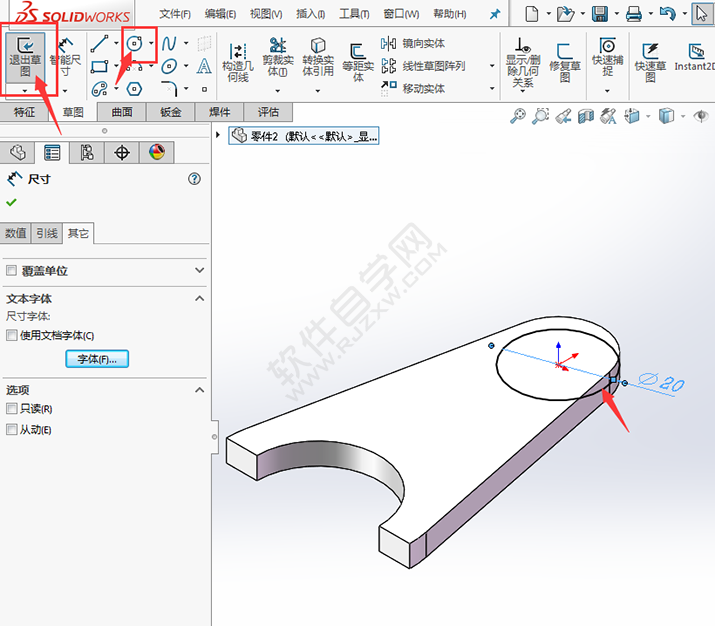

第6步、在上视基准面上绘制直径20mm的圆，点击退出草图。效果如下：

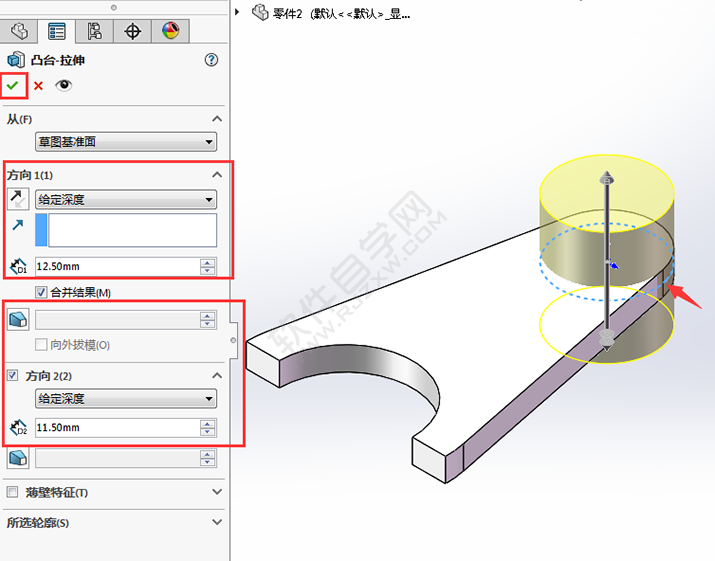

第7步、然后设置凸台拉伸设置，方向给定深度为12.5mm，方向2设置给定深度为11.5mm。点击确定。

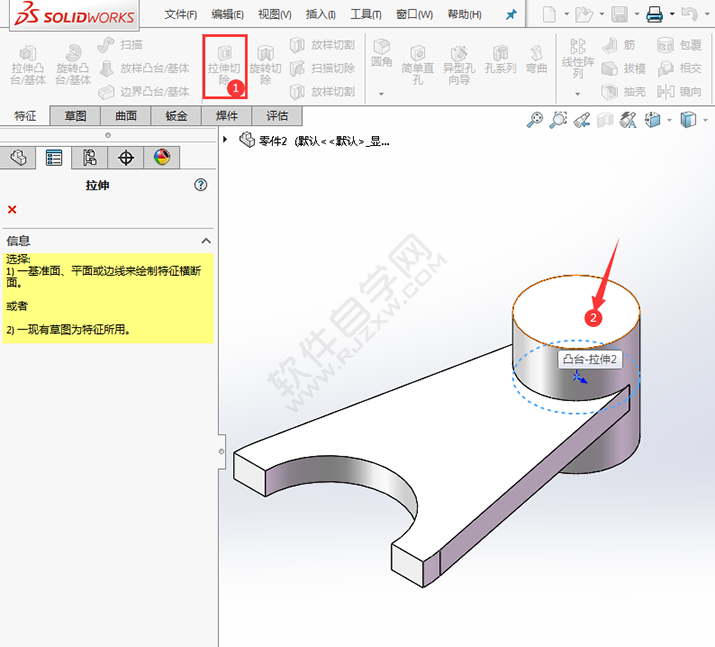

第8步、点击拉伸切除，选择实体面，效果如下：

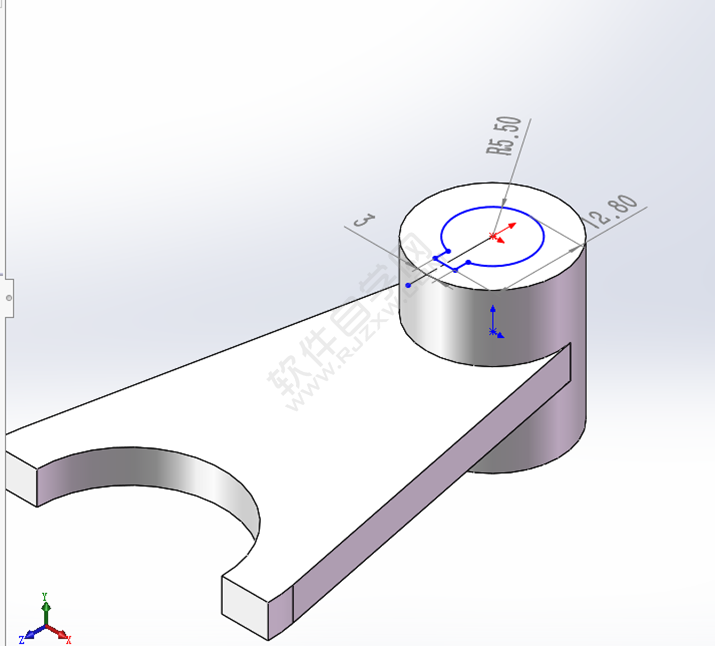

第9步、然后绘制下面的草图出来，效果如下：

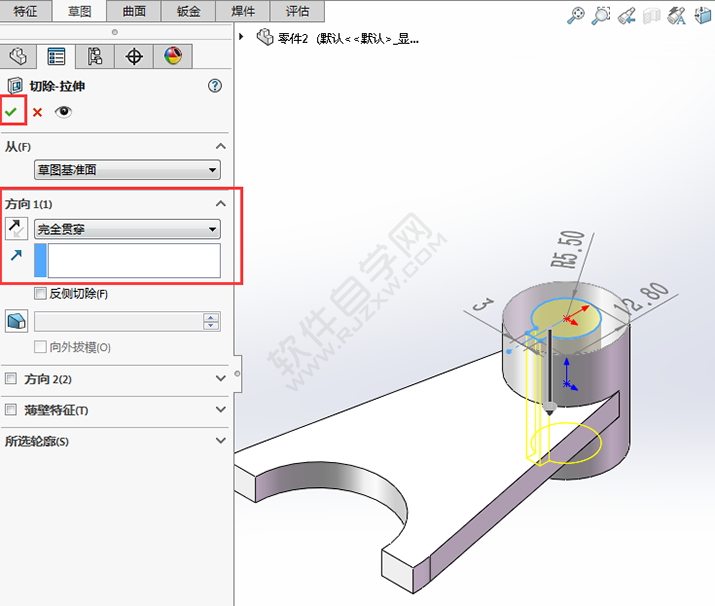

第10步、退出草图，设置切除拉伸设置，方向设置完全贯穿。点击确定。效果如下：

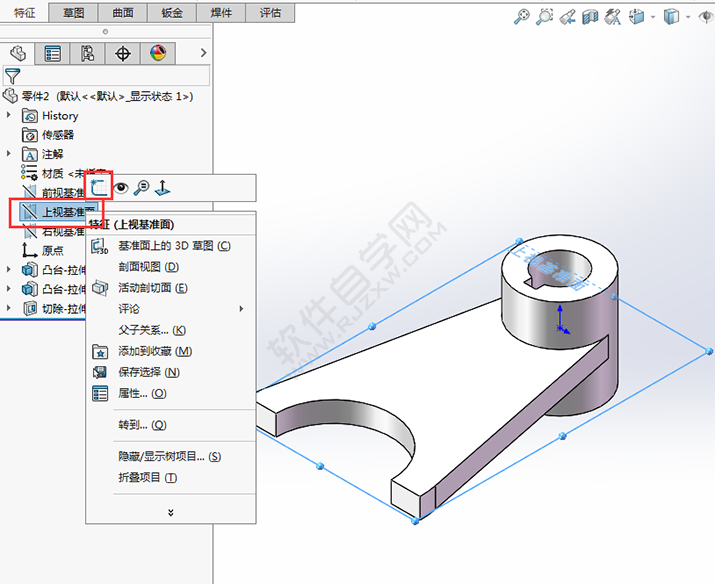

第11步、同样选择上视基准面，点击草图绘制。效果如下：

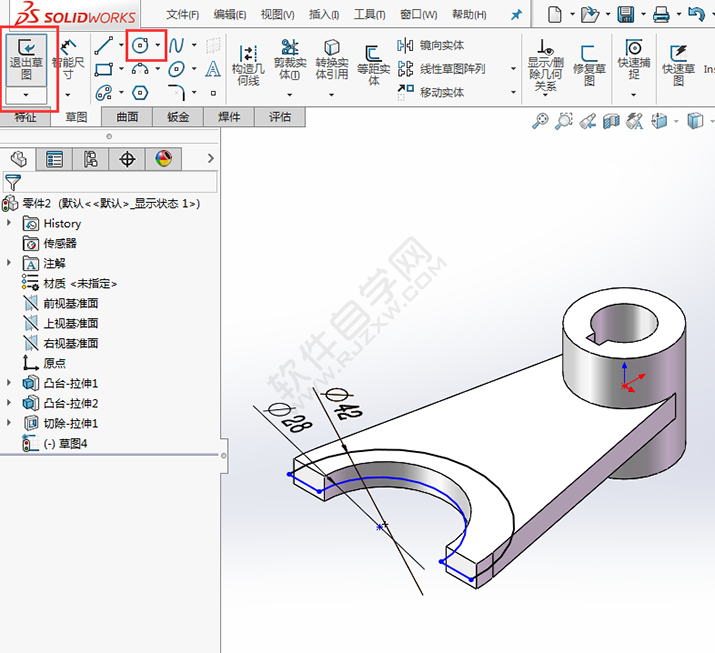

第12步、绘制两个圆形，绘制一个直径42的圆与直径28的圆，效果如下：

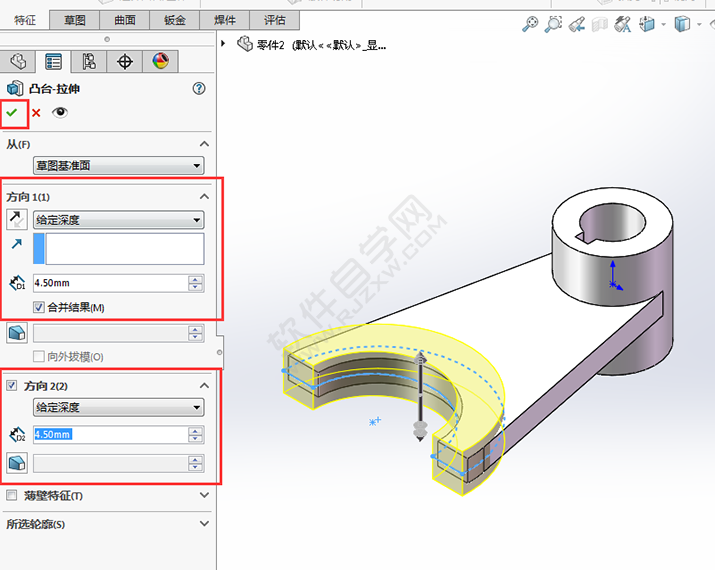

第13步、然后设置方向给定深度为4.5mm，方向2给定深度为4.5mm，点击确定。

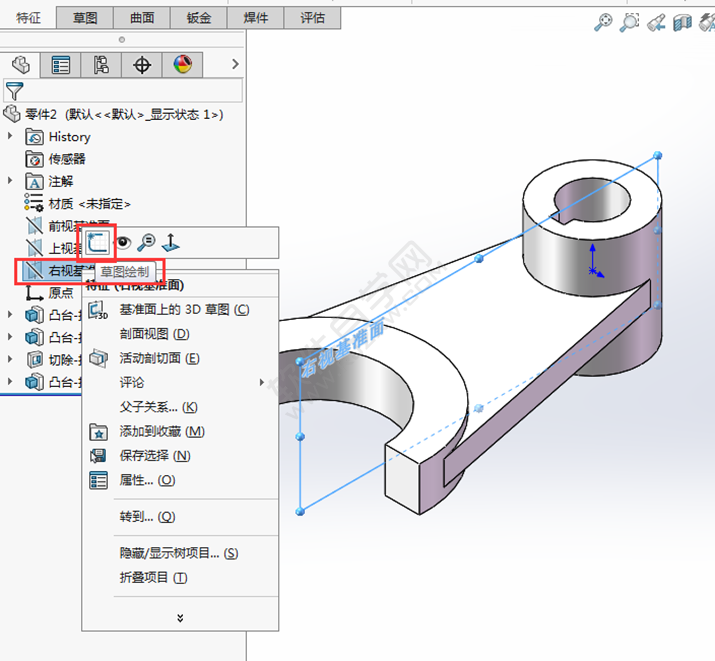

第14步、这时选择右视基准面，点击绘制草图。

第15步、绘制下面草图出来，效果如下：

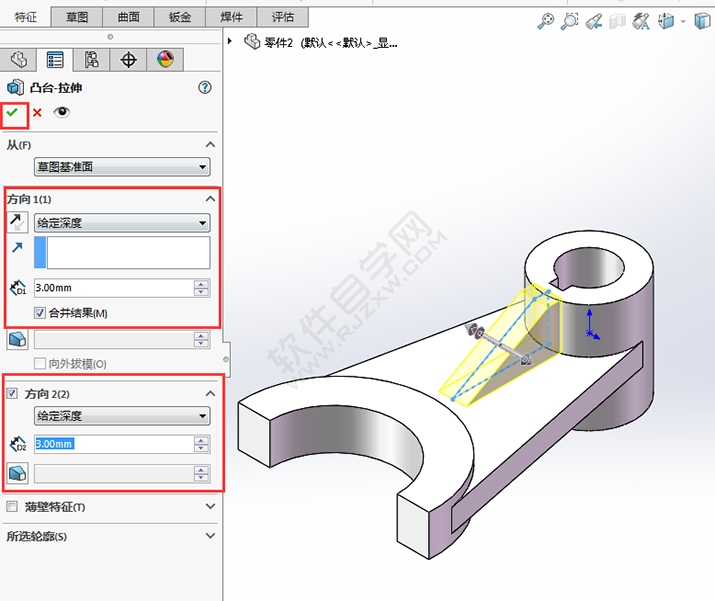

第16步、同样设置拉伸的设置参数，点击确定。

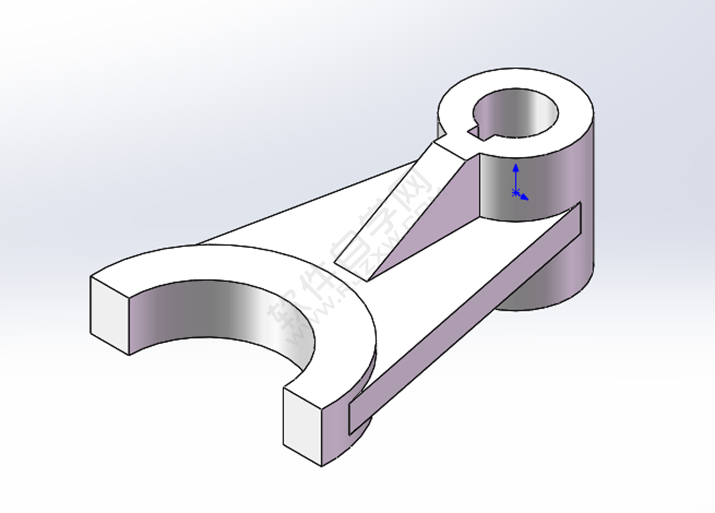

这样零件就绘制好了，效果如下：
