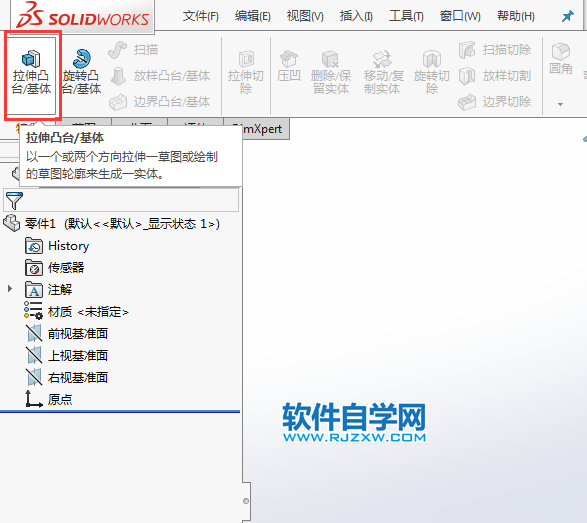

第1步、打开solidworks2016软件，新建零件，点击特征里面的拉伸凸台/基体，

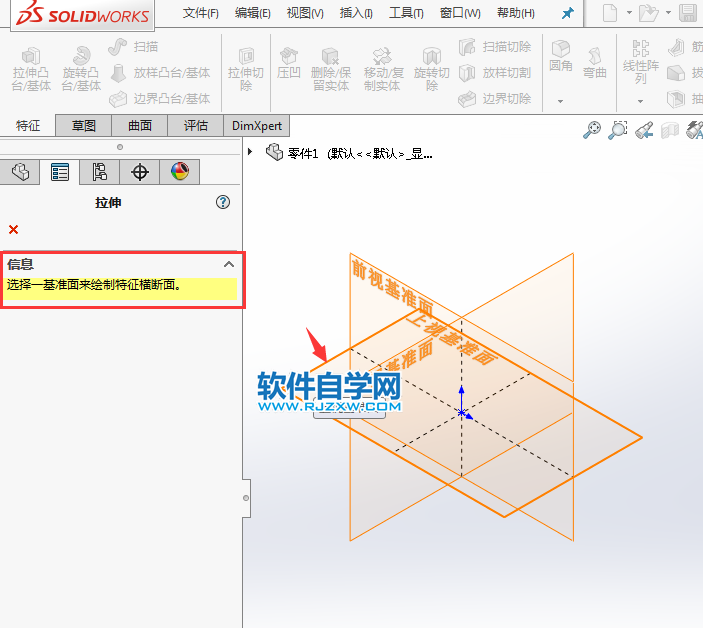

第2步、选择要绘制图形的上视基准面，效果如下：

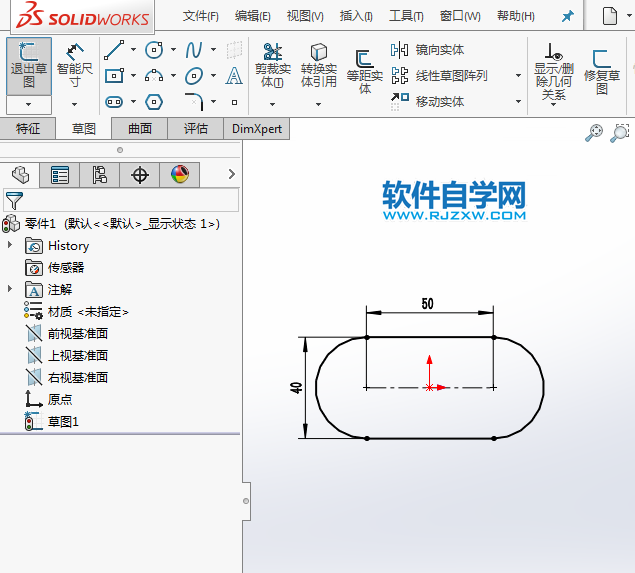

第3步、绘制一个50x40的直糟口出来，效果如下：

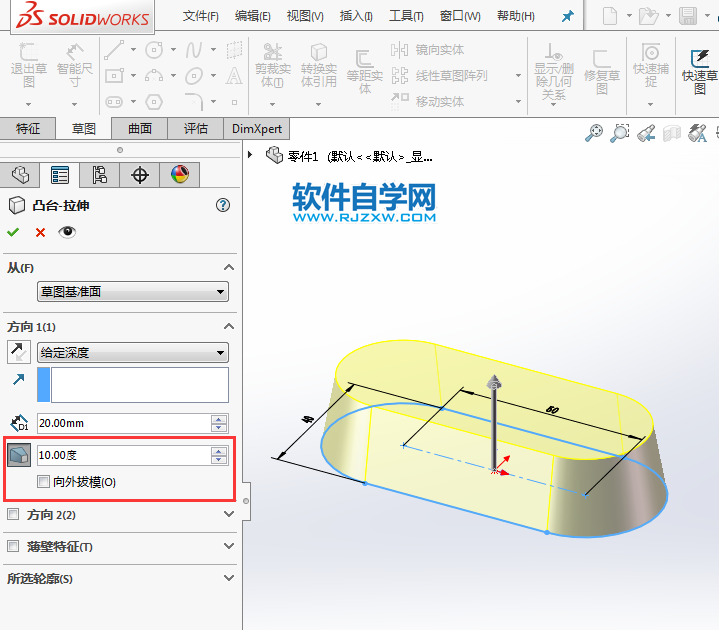

第4步、绘制草图后，退出草图，输入凸台拉伸设伸，设置高度为20mm，设置拨模角度为10.0度。

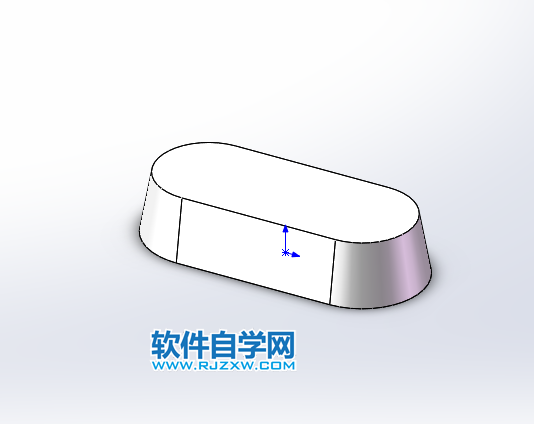

第5步、这样一个拨模斜面的效果就出来了。
