UG建模转换圆形钣金

效果图：

第1步、打开UG软件，点击新建一个建模，绘制曲线，如下图所示：

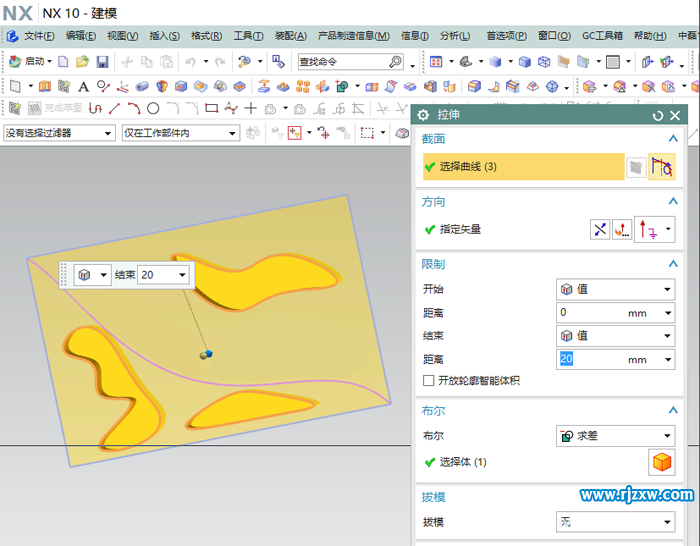

第2步、过实体拉伸命令，把绘制的曲线都转化成实体零件。

第3步、运用NX布尔运算命令，减出零件上必要的镂空形状；

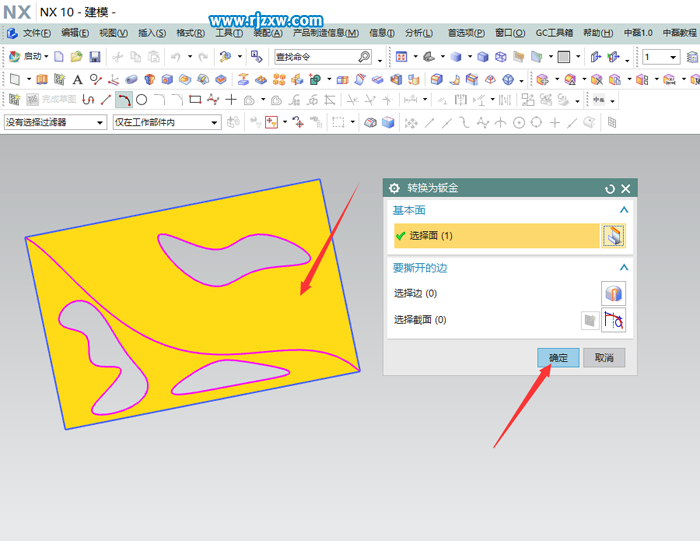

第4步、使用快捷键ctrl+shift+m,从建模模块切换到钣金模块，把其由建模零件转化成钣金零件。

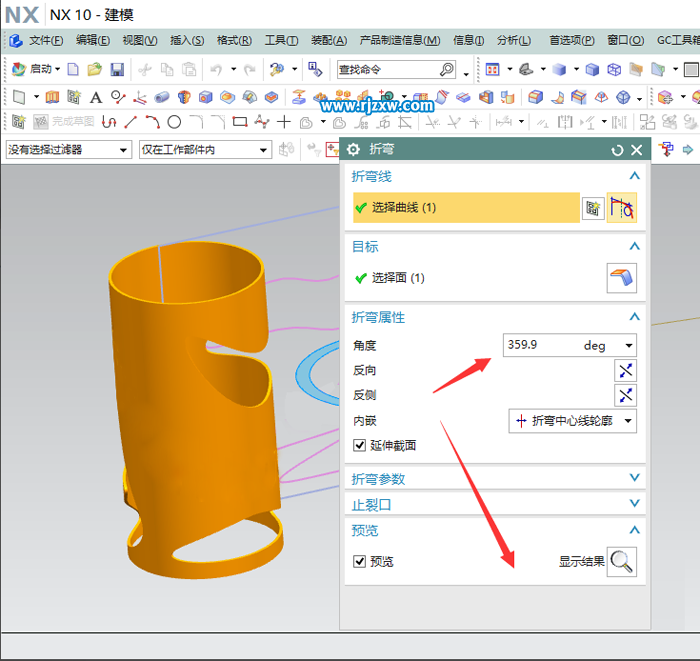

第5步、使用钣金模块下的折弯功能，对其进行折弯，折弯角度为359.9；（如果填360，其会出错）

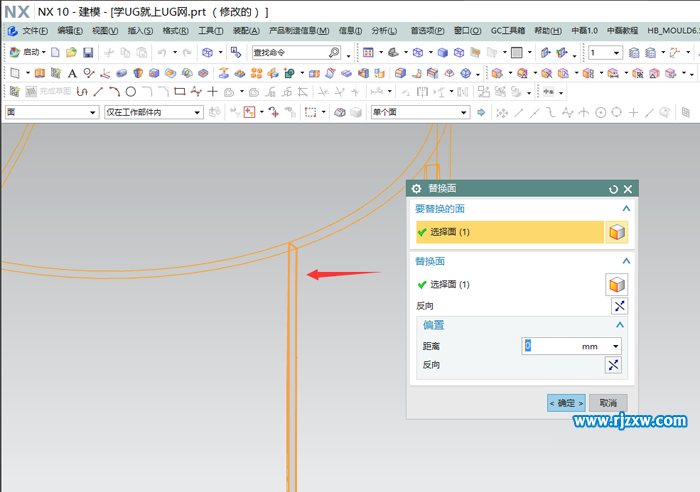

第6步、零件在折弯成359.9度后，其中间有一个小缝隙，可以借助替换面功能，把其填平；

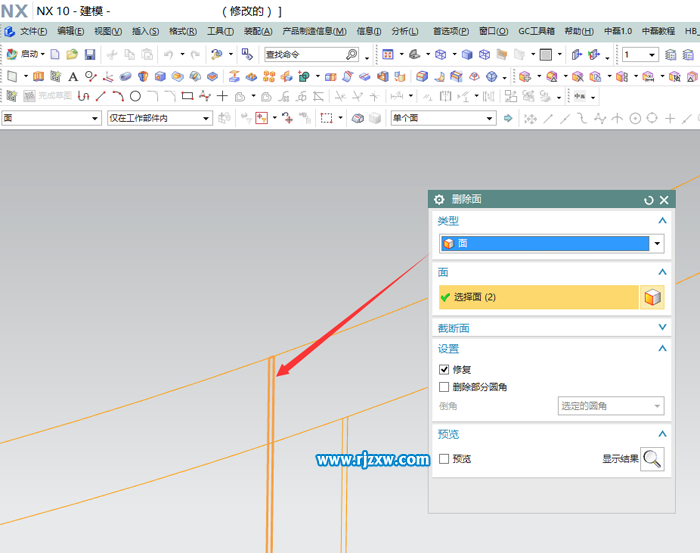

第7步、在为钣金件执行过替换后，其会有小面，这个小面影响零件的整体外观，可以使用删除对其进行删除；

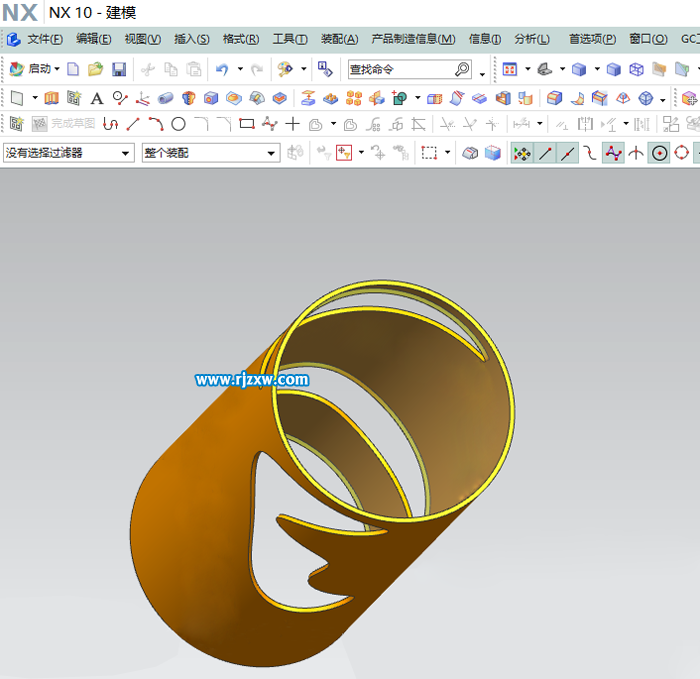

第8步、最终效果图就出来。
