SolidWorks画两根管用螺栓和螺母

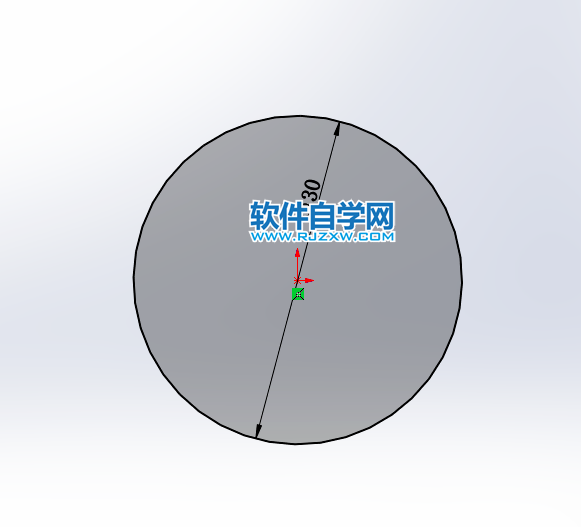

1.在【前视基准面】画圆。

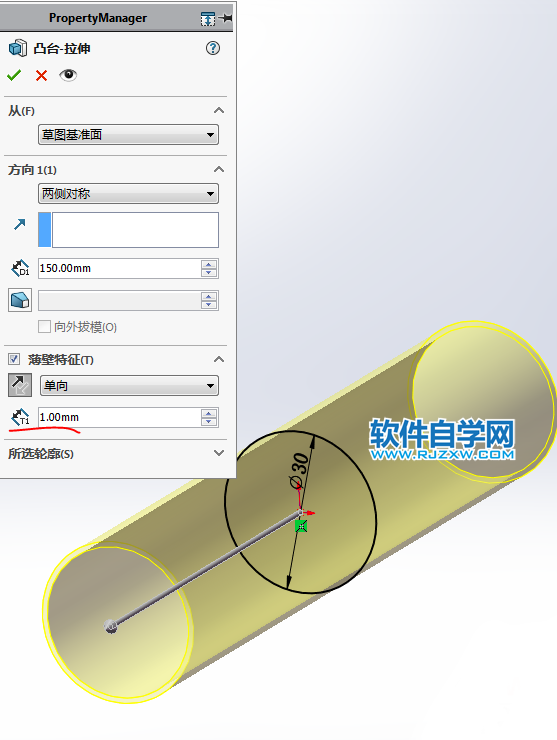

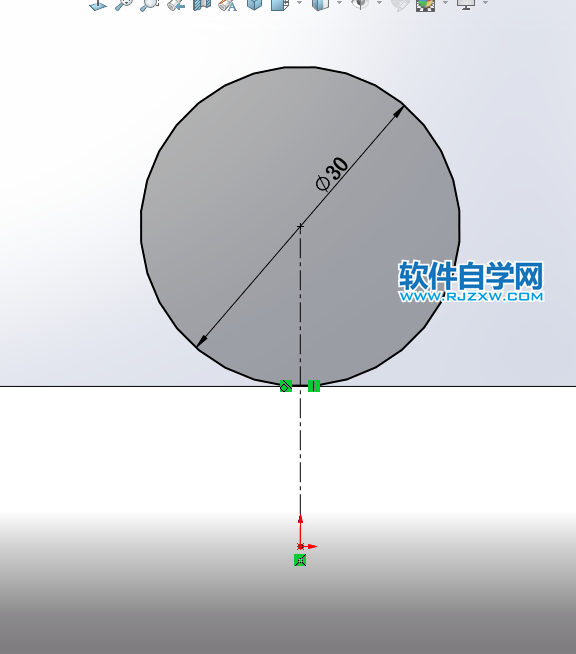

2.【拉伸凸台】两侧对称：150 ，薄壁特征：1，向内 。

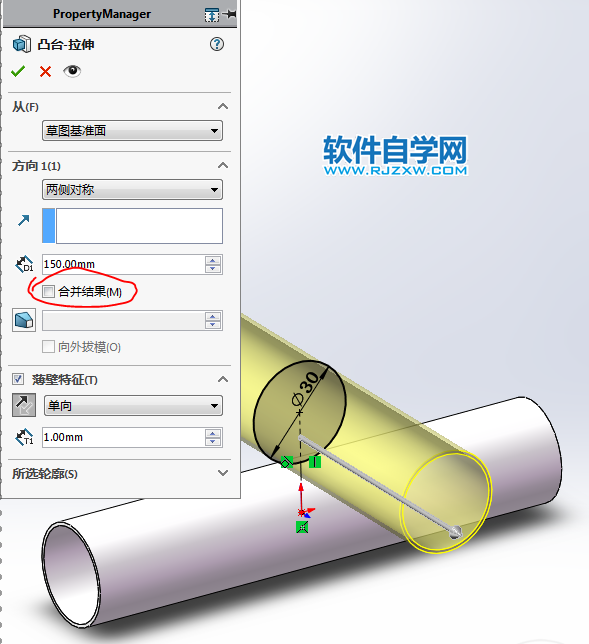

3.在【右视基准面】画圆，添加相切。

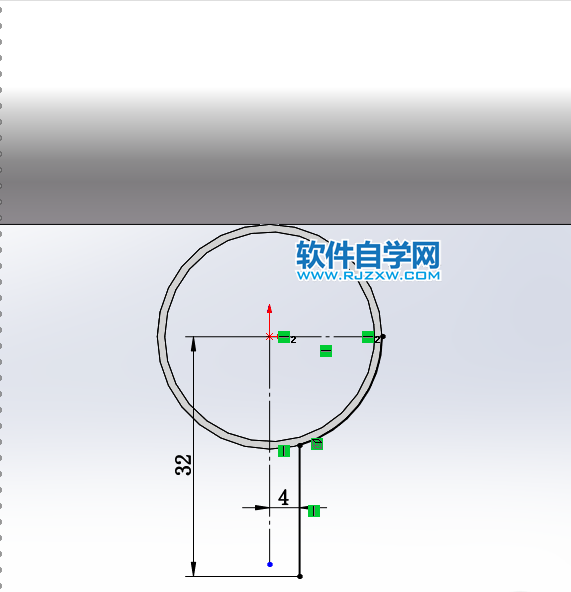

4.【拉伸凸台】两侧对称：150 ，去掉：合并结果；薄壁特征：1，向内 。

5.【前视基准面】草绘，【转换实体引用】圆边线，剪裁 。

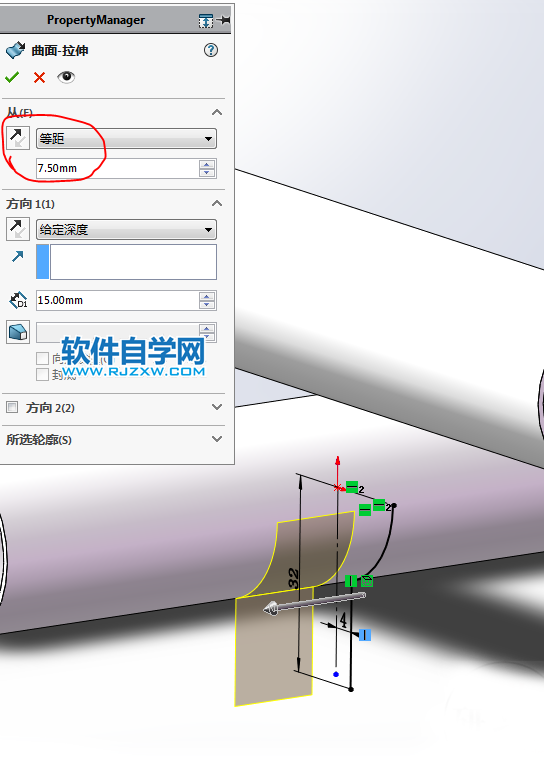

6.【曲面拉伸】等距：7.5 ，给定深度：15 。

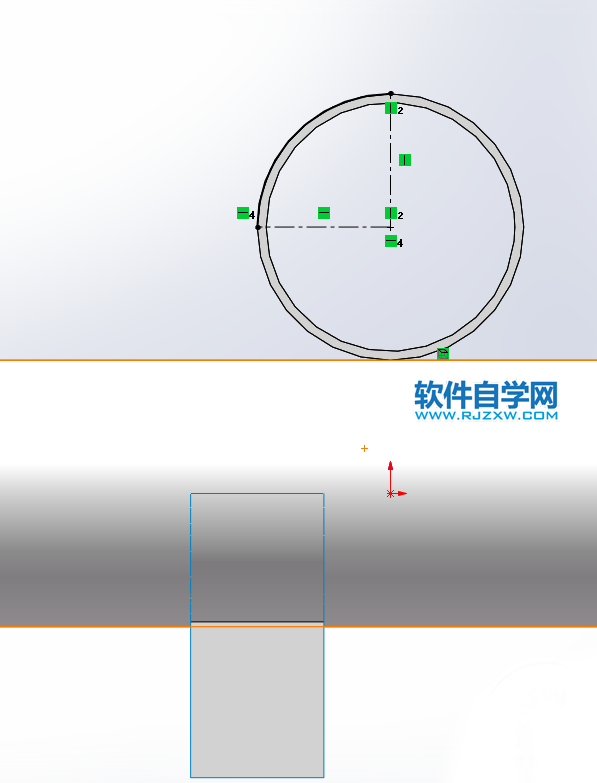

7.在【右视基准面】草绘图形，【转换实体引用】然后剪裁。

8.【曲面拉伸】等距：7.5 ，给定深度：15 。

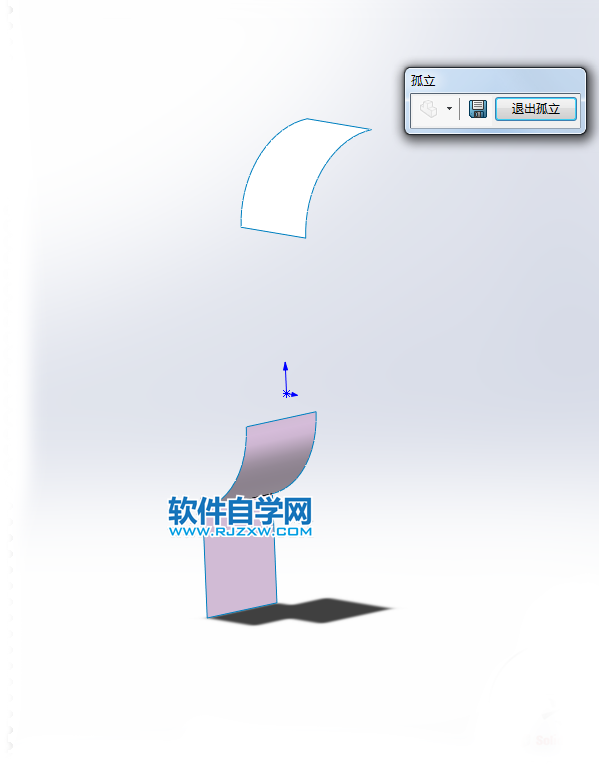

9.隐藏圆管，或两个孤立曲面。

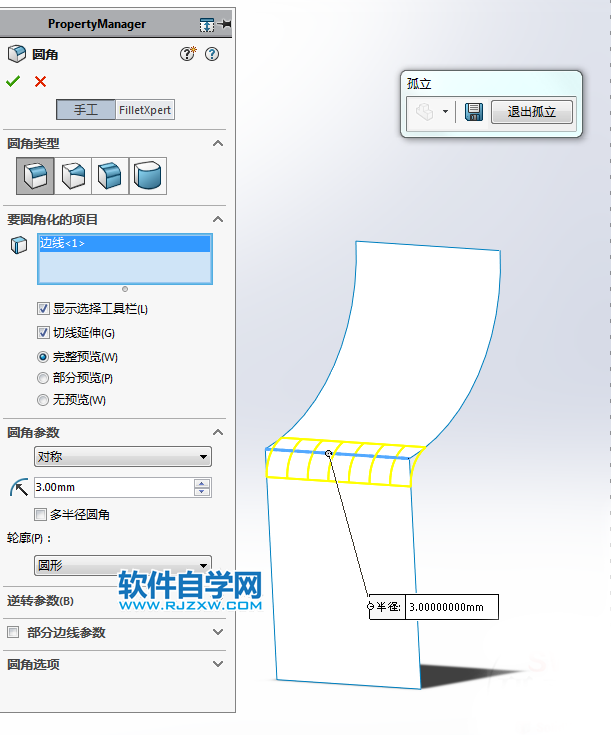

10.【圆角】半径：3 。
