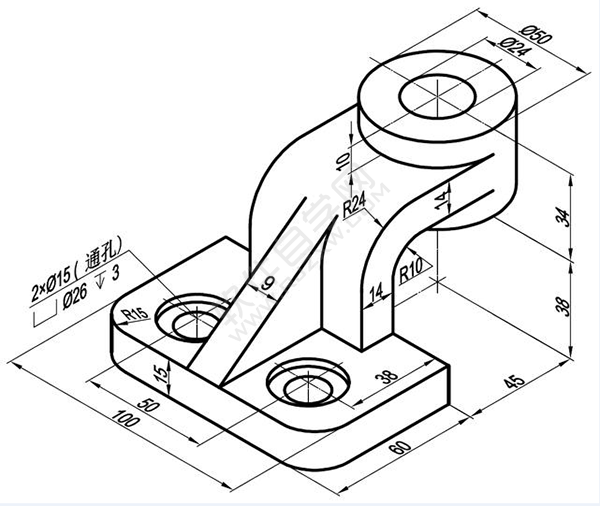

新手练习图纸尺寸如下：

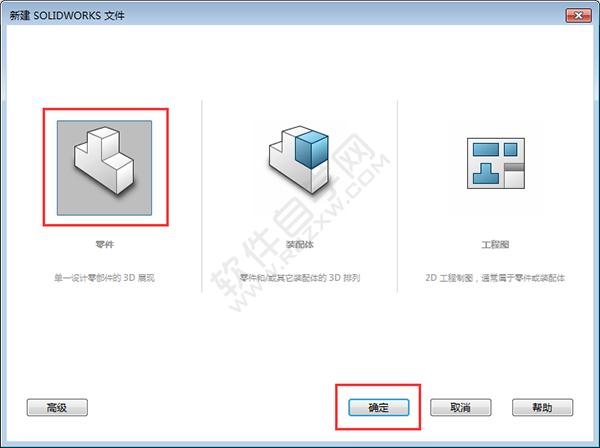

1、打开solidworks软件，点击零件，点击确定。

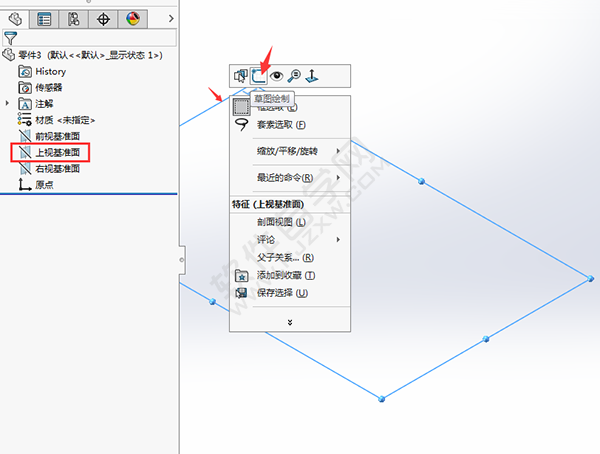

2、点击上视基准面，右击上视图，点击草图绘制。

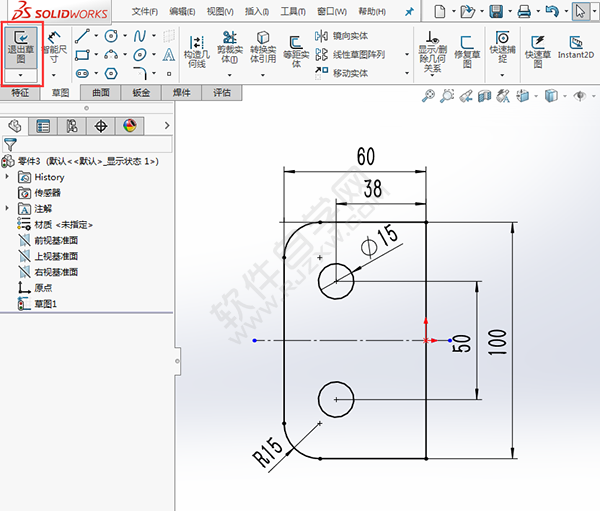

3、在上视基准面中，绘制下面的草图平面，尺寸如下：

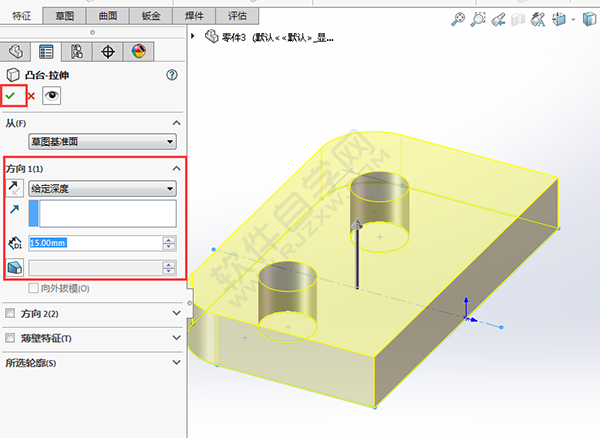

4、点击凸台-拉伸，选择草图。方向设置给定深度，参数为15mm。

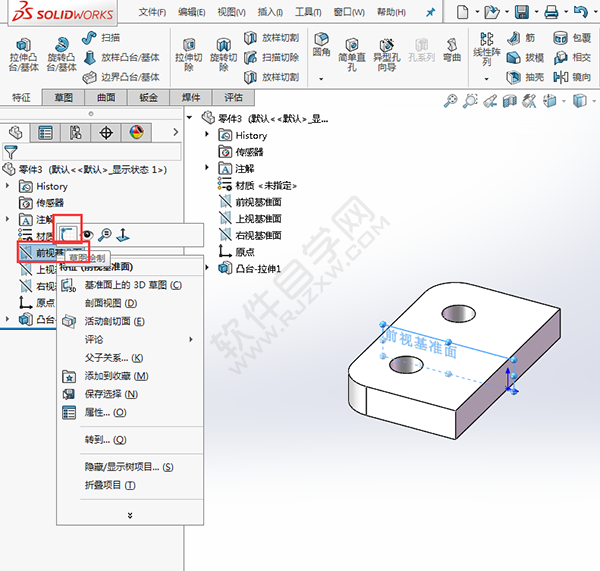

5、同样右击前视基准面，点击草图绘制。

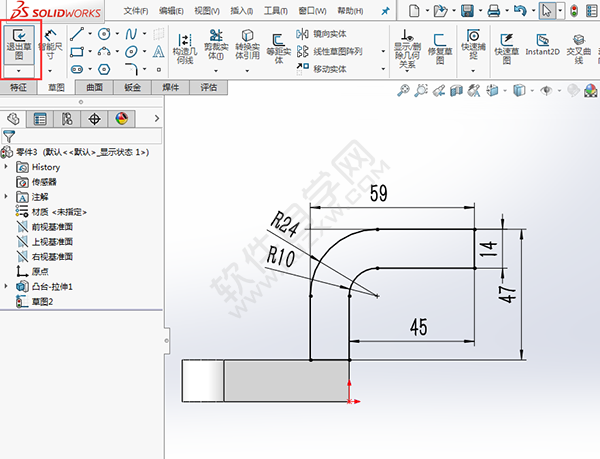

6、在前视基准面中，绘制下面的草图出来，尺寸如下图。

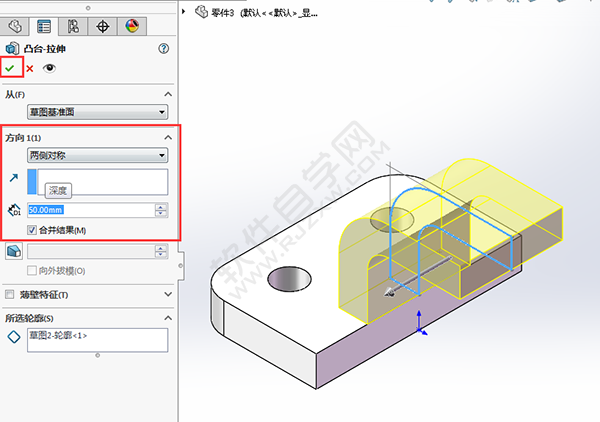

7、退出草图，使用凸台-拉伸功能，方向设置两侧对称。参数为50mm。

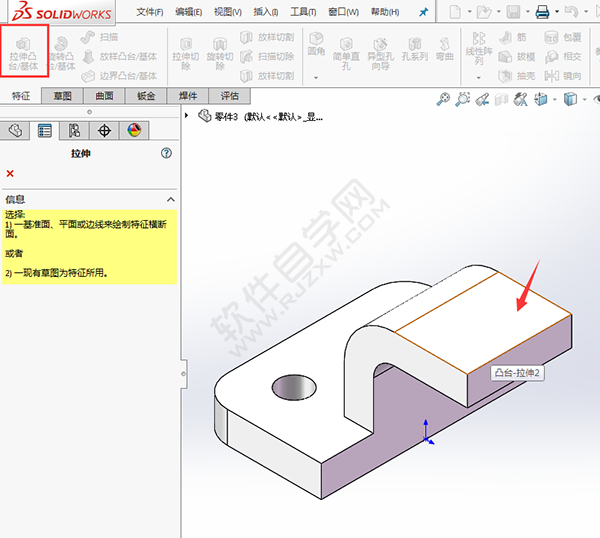

8、点击拉伸凸台，选择凸台-拉伸2的实体面。效果如下：

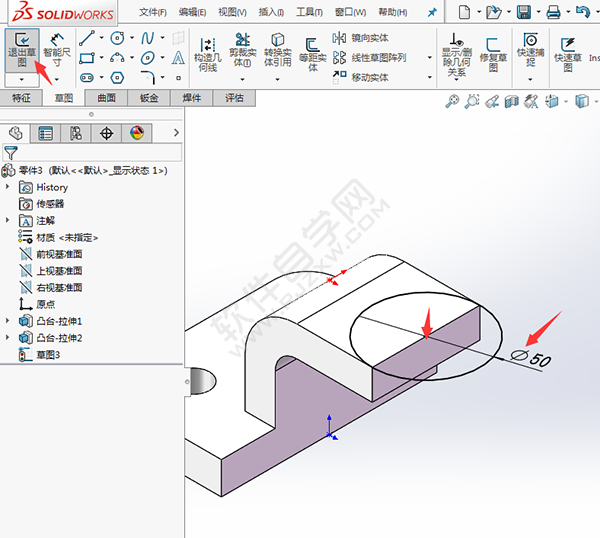

9、绘制一下直径为50mm的圆出来。效果如下：

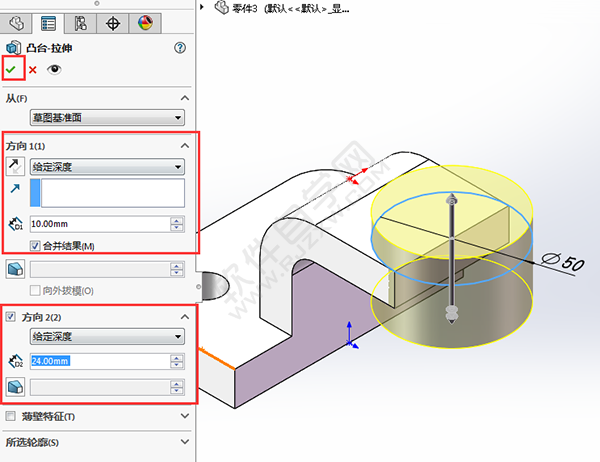

10、凸台-拉伸设置，方向1给定深度参数为10mm，方向2给定深度参数为24mm。点击确定。

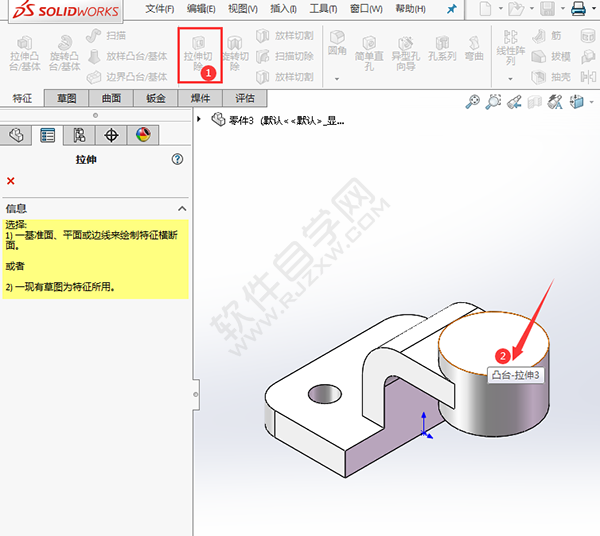

11、点击拉伸凸台，选择凸台拉伸3的实体面，效果如下：

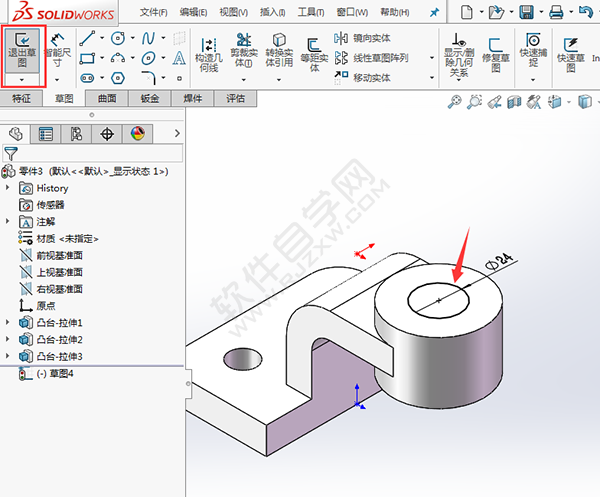

12、绘制一个直径为24的圆形，点击退出草图。

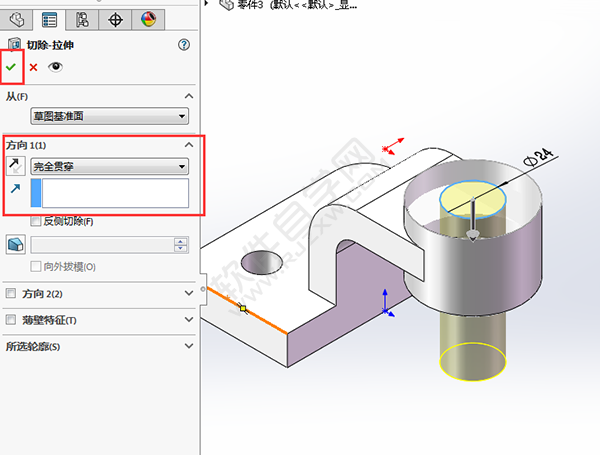

13、切除-拉伸设置，方向设置完全贯穿。

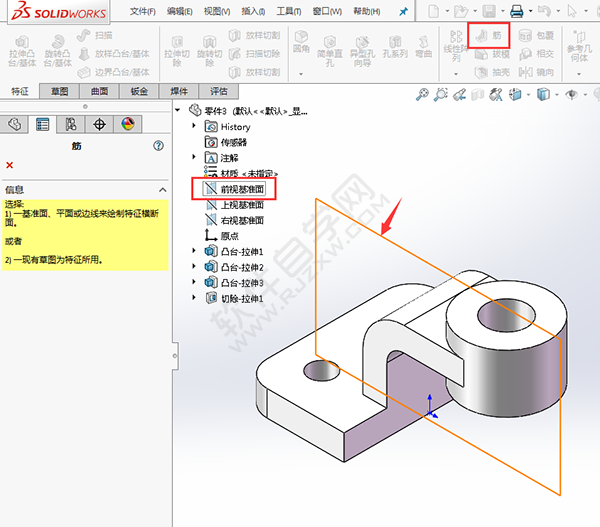

14、点击筋功能，点击前视基准面。

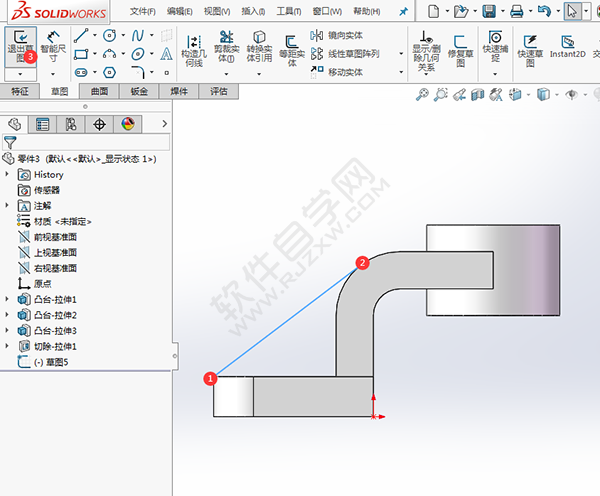

15、参考两个点，绘制一条斜线。效果如下：
16、设置筋的参数，点击确定。

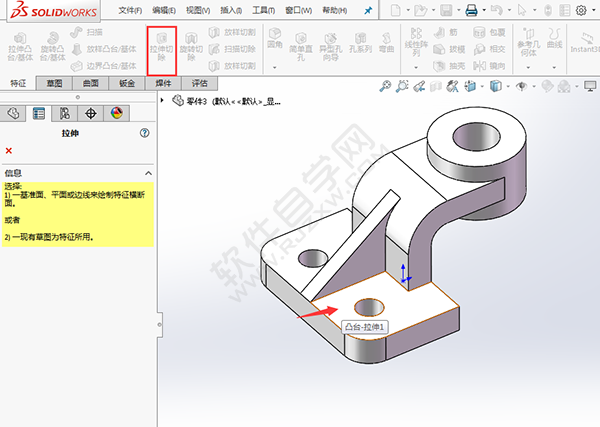

17、点击拉伸切除，选择凸台拉伸1实体的面，效果如下：

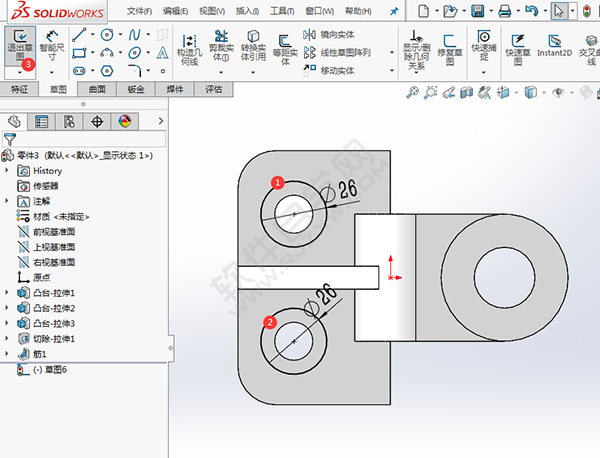

18、然后捕捉圆心点，绘制两个圆出来，设置直径为26mm。

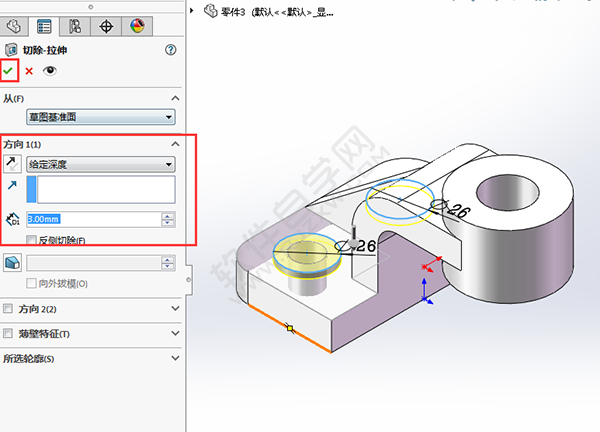

19、切除拉伸设置，方向给定深度，参数为3mm，点击确定。

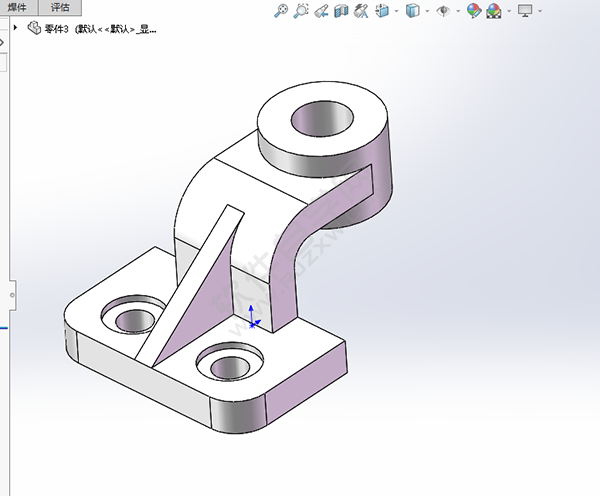

同过能上的方法就可以绘制好零件图。关注我哦！
