多实体蜗壳建模过程

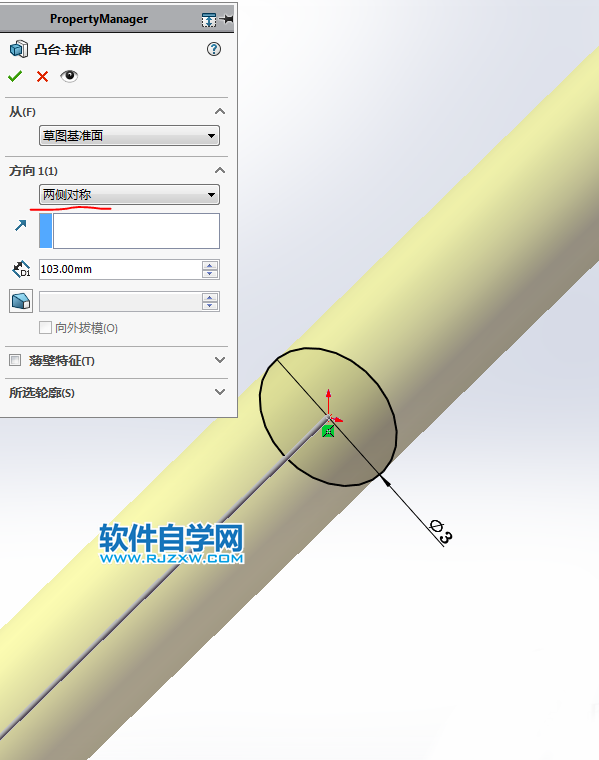

1.【拉伸凸台】在【前视基准面】画一个圆，直径：3 ，两侧对称：103 。（这个圆后面还要用到）

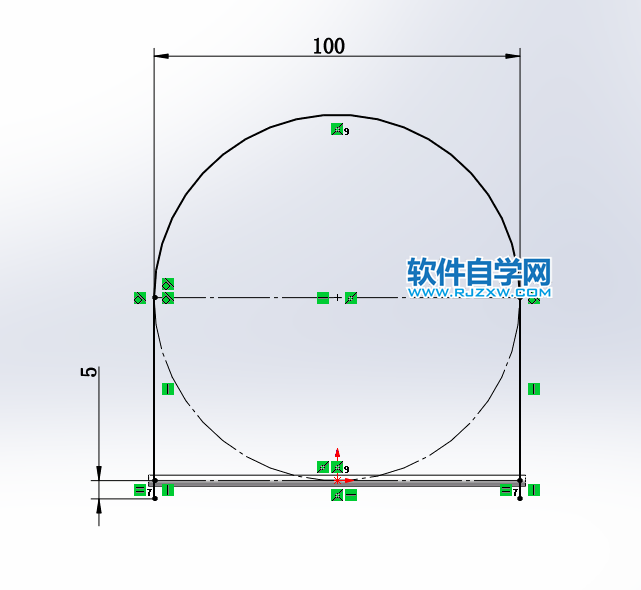

2.在【右视基准面】画草图，下方有一段长度：5 的直线。

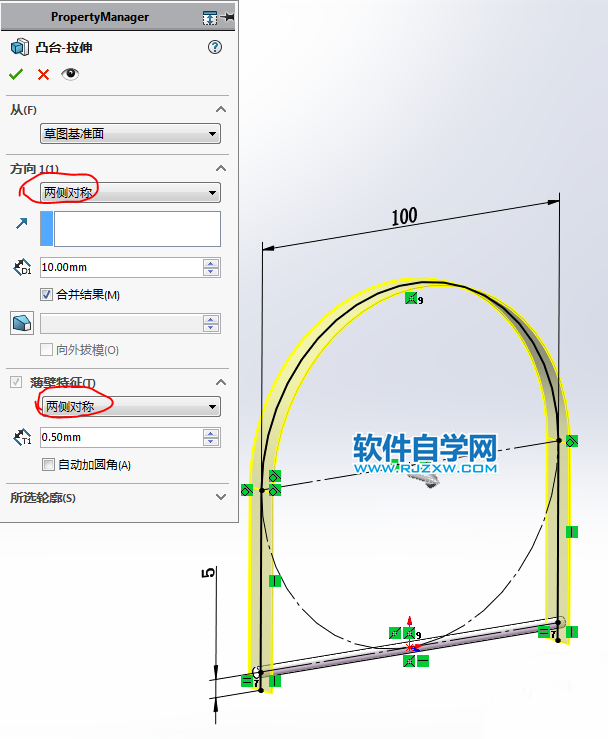

3.【拉伸凸台】两侧对称：10 ，薄壁特征――两侧对称：0.5 。

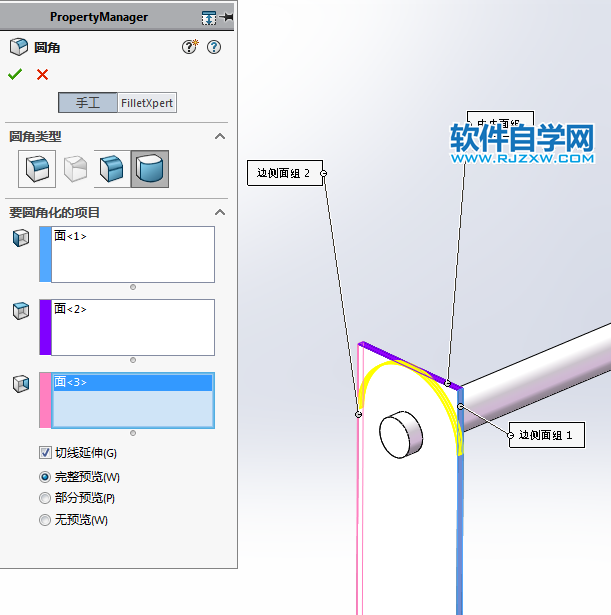

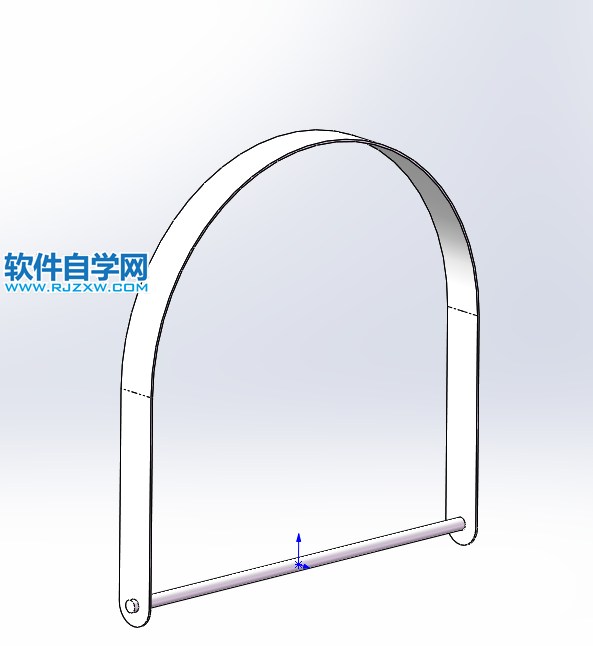

4.【完全圆角】。
4-1.另一侧也【完全圆角】。

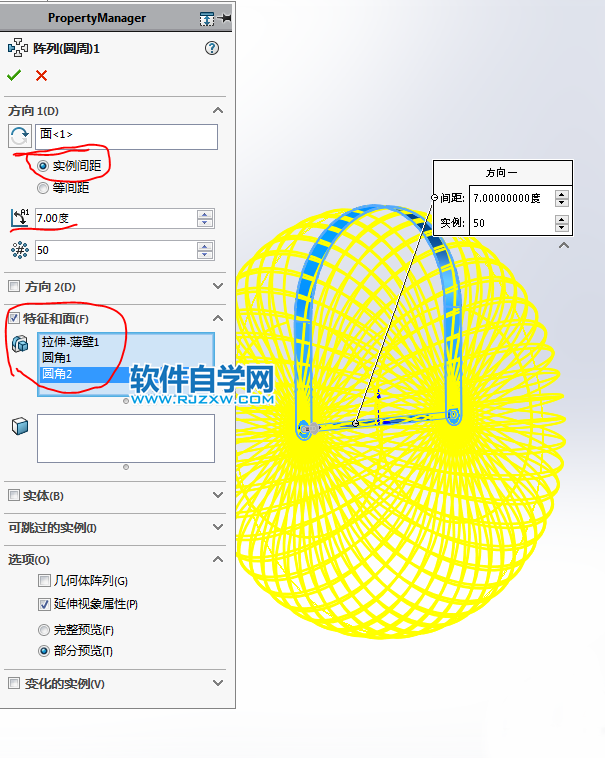

5.【圆周阵列】特征，方向：圆柱，实例间距：7度，数量：50个。
