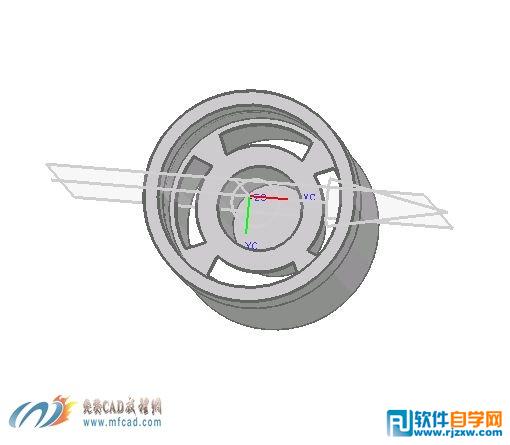

第二步 选择UGNX4.0菜单栏下插入----设计特征-----拉伸命令，选择草绘拉伸截面，选择圆命令绘制截面，输入拉伸深度点击确定，选择插入----设计特征-----回转命令，选择圆弧命令创建圆弧点击确定并对零件进行求和处理，继续选择拉伸命令，选择草绘拉伸截面，选择圆命令创建圆，输入拉伸深度点击确定，并对零件进行求和处理，创建的瓶盖内部结构如图所示：

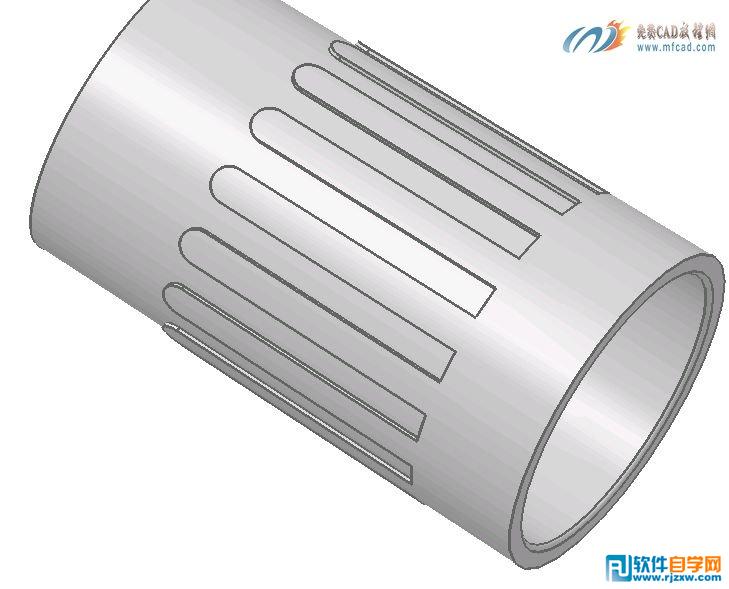

第三步 选择UGNX4.0菜单栏下细节特征----边倒圆命令，对瓶盖进行倒圆角处理，选择插入---草图命令，选择直线命令绘制直线，选择圆弧命令创建圆弧点击确定，选择投影曲线命令对绘制的草图进行投影，选择实例下抽取命令，出现抽取对话框，选择插入---修剪-----修剪的片体命令，对零件进行修剪，选择片体加厚命令对片体进行加厚，选择边倒圆命令对零件进行倒圆角处理，零件如图所示：
保存文件
