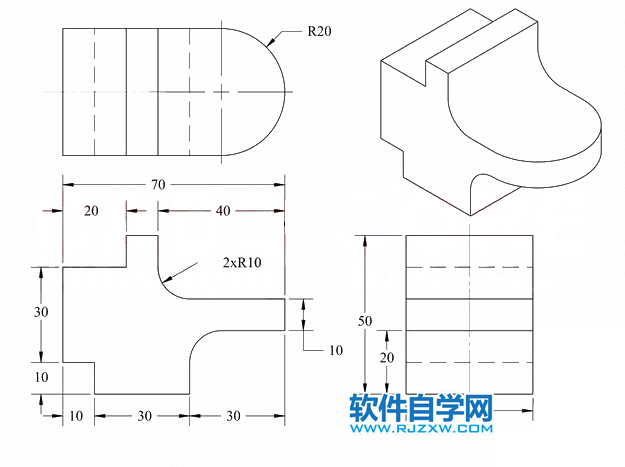

效果尺寸图：
1、打开solidworks软件，点击新建文件，点击零件，点击确定。效果如下：

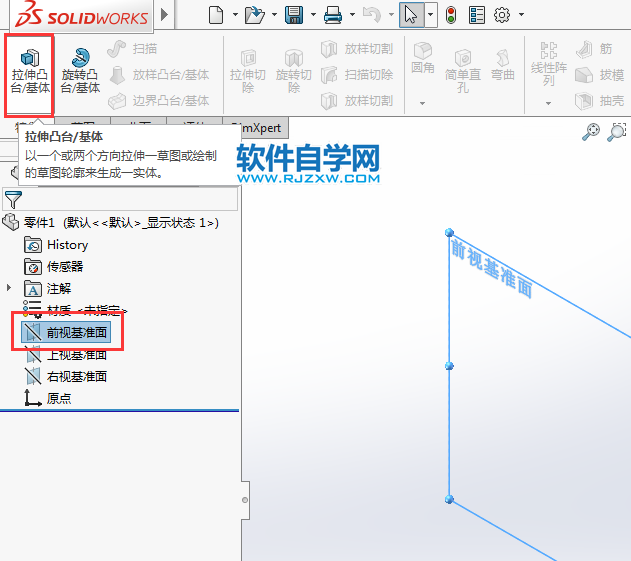

2、点击前视基准面，点击拉伸凸台/基体。效果如下：

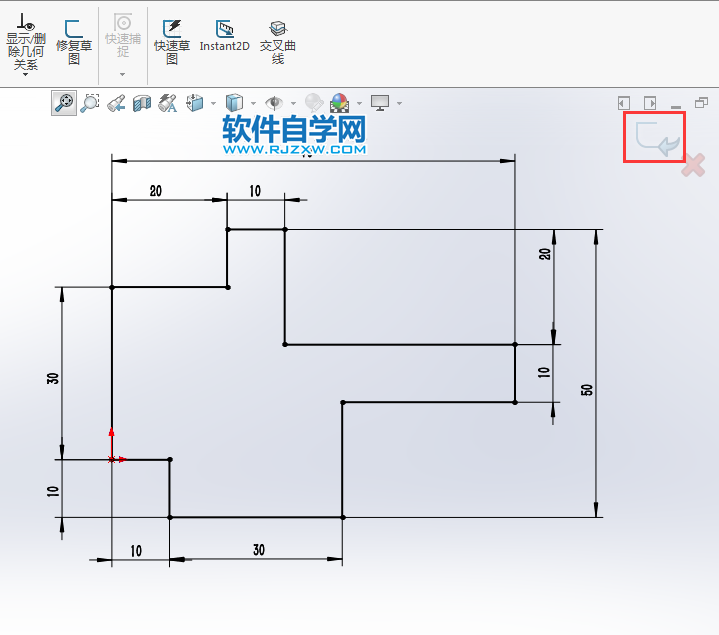

3、绘制下面的草图出来，绘制好后，标注尺寸，退出草图。

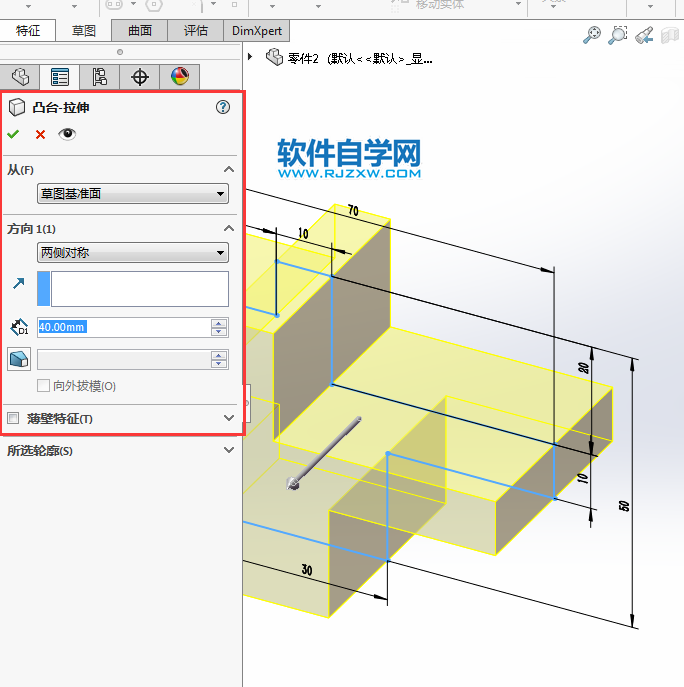

4、设置凸台拉伸参数。两侧对称为40.

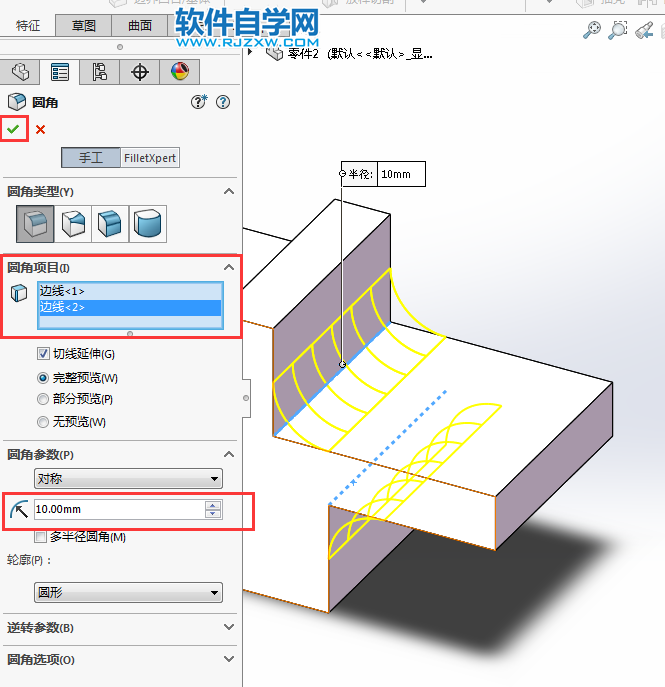

5、点击圆角工具，选择要倒圆角的边，设置半径为10。

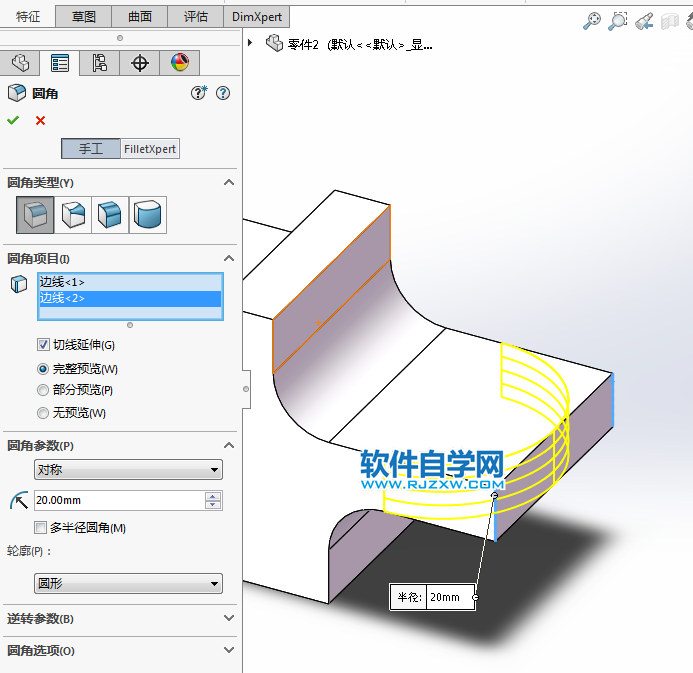

6、再一次倒圆角，设置圆角半径为20mm。效果如下：

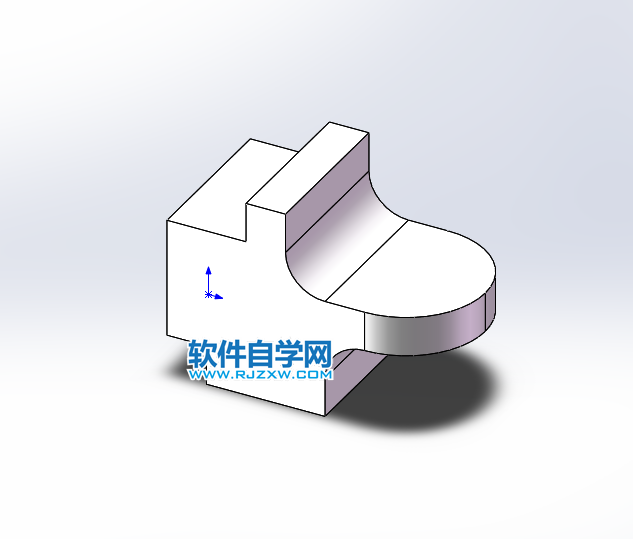

7、这样倒圆角就处理好了。效果如下：
solidworks实体倒圆角特征的使用方法
