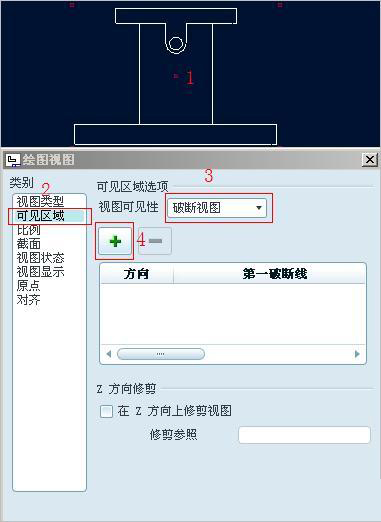

1.双击视图，打开“绘图视图”对话框，如图1操作。
图1

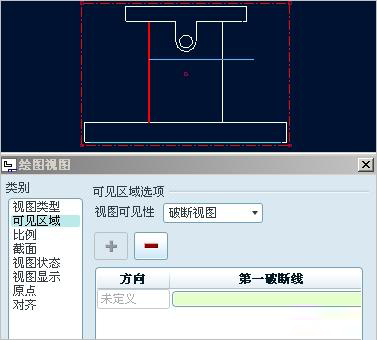

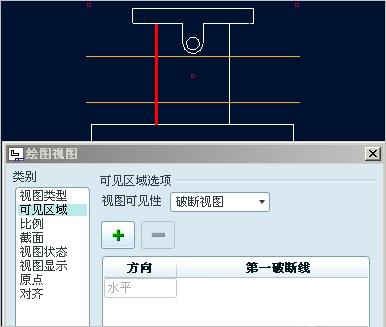

2.如图2，添加一个断点，如图3添加第二个断点，完成后效果如图4。
图2
图3
图4

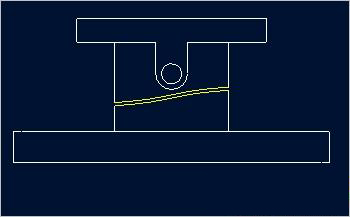

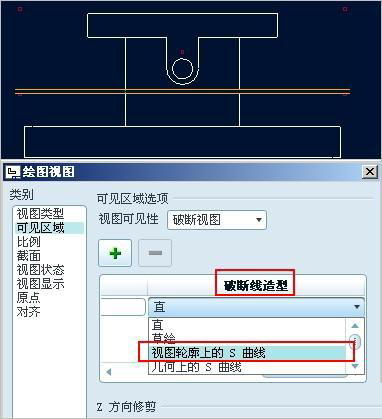

3.添加S形断面线，如图5，确定后效果如图6。
图5
图6
