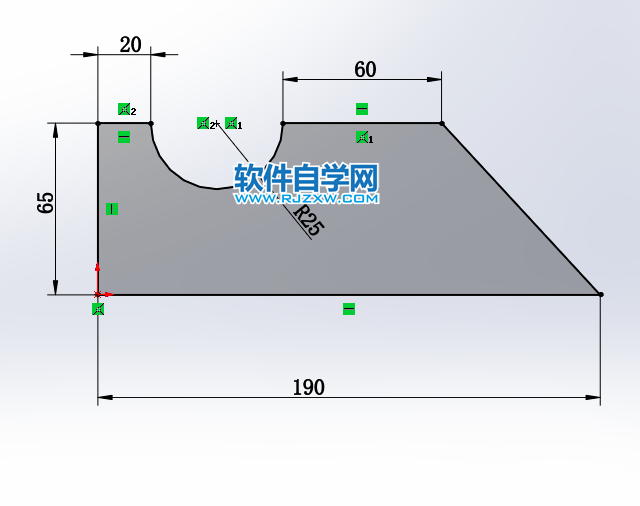

1.在【上视基准面】画草图。

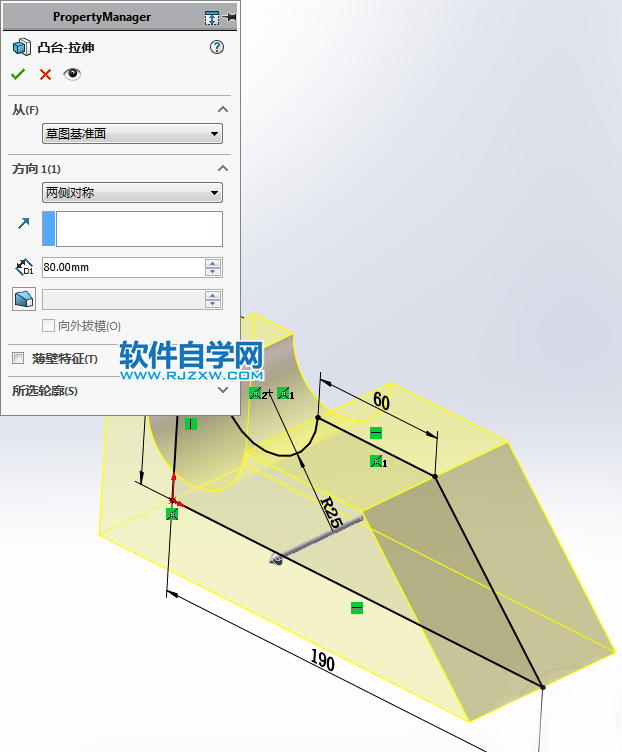

2.【拉伸凸台】两侧对称：80 。

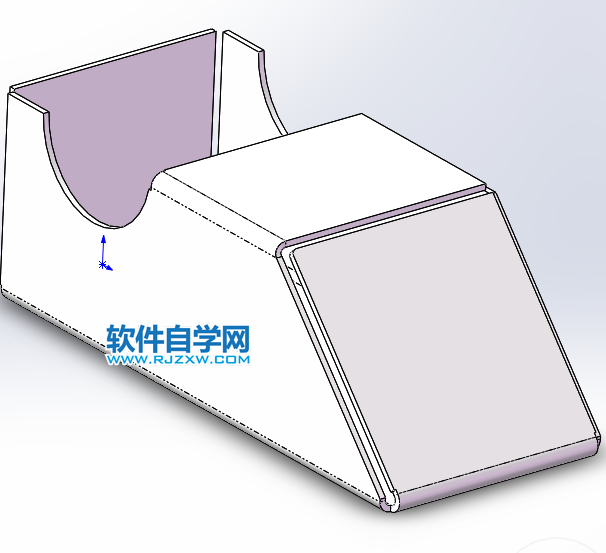

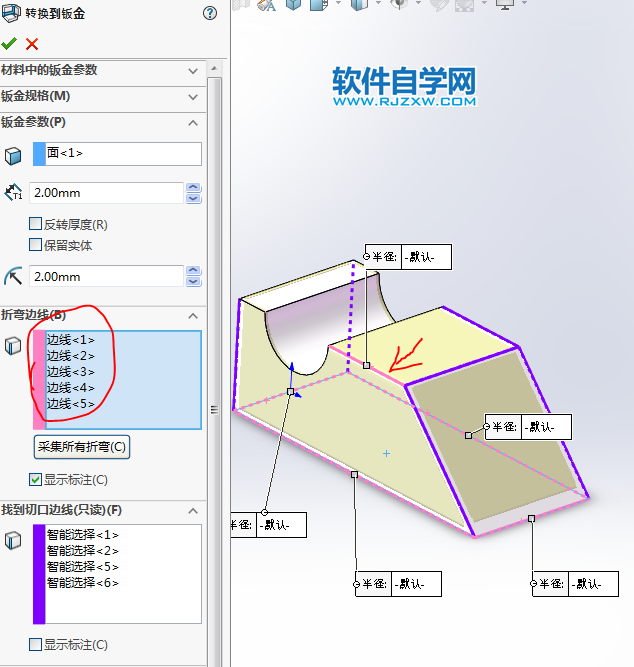

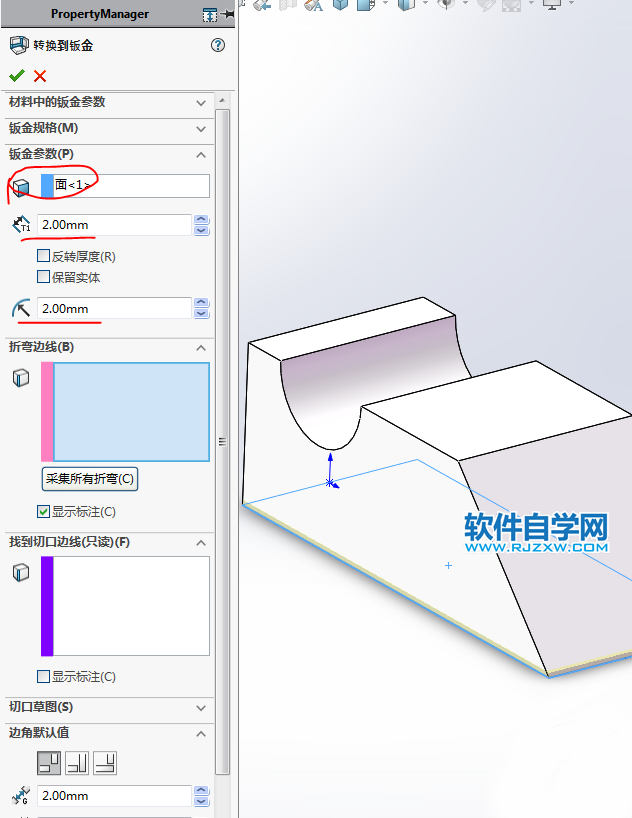

3.【转换到钣金】固定面：底面 ，厚度：2 ，半径：2 。
3-1.折弯边线：底部的四根边线、顶面的粉色边线 。

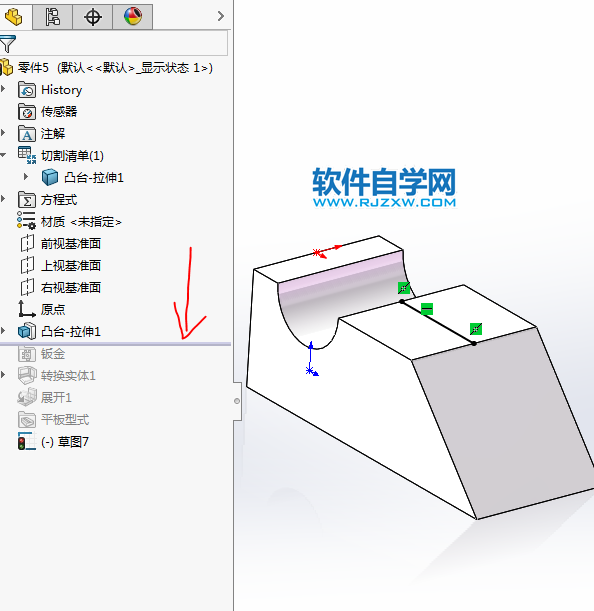

5.把设计树拖回钣金上面，在实体顶面画一根直线。

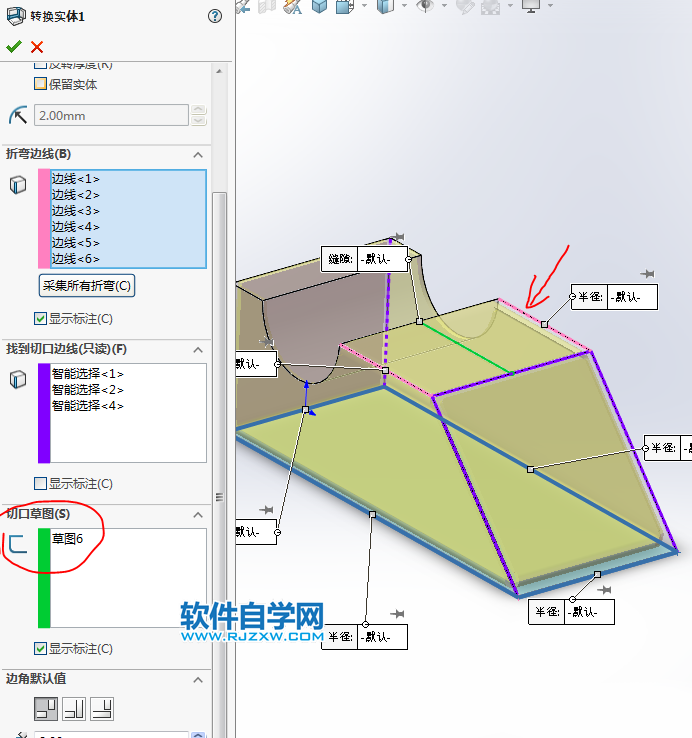

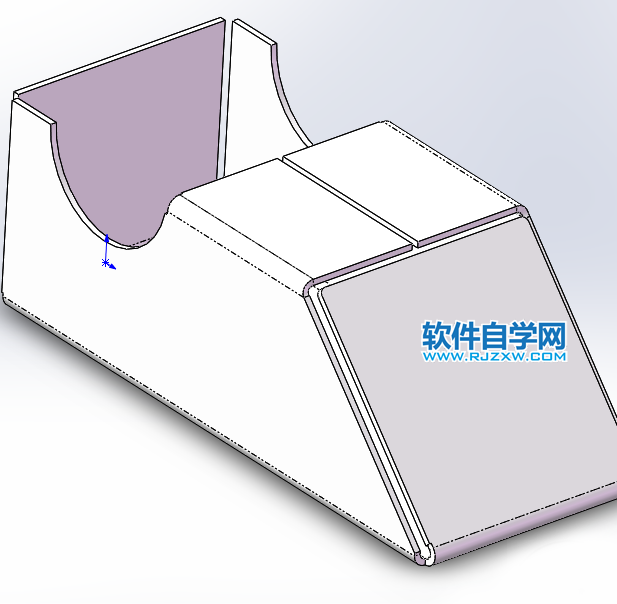

6.编辑【转换到钣金】切口草图：上一步的直线 ，折弯边线：再添加一根右侧边线。

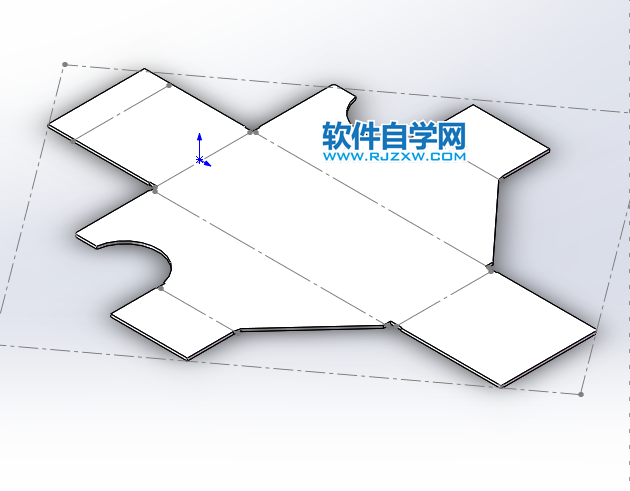

7.【展平】。

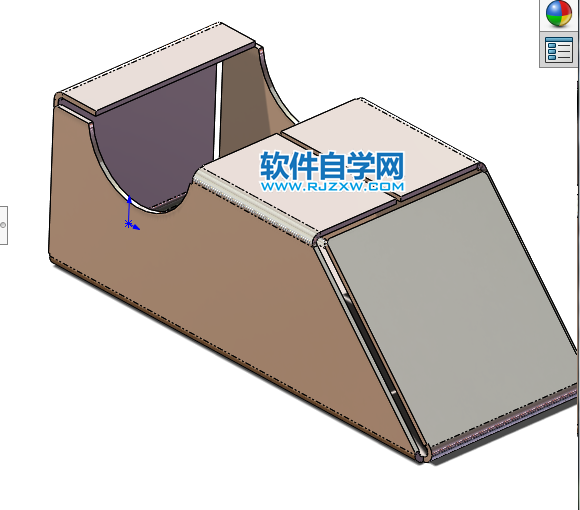

8.完成。
