1、打开solidworks2016软件，新建零件，点击草图，点击草图绘制，选择前视基准面。
2、点击直线工具，勾选作为构造线。绘制一条构造线出来，效果如下：

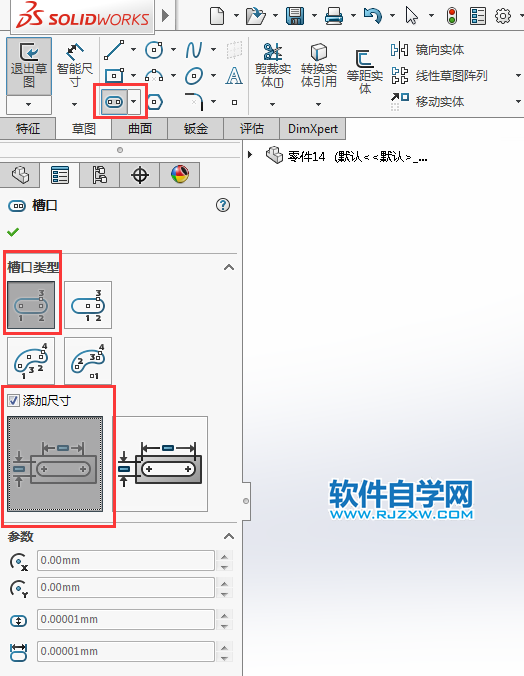

3、然后点击直糟口，选择直糟口，勾选添加尺寸，选第一种方式。

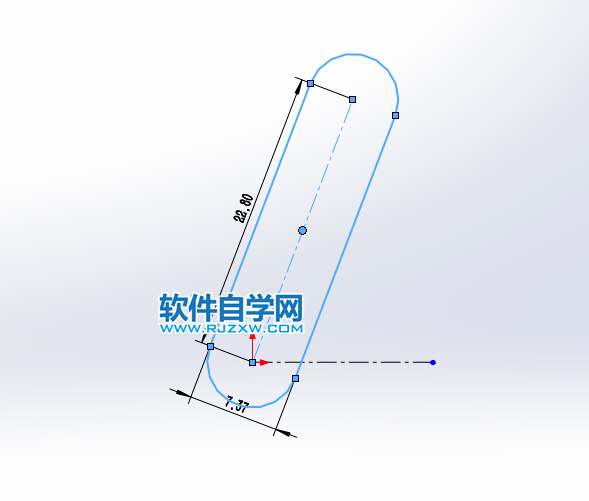

4、绘制一个斜的直糟口出来。

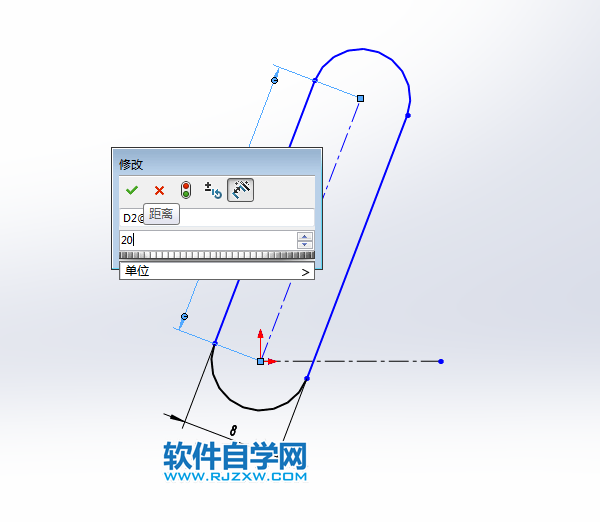

5、双击尺寸，就可以修改了，效果如下：

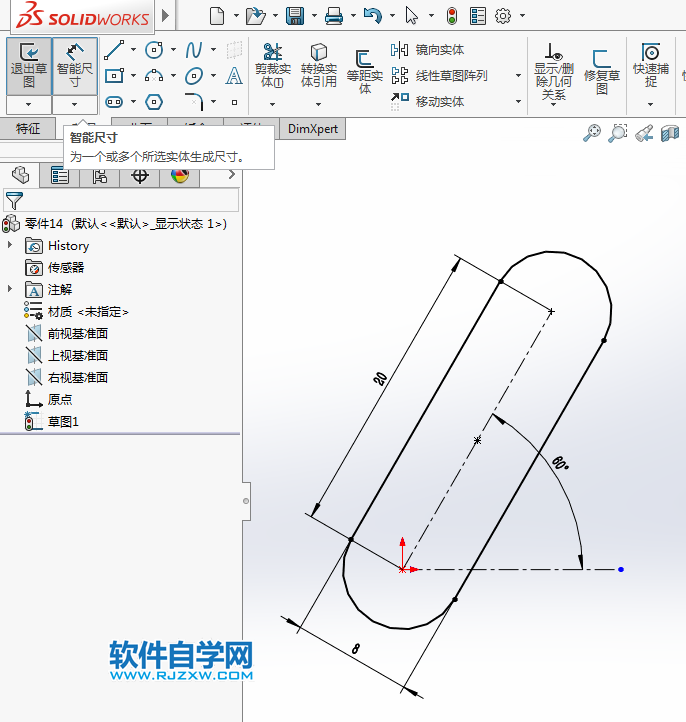

6、然后再使用智能尺寸，进行直糟口中心线与水平构造线进行标注。标好后改60度。
solidworks怎么创建60度的直糟口
