SolidWorks水壶零件的做题步骤

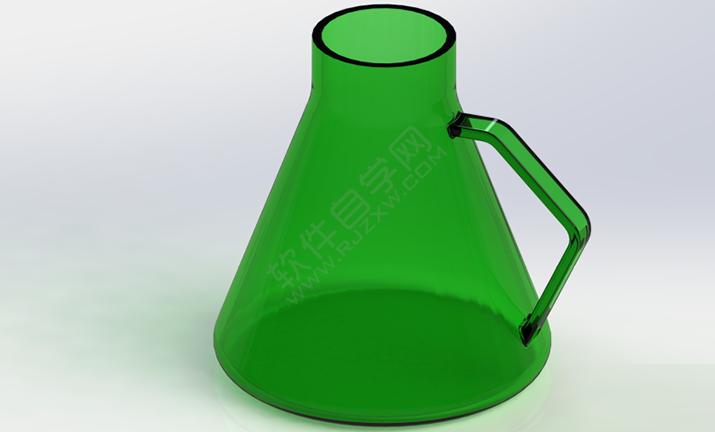

1、SolidWorks经典建模之水杯效果图：

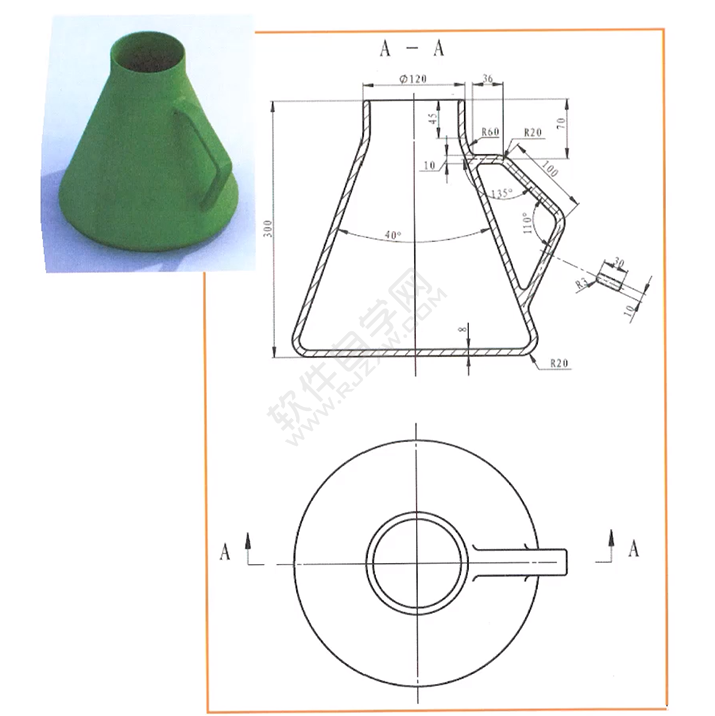

2、SolidWorks经典建模之水杯图纸:

SolidWorks经典建模之水杯建模步骤：

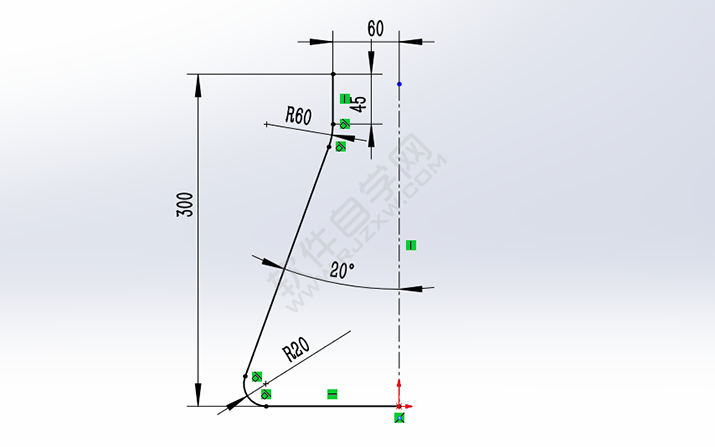

3、打开SolidWorks软件，新建零件，然后前视基准面-草图绘制。

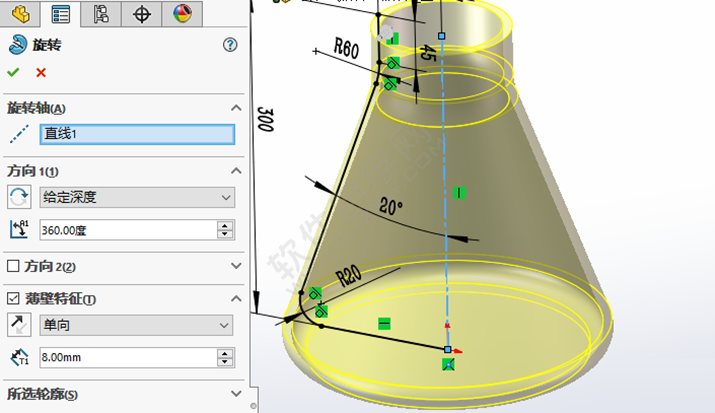

4、特征-旋转，参数如图：

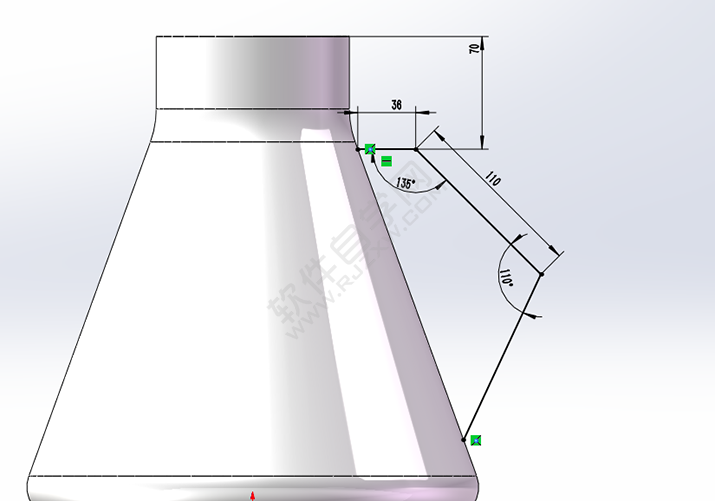

5、前视基准面-草图绘制。

6、添加圆角，20。

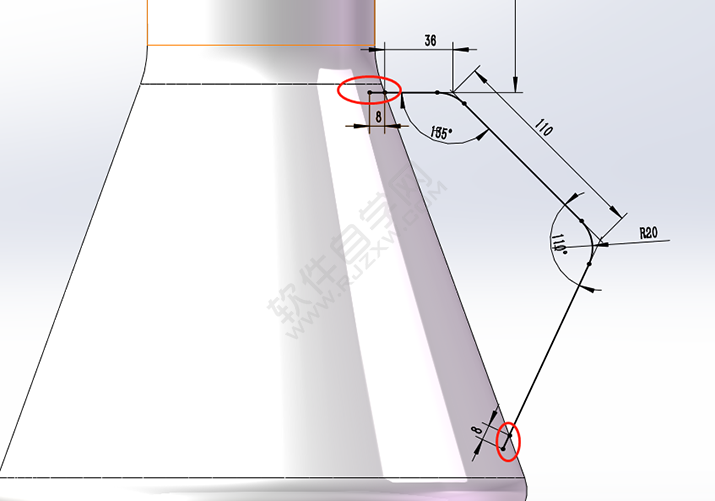

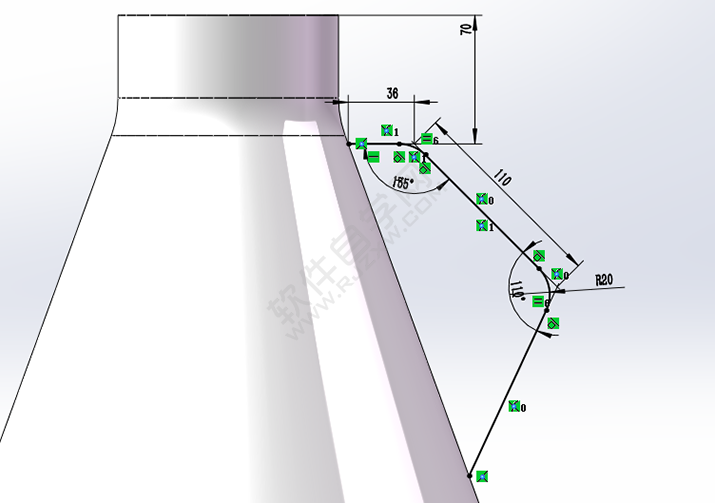

7、两个端点个延长一部分长度草图，添加直线段。

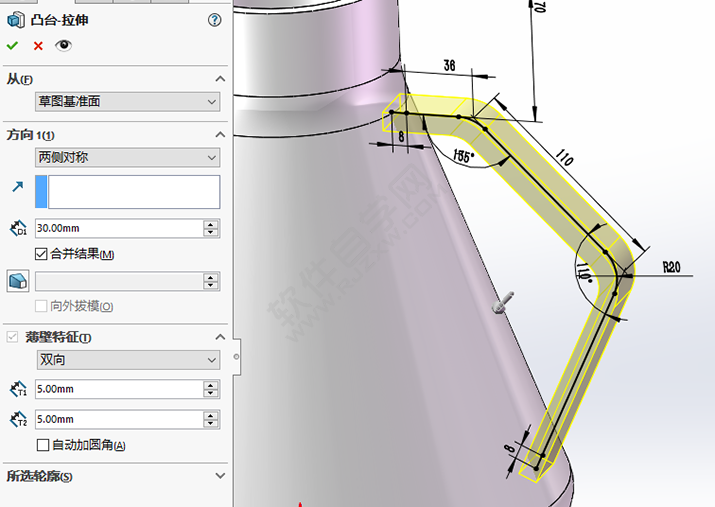

8、特征-拉伸，参数如下：

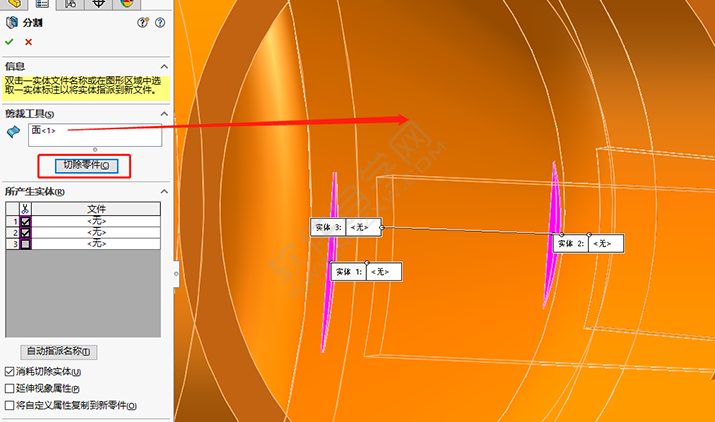

9、插入-特征-分割，选择内表面，点击切除零件，然后选择拉伸多出的部分，点击对号。

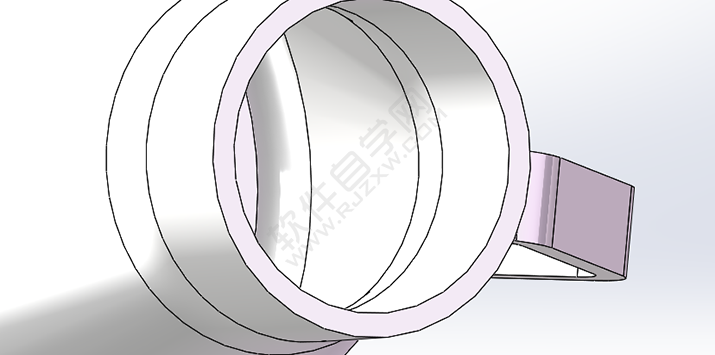

10、完成后效果图，内侧无多余材料。

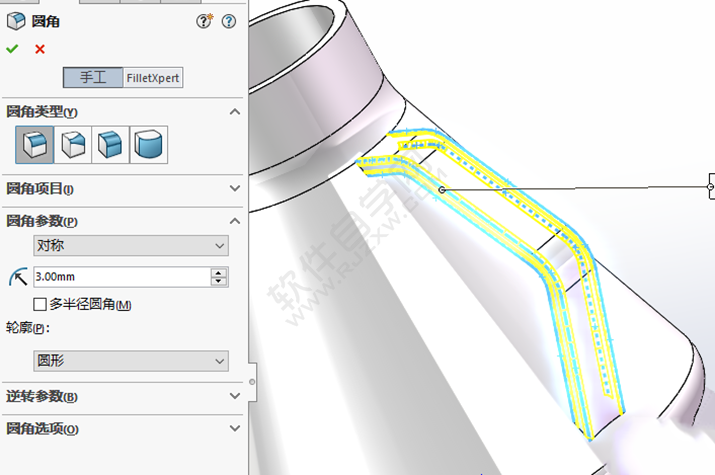

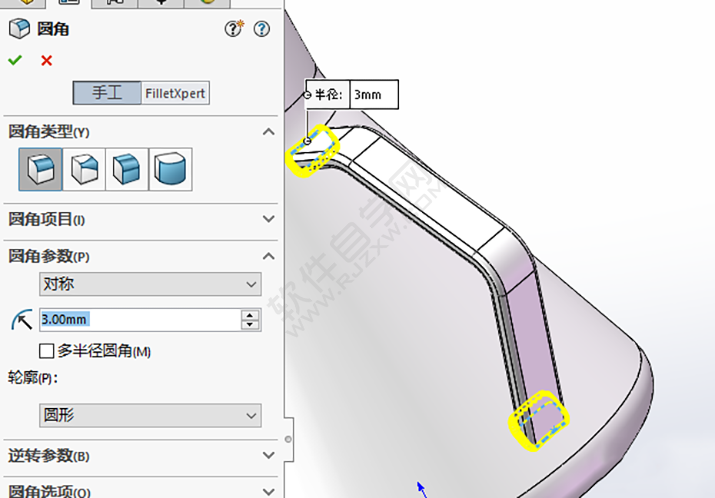

11、然后特征-圆角。

12、特征-圆角。

13、染色，添加玻璃材质，出效果完成。
