solidworks箭头书架怎么制作

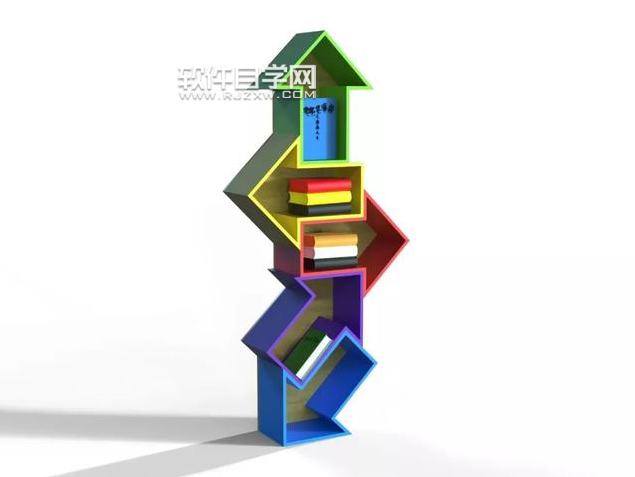

第1步、看看箭头书架效果图

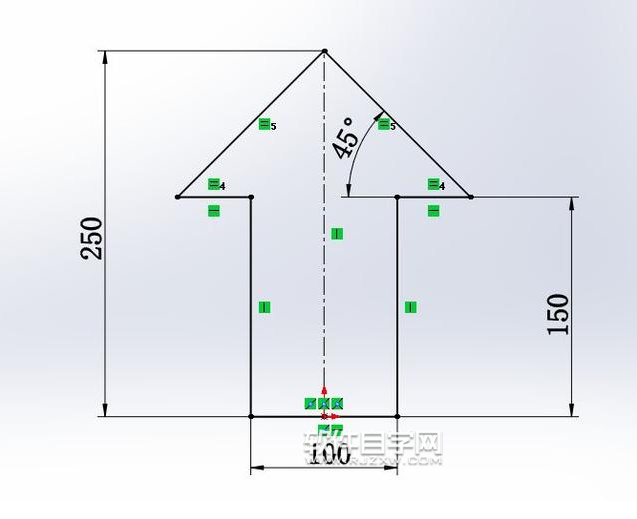

第2步、打开solidworks软件，在前视基准面上草绘图形。效果如下：

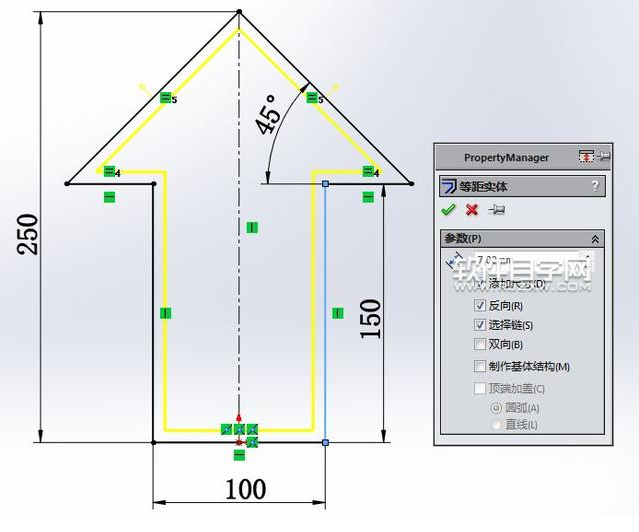

第3步、使用等距实体，进行偏移。

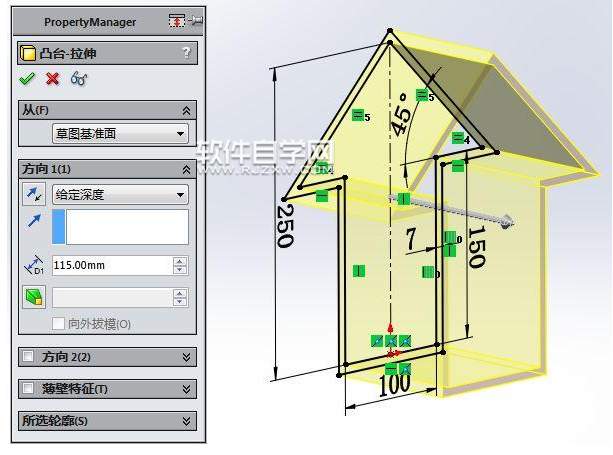

第4步、使用凸台拉伸，进行处理。

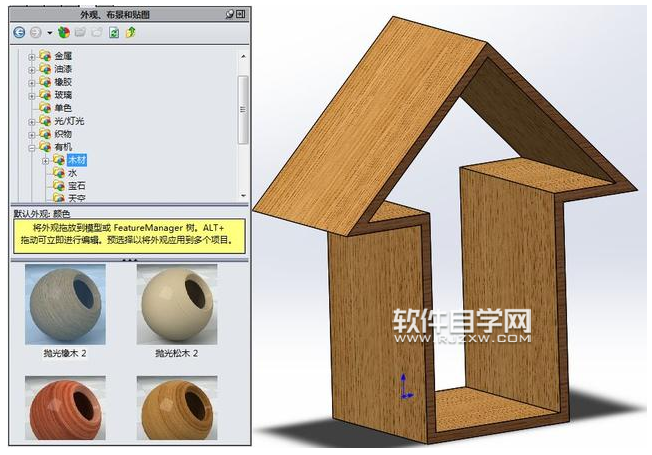

第5步、然后进行木材上色。然后保存零件。

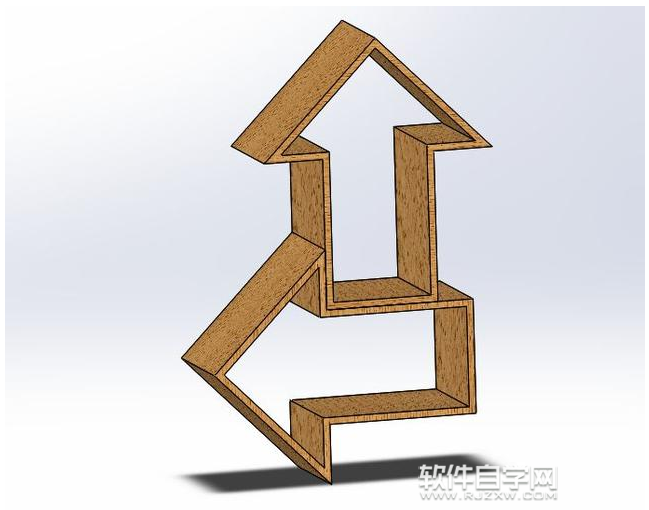

第6步、新建装配体，把零件拖进来。按住 Ctrl键复制一个，添加3个配合，都是面与面重合。

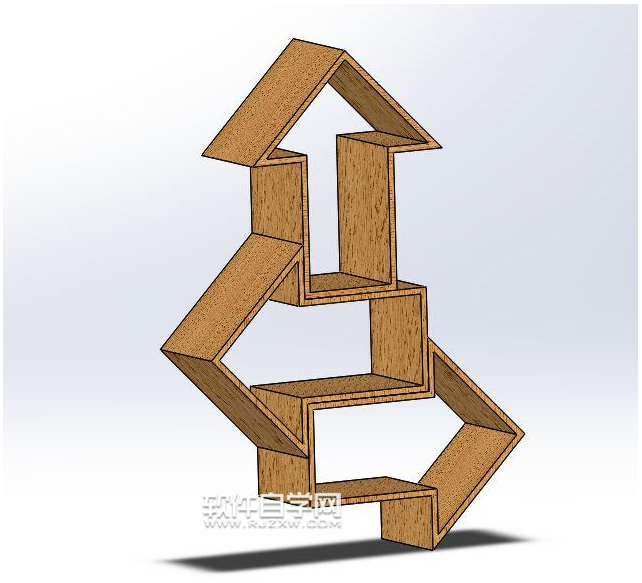

第7步、再复制一个零件，用鼠标右键旋转零件，用鼠标左键移动零件。再添加3个配合，还是面与面重合。

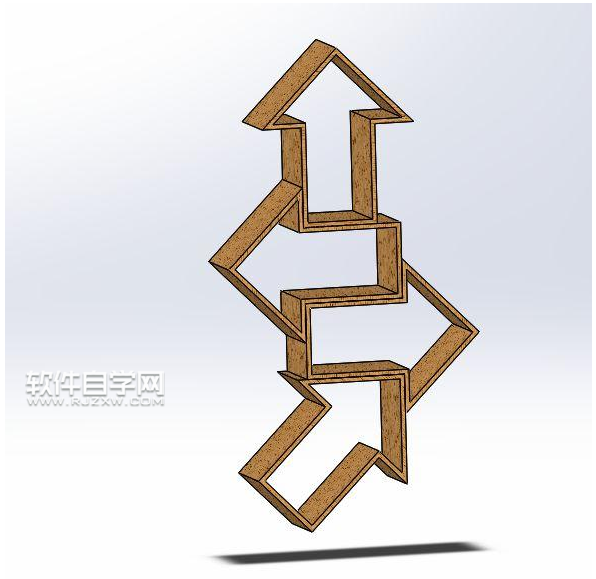

第8步、继续复制零件，添加配合。
