solidworks烟灰缸建模怎么画

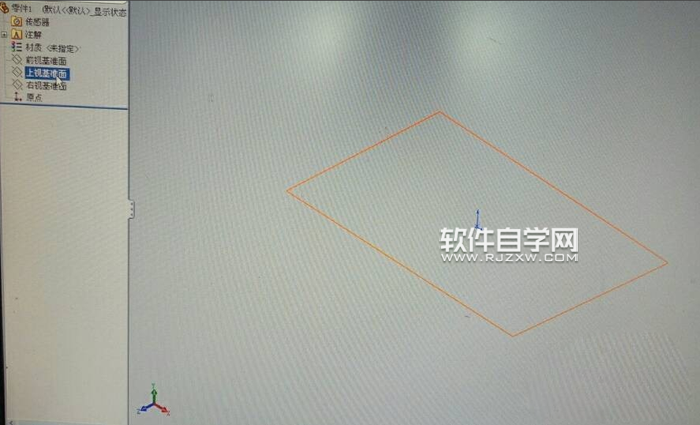

第1步、打开solidworks软件，点击上视基准面。

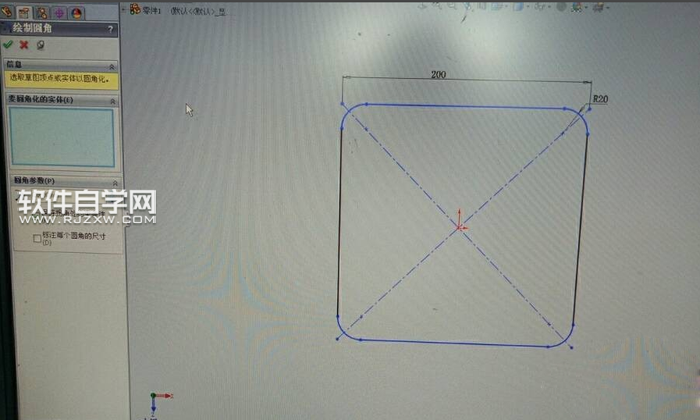

第2步、然后绘制一个正方形，200x200mm 然后绘制圆角为20mm。

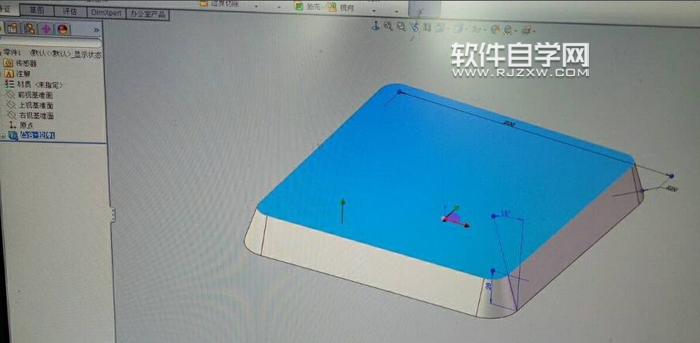

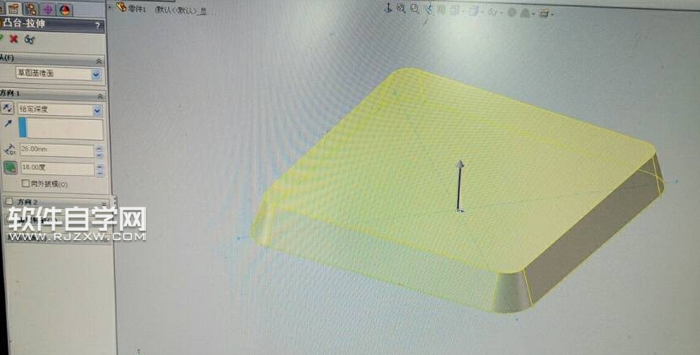

第3步、然后进行凸台拉伸，深度为26mm，角度为16度。

第4步、然后选择面。

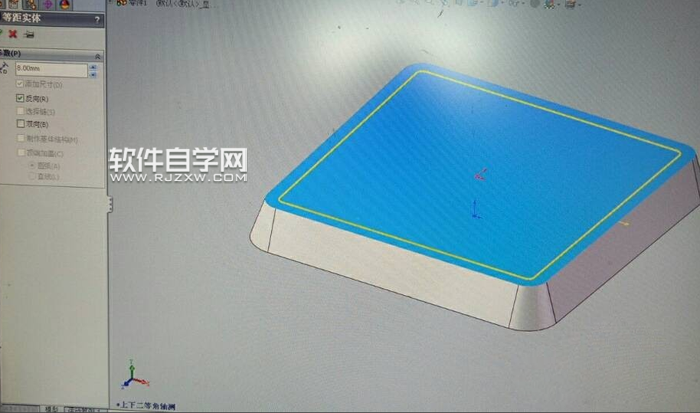

第5步、设置等距实体，设置偏移的参数。

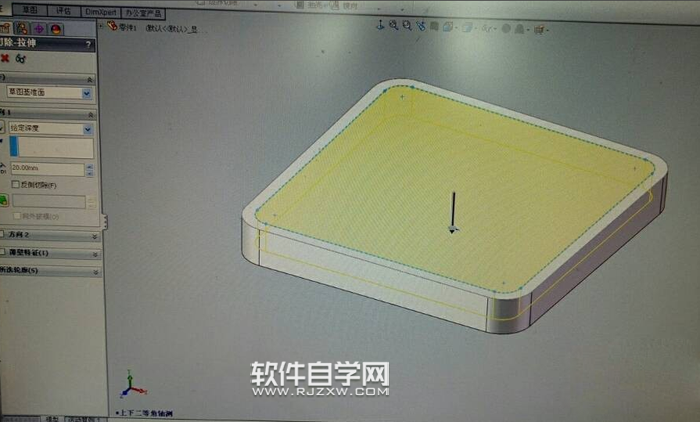

第6步、然后点击拉伸切除设置。设置深度为20mm。

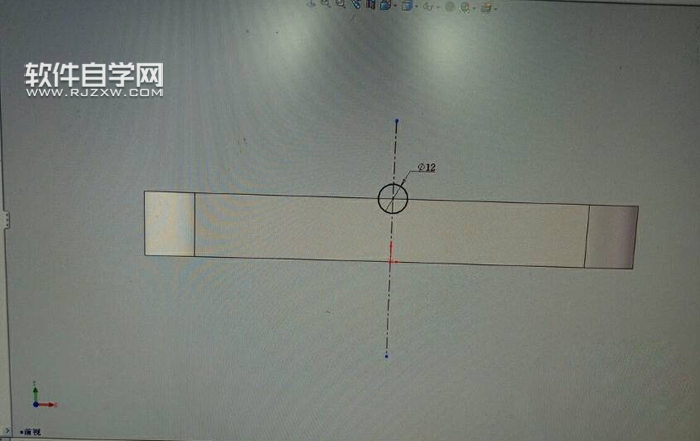

第7步、完成后，在前视基准面，绘制一个直径12mm的圆出来。

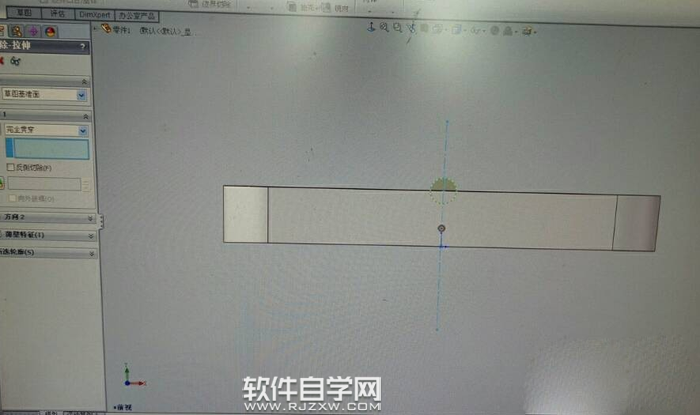

第8步、进行拉伸切除处理，设置完全贯穿。

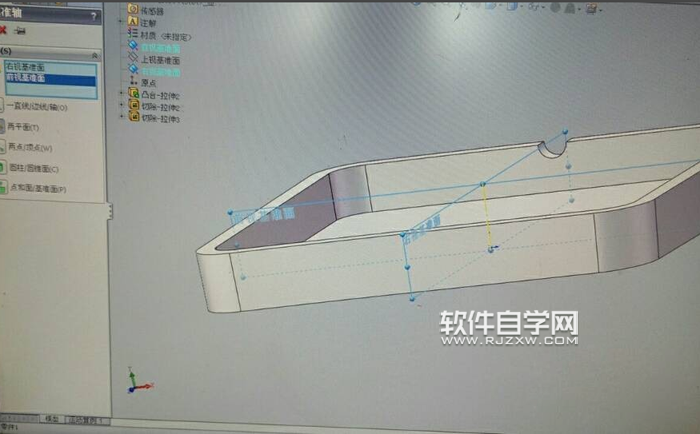

第9步、同样的方法，设置另一个基准面。绘制一条中心轴。

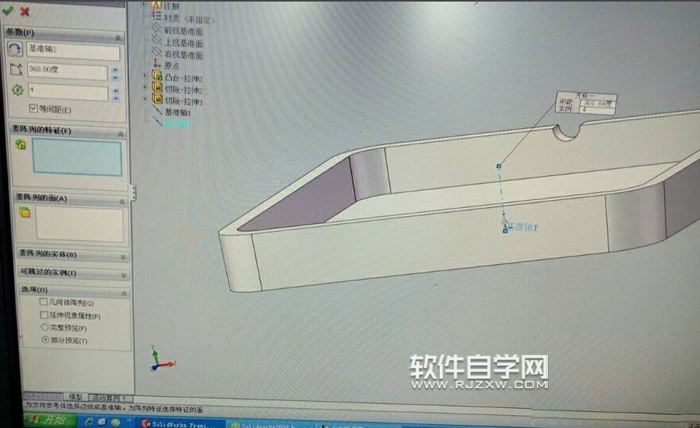

第10步、然后使用阵列，把切除拉伸进行阵列。

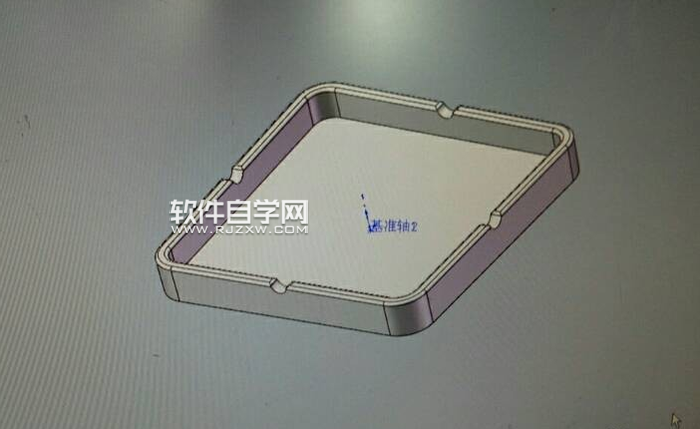

第11步、这样四同就进行切除了。

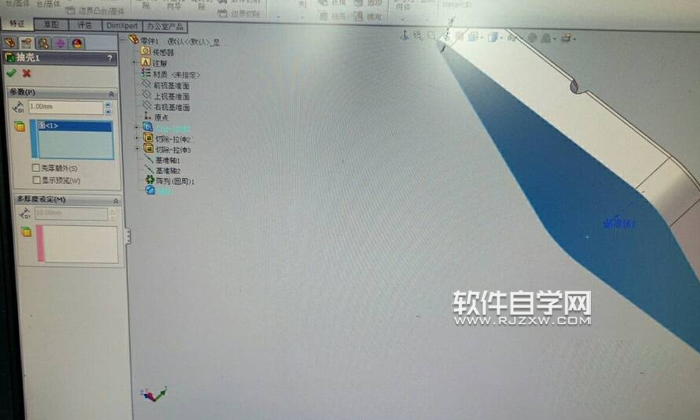

第12步、底部进行抽壳处理。

第13步、上面的边进行倒圆角处理。
