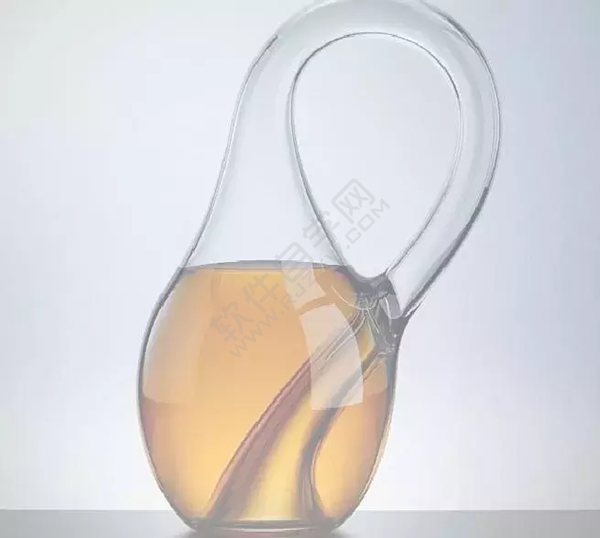

1、效果图：
建模步骤：
2、前视基准面。工具——草图工具——草图图片。插入图片。

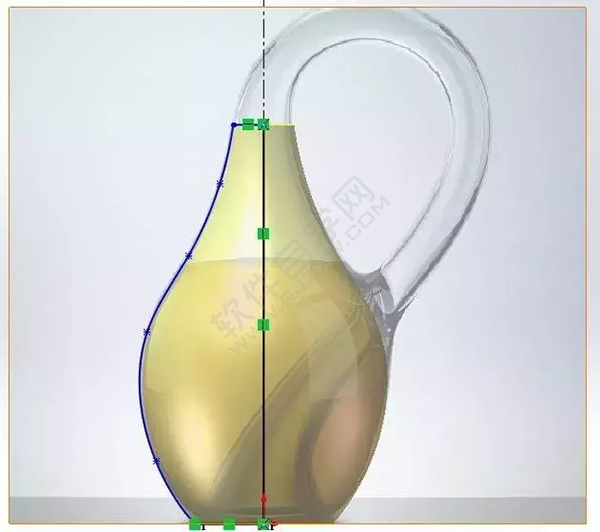

3、把图片上的瓶底中心拖到到原点处，草绘样条曲线和直线。

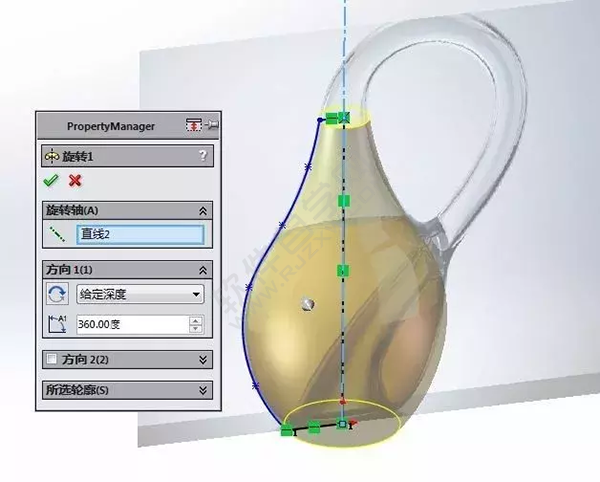

4.旋转。

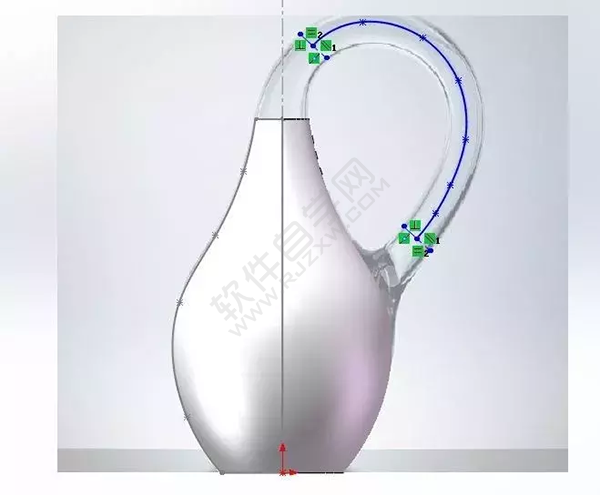

5.前视基准面。显示草图1 。先草绘两条斜线，相等、平行约束。再草绘样条曲线，两端与直线垂直，中点约束。
6.新建基准面，参考样条曲线和它的端点。
SolidWorks建模练习：用放样、扫描特征做的克莱因瓶子
