第1步、先看看效果图
第2步、打开SW软件，进入上视基准面，草绘图形。

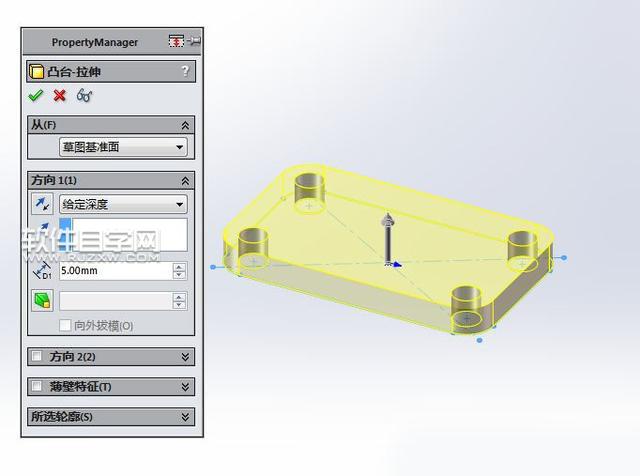

第3步、然后设置拉伸凸台，深度5mm。

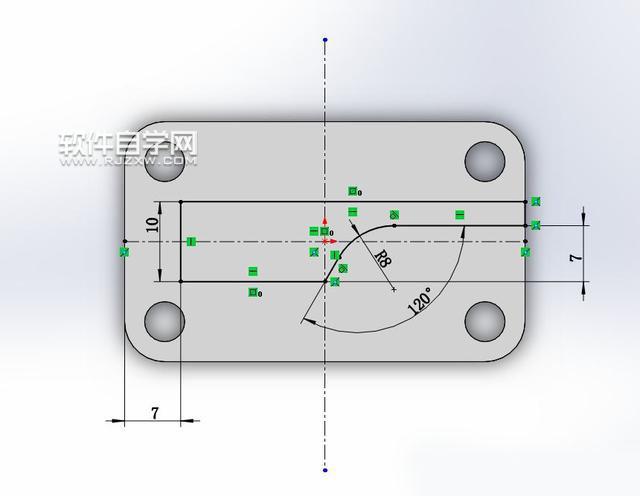

第4步、然后在实体顶面草图图形。效果如下：

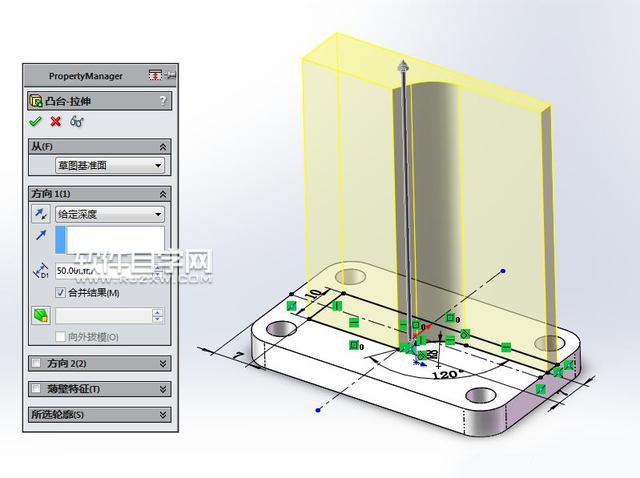

第5步、然后再设置拉伸凸台，深度随意，最好高一点。

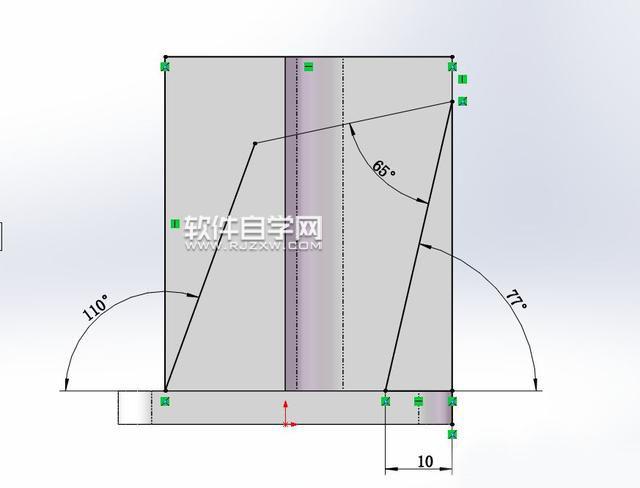

第6步、进入前视基准面，草绘图形，下图有两个封闭的区域。三角形和左上方的不规则区域。

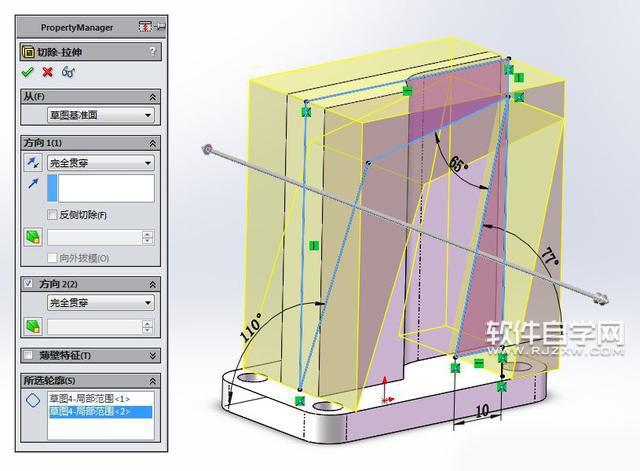

第7步、设置拉伸切除，两个方向都完全贯穿。

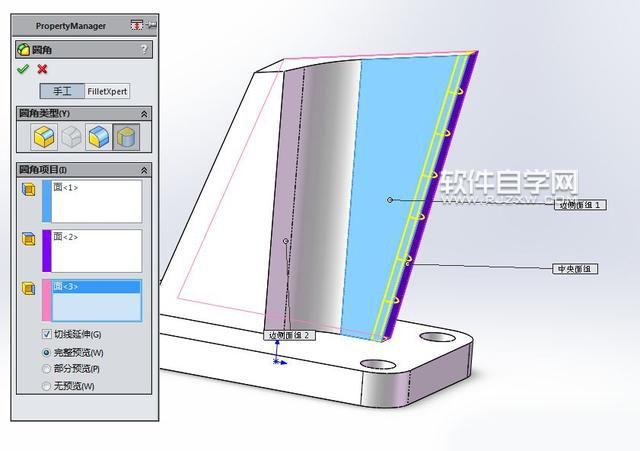

第8步、设置完全圆角。

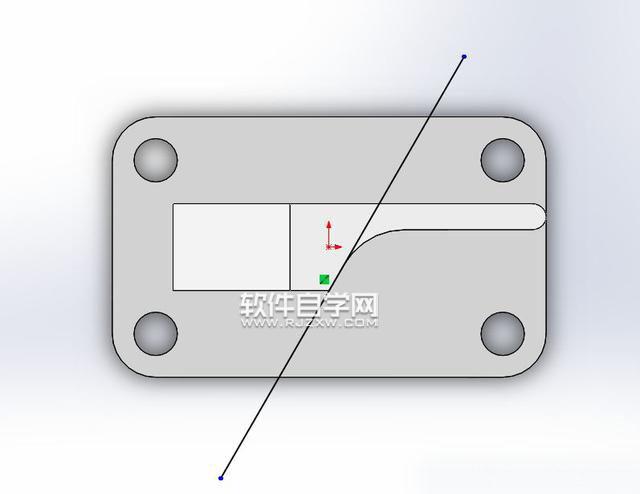

第9步、进入上视基准面，草绘一条斜线，与120度的斜线共线约束。

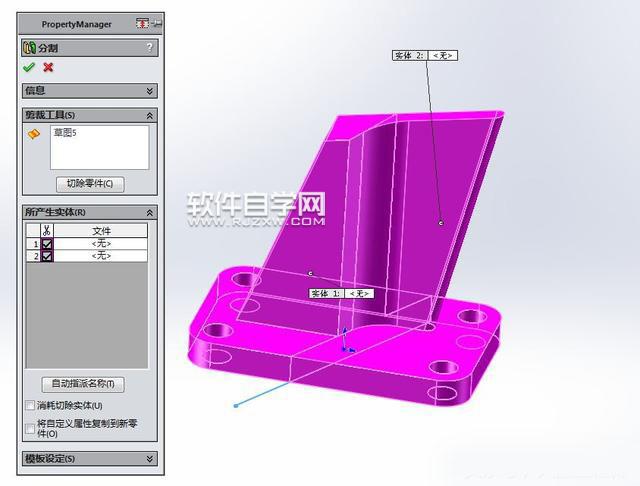

第10步、设置分割。
第11步、进入前视基准面，草绘图形。

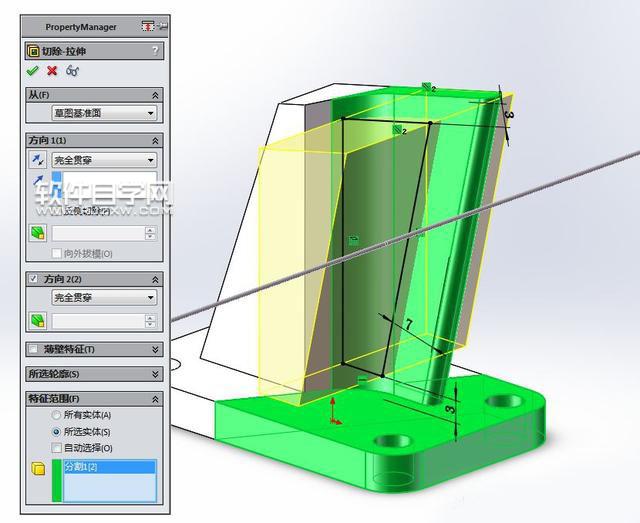

第12步、进入设置拉伸切除，两个方向都完全贯穿，特征范围只切除绿色的实体。

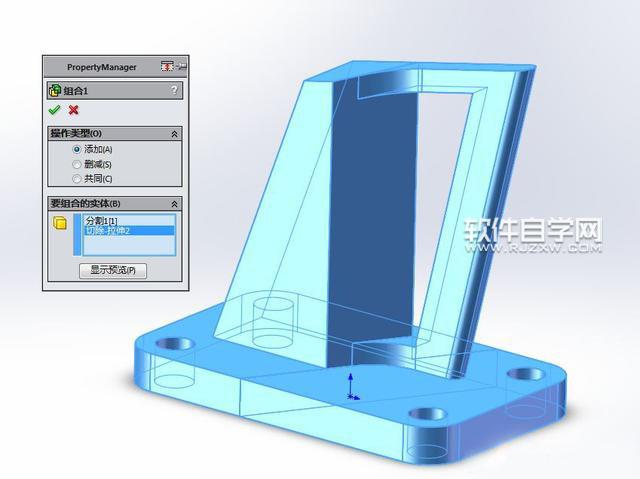

第13步、设置零件组合。

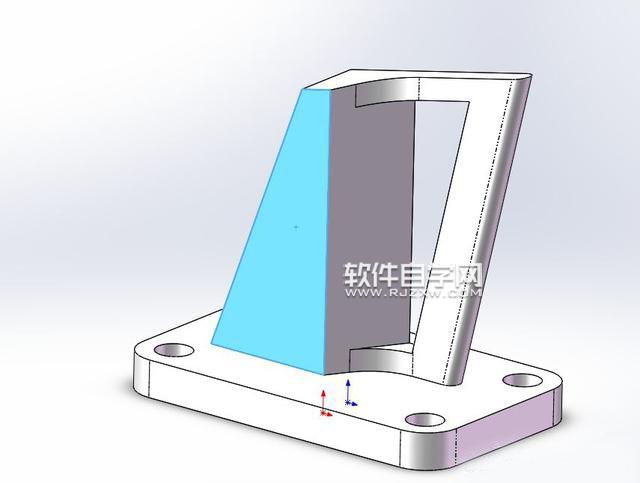

第14步、点蓝色面，进入草绘。

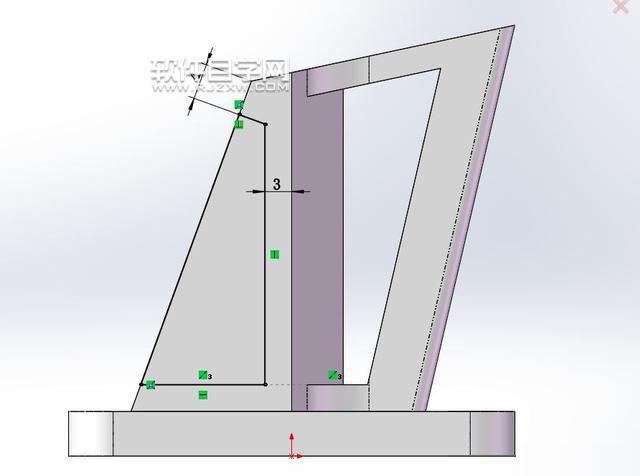

第15步、设置草绘图形。

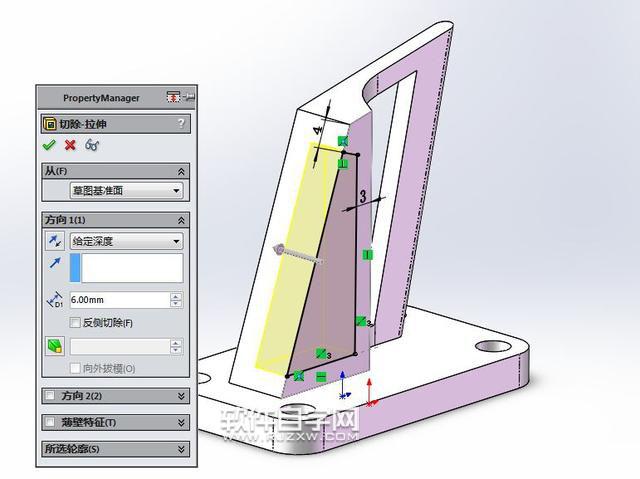

第16步、设置拉伸切除，深度6mm。

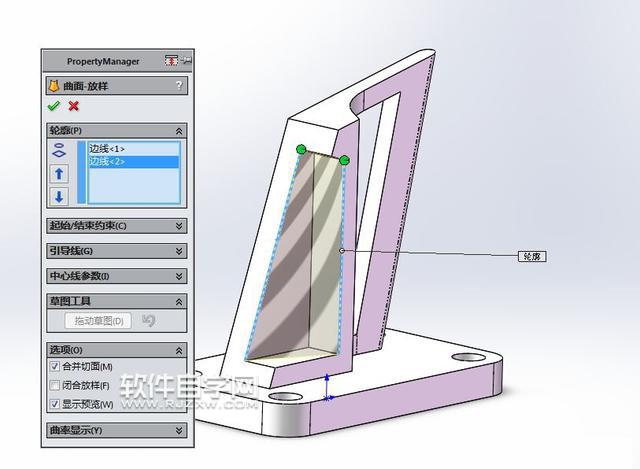

第17步、设置曲面放样，点两条蓝色边线。先隐藏曲面。

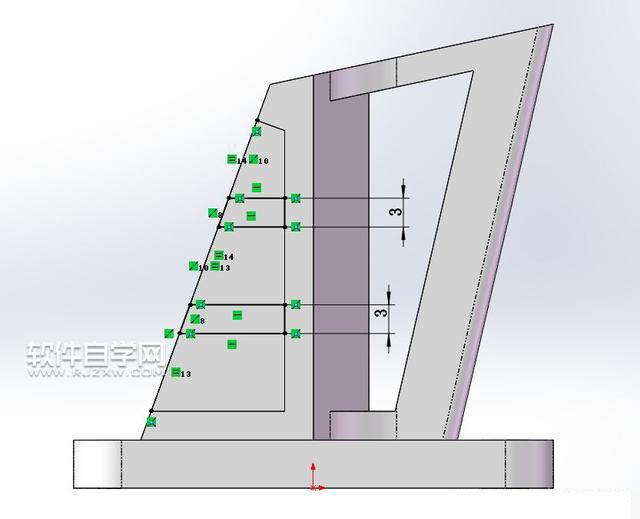

第18步、进入前视基准面，草绘图形。斜边上有三条虚线相等约束。
第19步、进入设置拉伸凸台，方向1成形到粉色面，方向2成形到下一面。

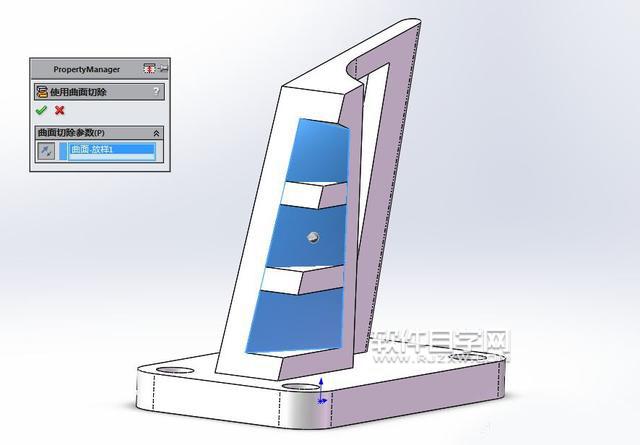

第20步、设置使用曲面切除。

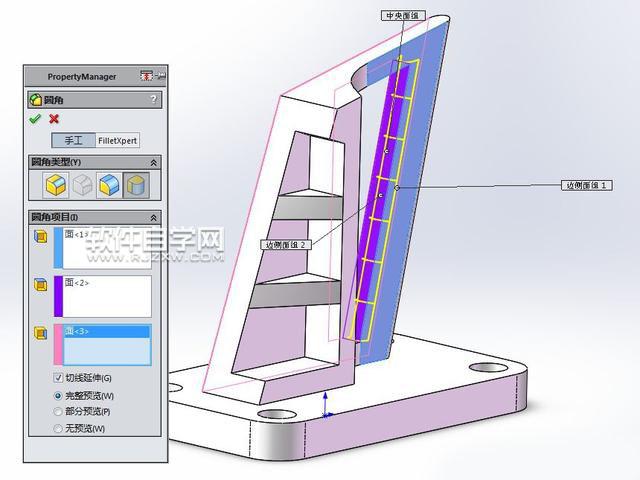

第21步、完全圆角。

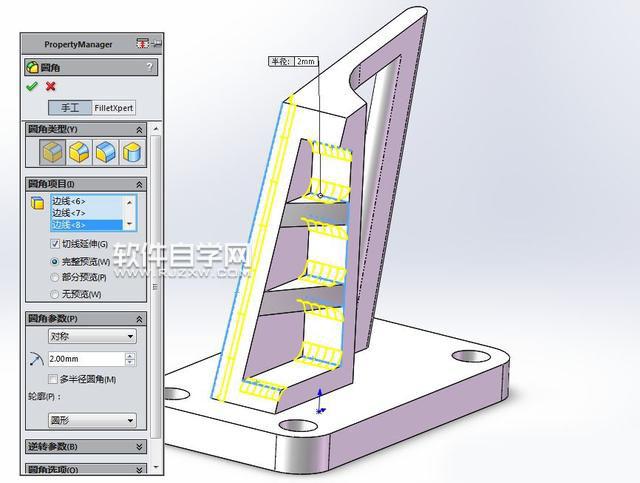

第22步、圆角，半径2 。

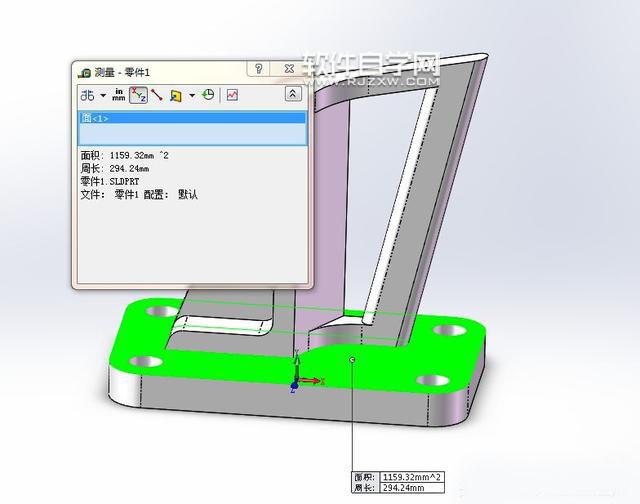

第23步、完成。面积：1159.32

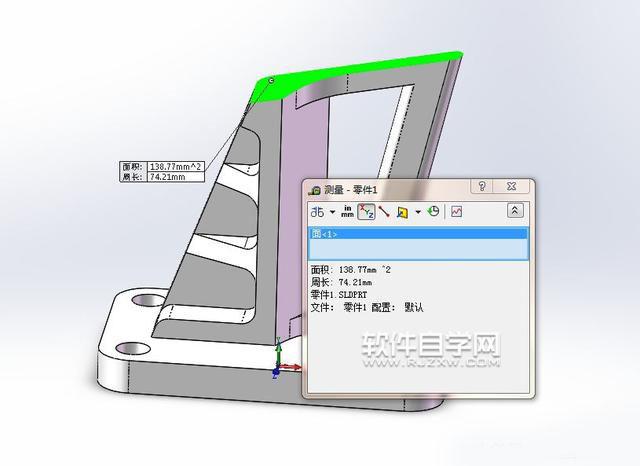

第24步、面积：138.77

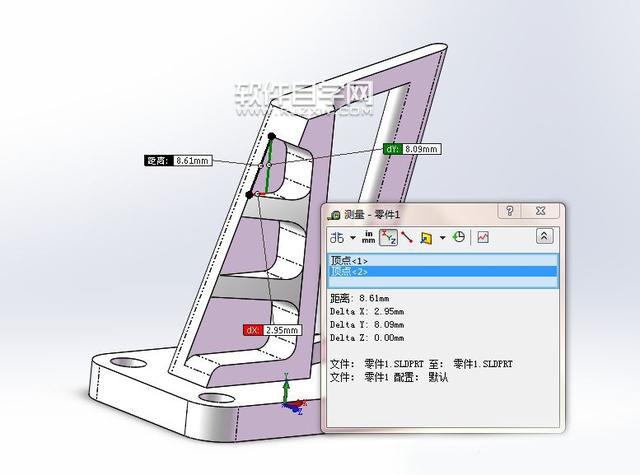

第25步、距离为8.61mm。

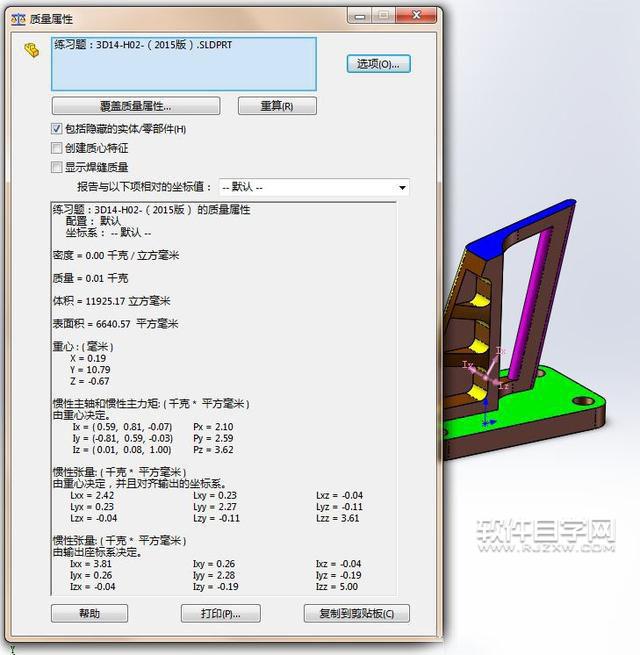

第26步、最后测量一下质量。效果如下：
