Pro/E钣金折弯概述

钣金折弯(Bend) 是将钣金的平面区域弯曲某个角度或弯成圆弧状，图1是一个典型的折弯特征。在进行折弯操作时，应注意折弯特征仅能在金的平面区域建立，不能跨越另一个折弯特征。
钣金折弯特征包括三个要素(如图1所示)：
1)折弯线(Bend Line); 确定折弯位置和折弯形状的几何线。
2)折弯角度(Bend Angle) ;控制折弯的弯曲程度。
3)折弯半径(Bend Radius); 折弯处的内侧或外侧半径。

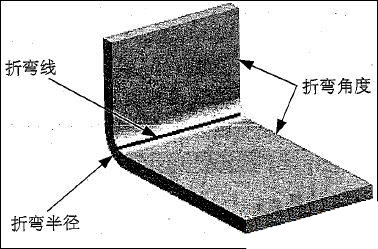

图1
