用SolidWorks画凹孔切除的滚筒零件的建模过程：

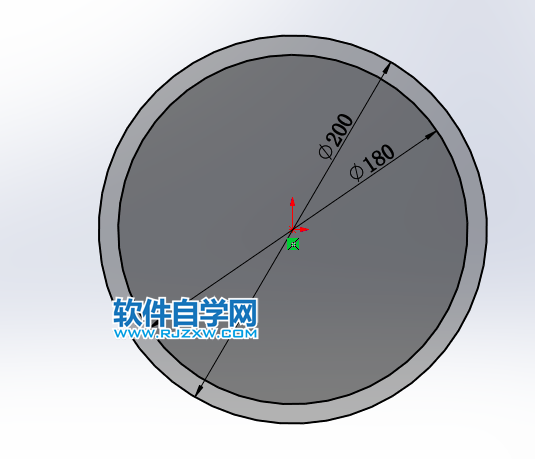

1.在【前视基准面】画圆。

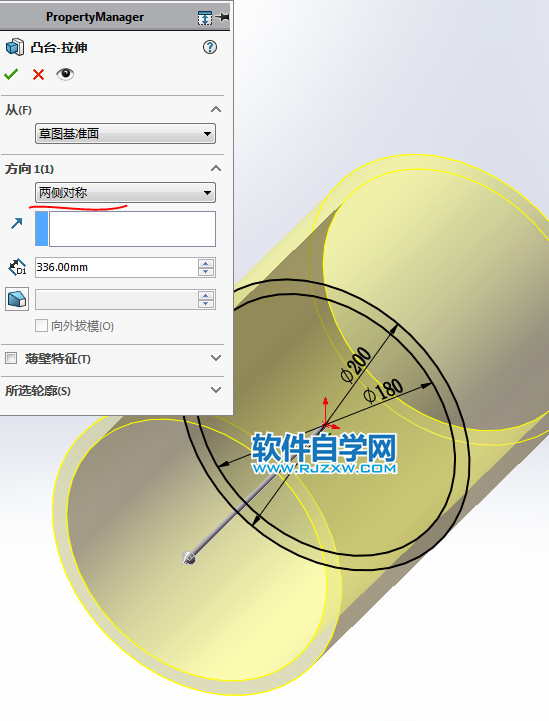

2.【拉伸凸台】两侧对称：336 。

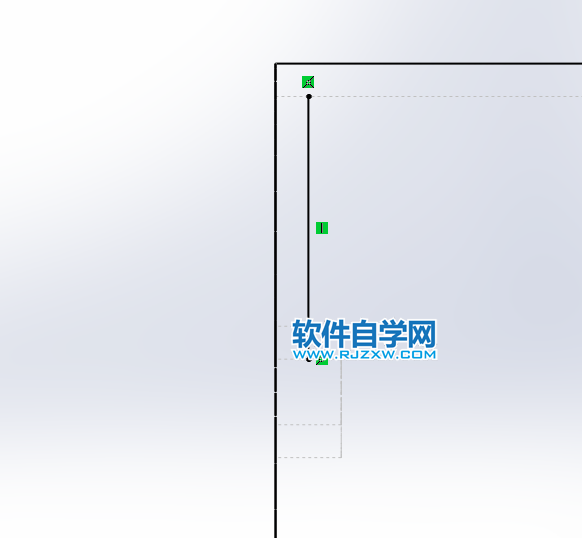

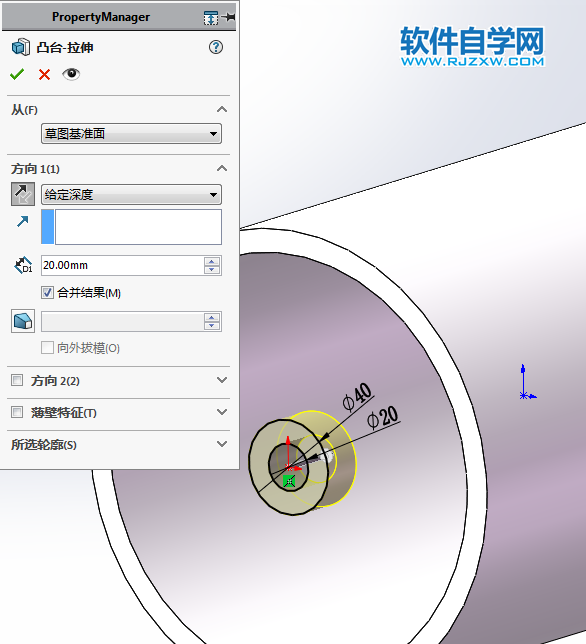

3.在圆筒左端面画两个圆，【拉伸凸台】给定深度：20 。
4.在【右视基准面】画直线，下方中点几何关系。（显示样式――隐藏线可见）

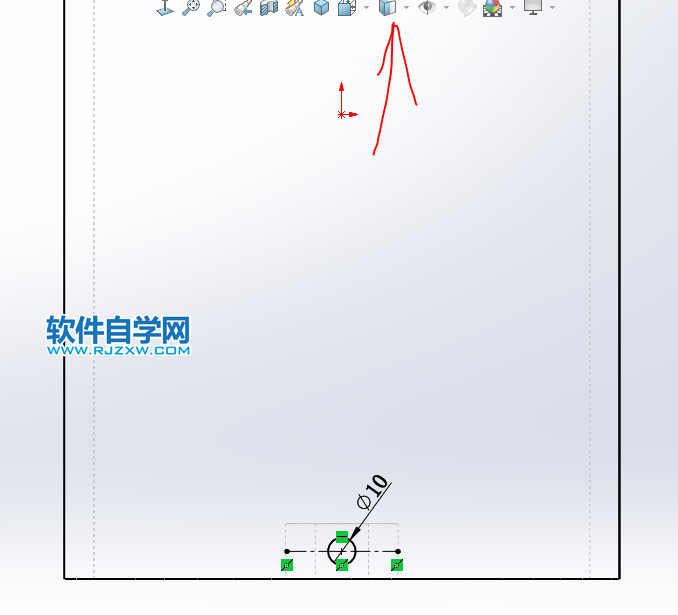

5.【扫描】直径：10 。
6.也可以在【上视基准面】画圆。
