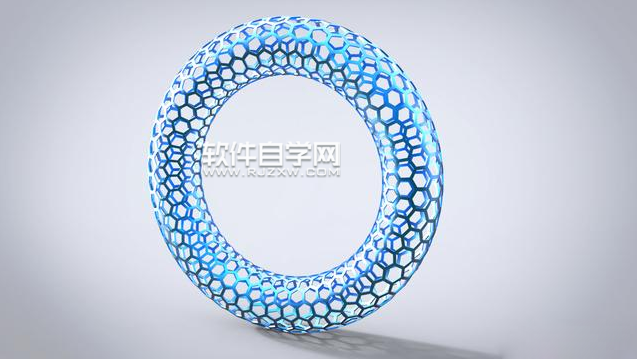

第1步、看看做好的效果图：

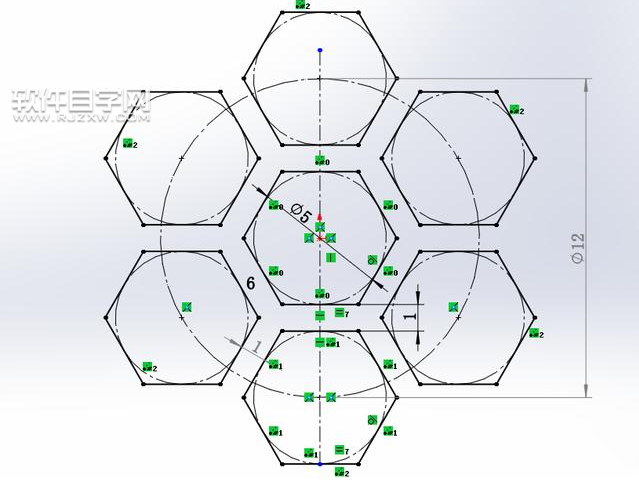

第2步、前视基准面，草绘7个六边形。退出草绘。

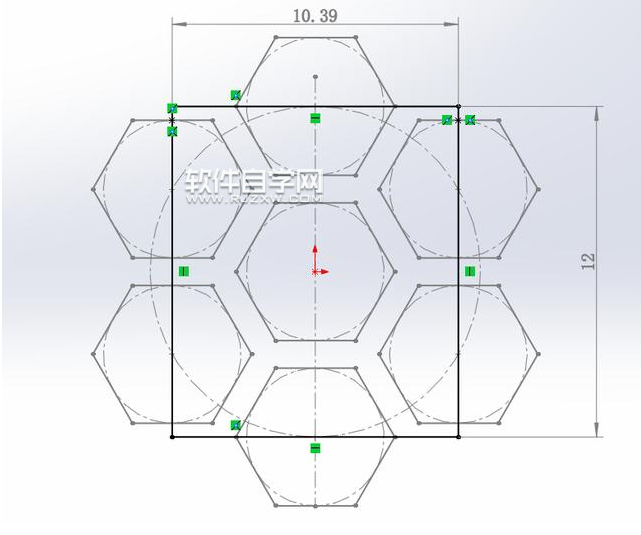

第3步、前视基准面，草绘矩形。在六边形中点上点两个点，与矩形重合。标注矩形，这两尺寸后面阵列时要用到。

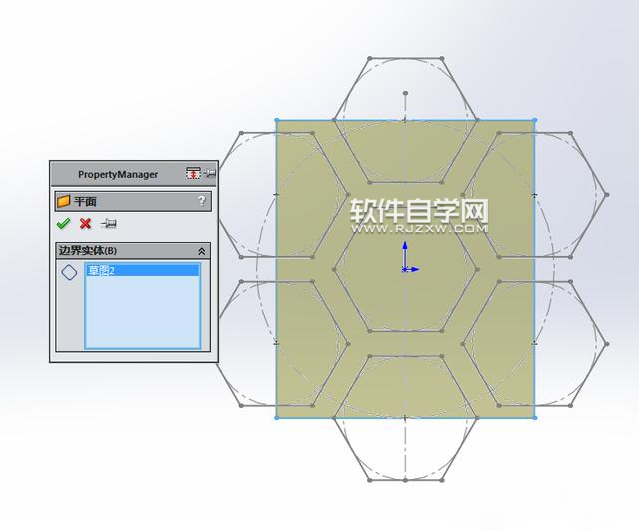

第4步、绘制一个平面。

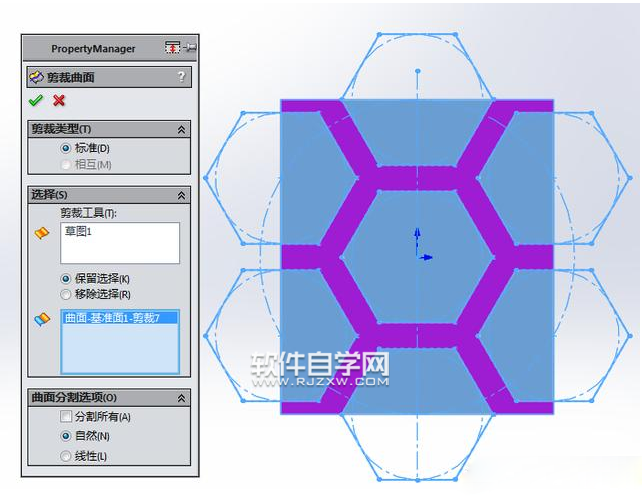

第5步、剪裁曲面。剪裁工具为草图1，保留紫色部分。

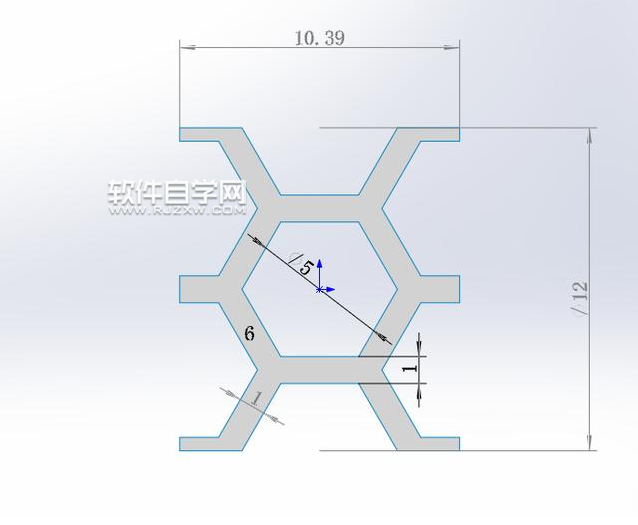

第6步、在左侧设计树，注解上右键，显示特征尺寸。
SolidWorks六边形镂空圆环建模的方法
