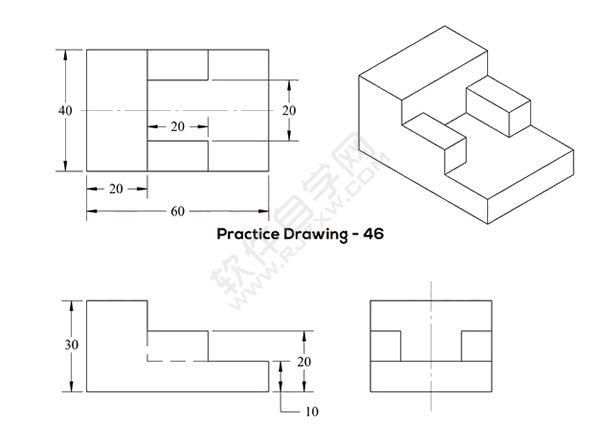

效果图如下：

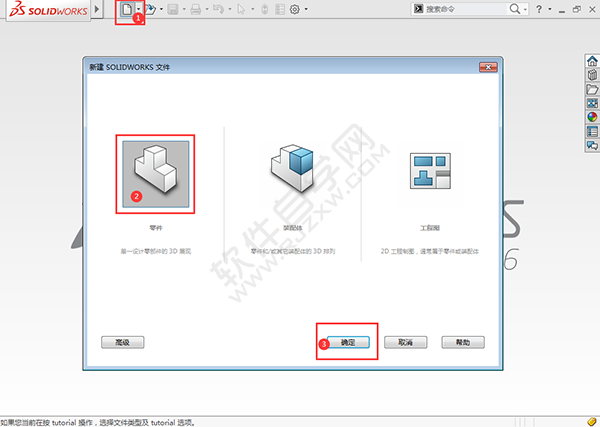

第1步、点击新建图标，弹出新建面板，点击零件图标，点击确定。

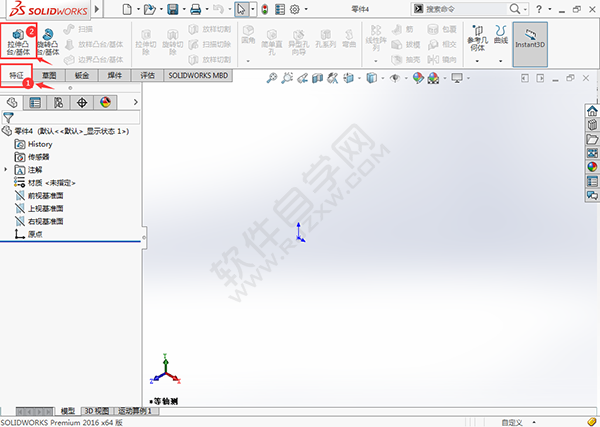

第2步、点击特征菜单，点击拉伸凸台/基体工具。

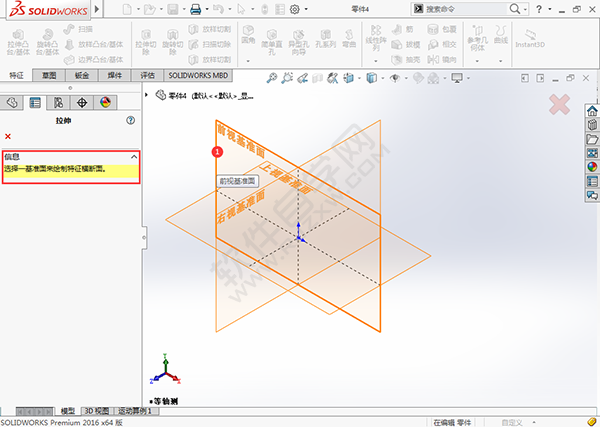

第3步、选择前视基准面，作为草图的绘图的基准面。

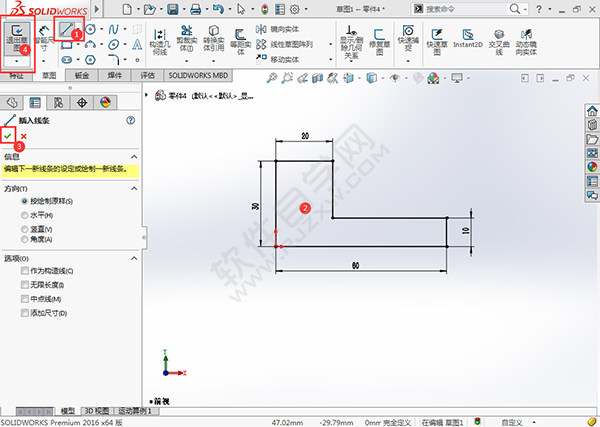

第4步、点击直线工具，绘制下面的草图出来，按尺寸标好。点击确定，退出草图。

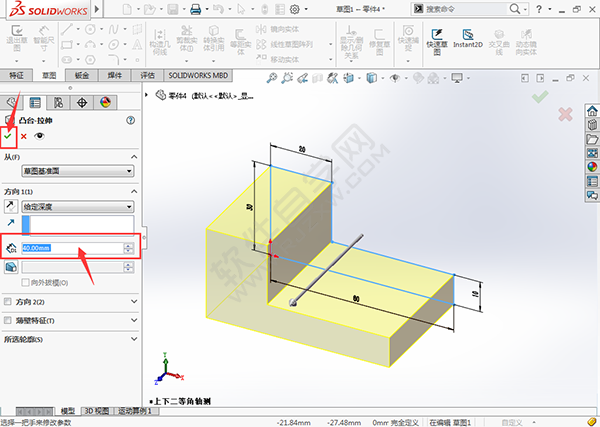

第5步、转到凸台基体设置。设置深度为40mm，点击确定。

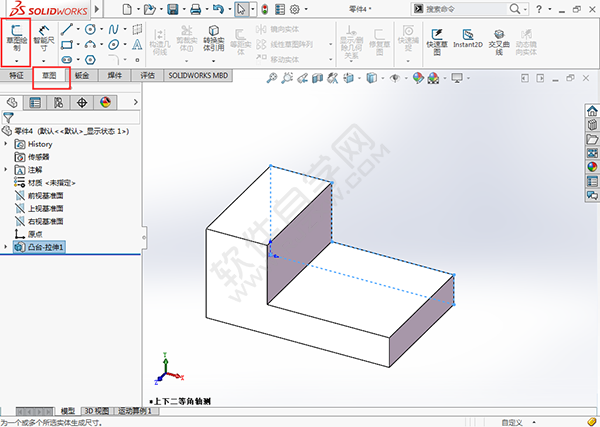

第6步、点击草图菜单，点击绘草图绘制功能。
第7步、选择实体的面，作为创建草图的面。效果如下：

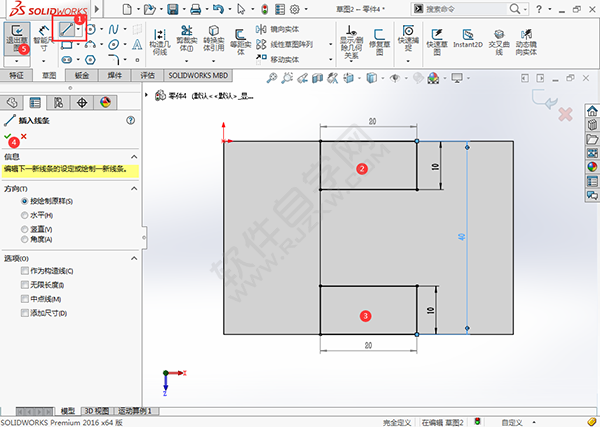

第8步、在实体面上，使用直线工具，绘制下面两个矩形。尺寸如下：

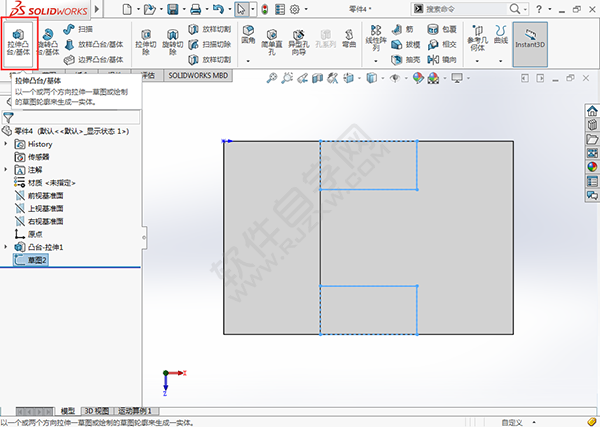

第9步、退出草图后，点击拉伸凸台/基体。效果如下：
第10步、选择矩形的草图，设置深度为10mm。点击确定。

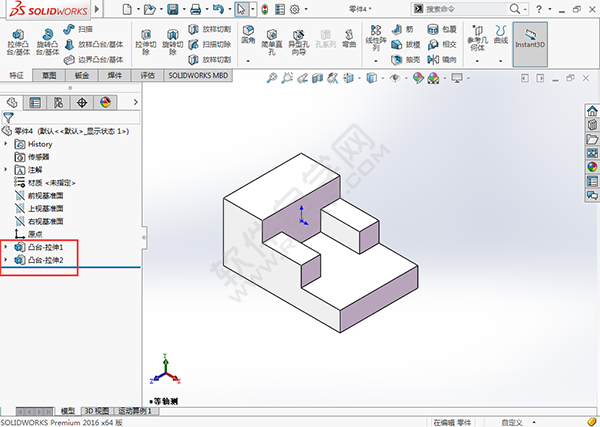

第11步、就要两个凸台拉伸，就可以完成这个简单实体创建。
