在如图1所示的菜单管理器中，可以选择折弯类型。
图1

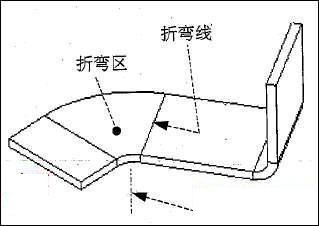

“Angle(角)”类型：将钣金的平面区域折弯一定的角度，如图2所示。

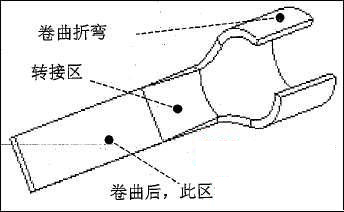

“Roll(滚动)”类型：将钣金的平面区域折为卷曲形状，如图3所示。
图2
图3
不论选择“Angle(角)”类型还是“Roll(滚动)”类型，下面都会出现三个选项:
“Regular(规则)”：一般形式的折弯。
“w/Transition(带有转接)”：带有转接区的折弯，所谓的转接区是指平面区域及折弯区域之间的缓冲区，如图4所示。
“Planar(平面)”：钣金壁相对一条垂直草绘平面的轴线进行折弯，如图5。
图4
图5
