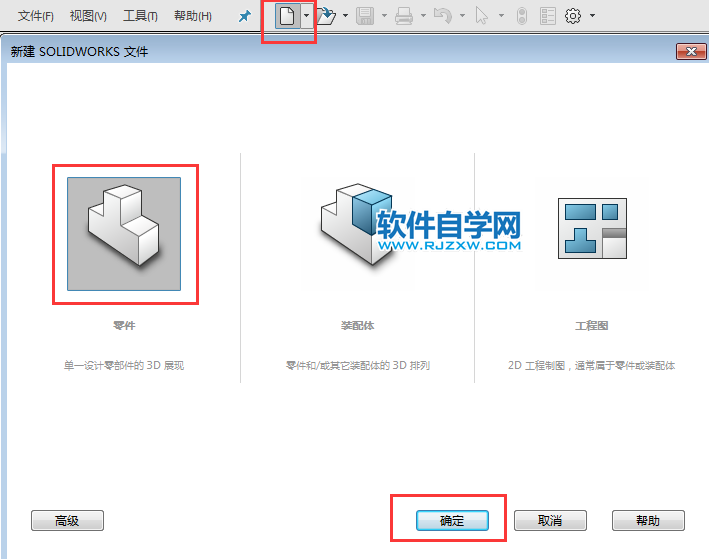

1、打开Solidworks2016软件，点击新建图标，点击零件，点击确定。

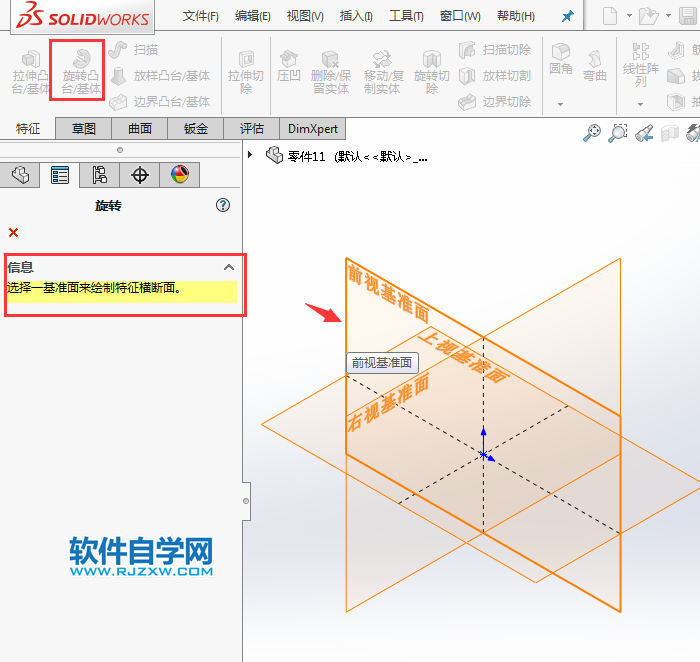

2、点击旋转凸台/基体，选择前视基准面。

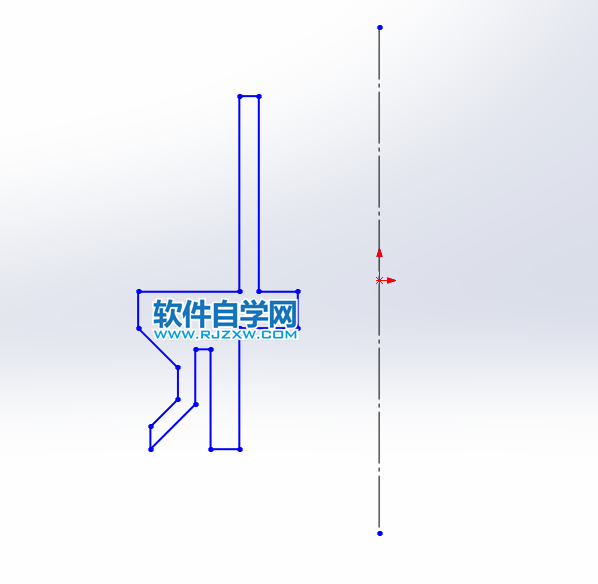

3、绘制一条构造线，还有另一个图形出来，效果如下：
4、然后用心的标注下面的图形出来，效果如下：

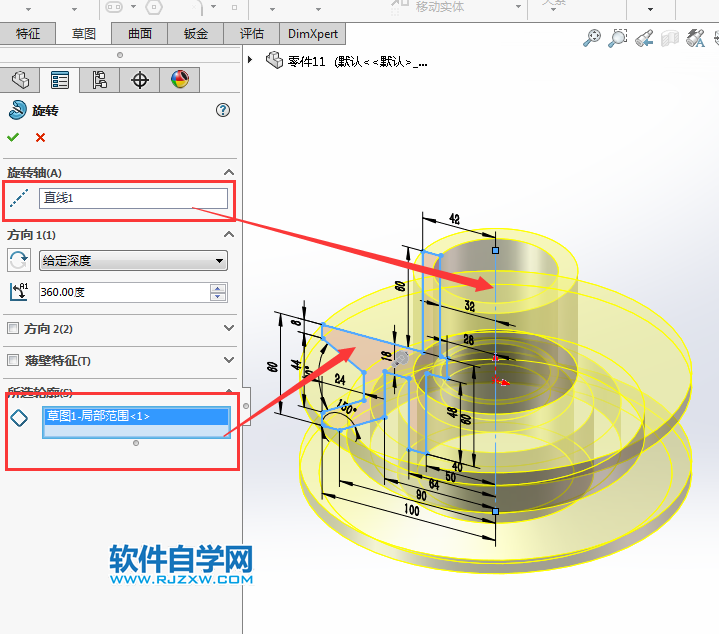

5、退出草图，旋转轴设置构造线，要旋转的面，选上面的截图。
solidworks用旋转与拉伸特征画一个复杂零件图
