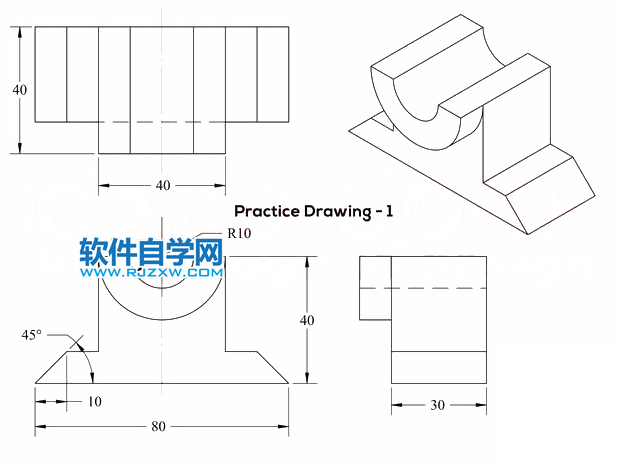

零件平面图练习题：

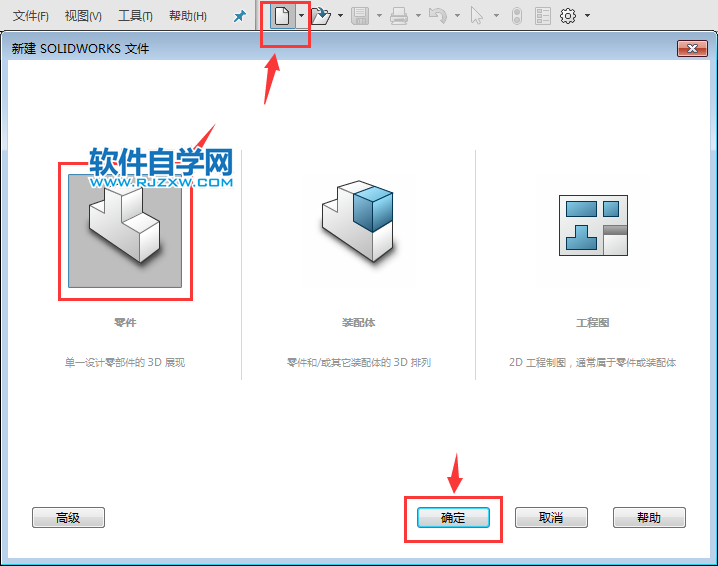

1、打开solidworks2016软件，点击新建--点击零件--点击确定。

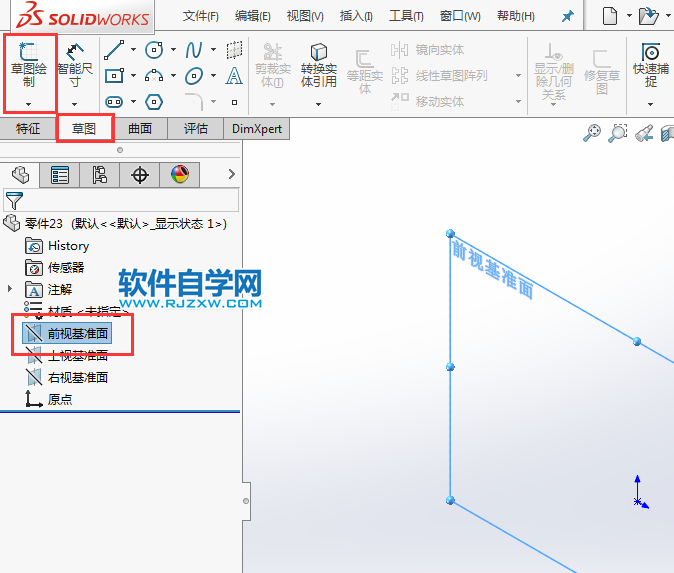

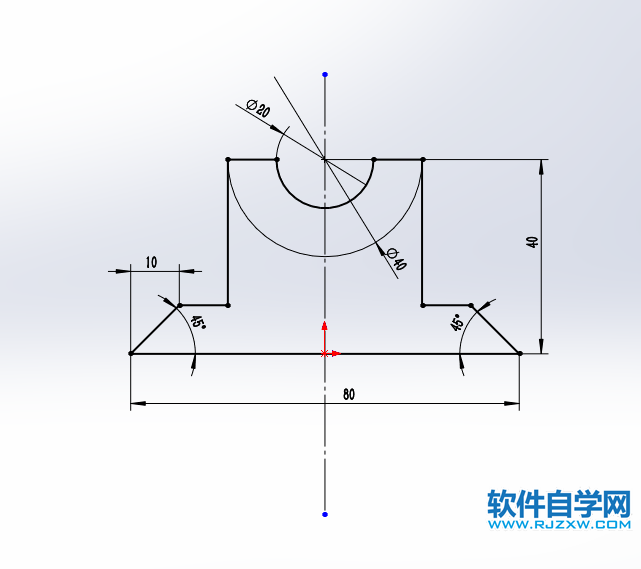

2、选择前视基准面，点击草图--草图绘制。

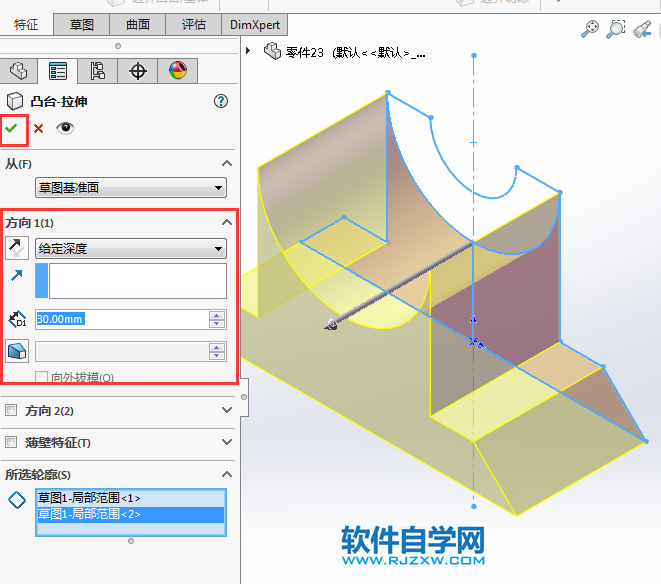

3、然后在前视基准面，绘制下面的草图出来，效果如下：

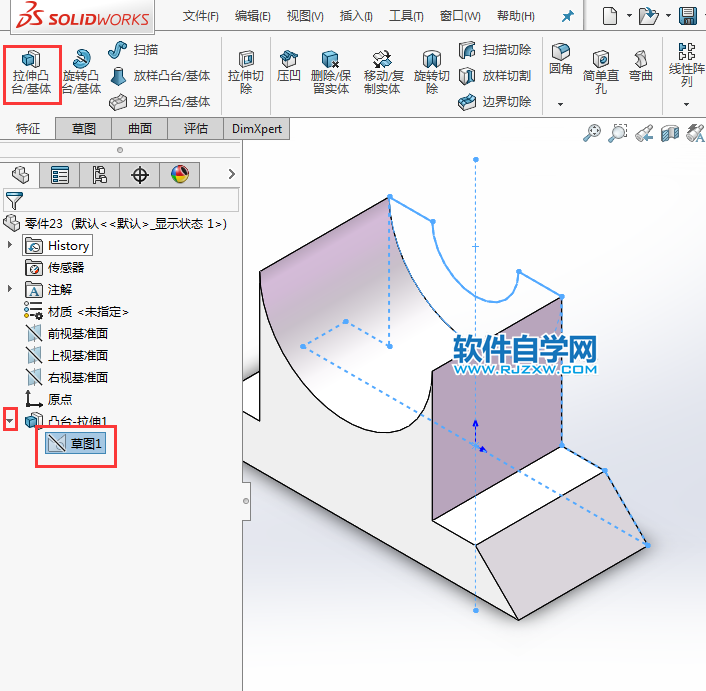

4、然后退出草图，转入凸台--拉伸设置，选择所选轮廓，给定深度为30mm。

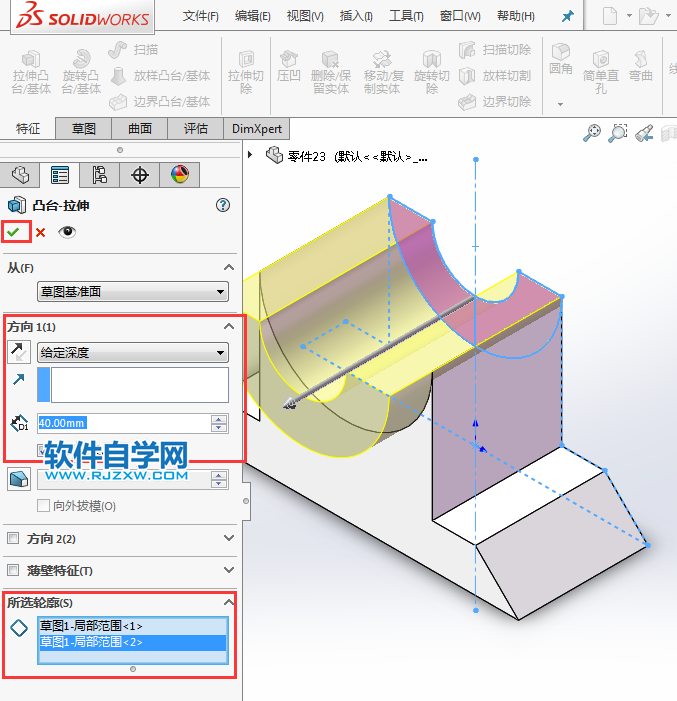

5、然后选中拉伸里面的草图，点击拉伸凸台/基体。

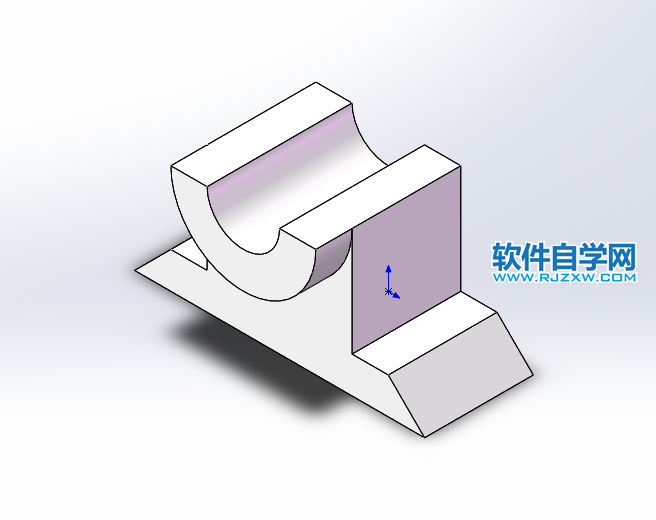

6、然后选中要拉伸的面，设置给定深度为40mm。
7、这样就完成了实体的拉伸。
